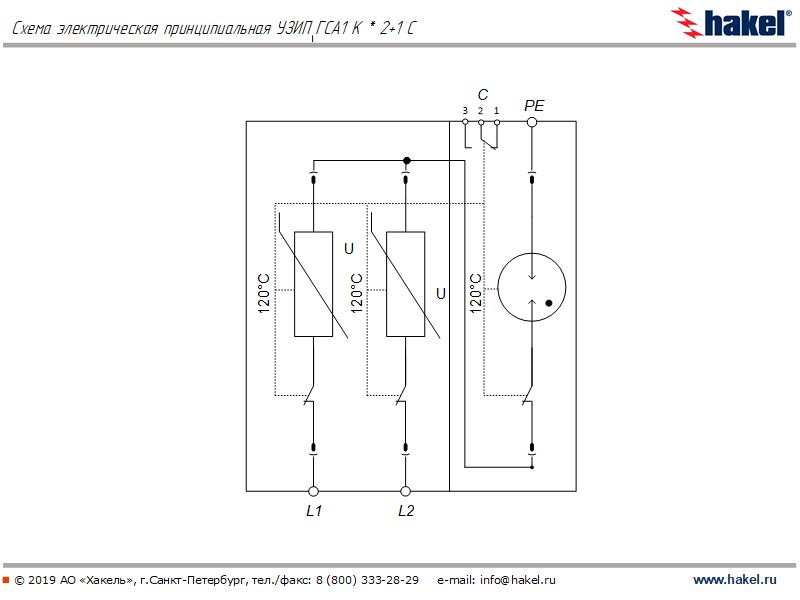

УЗИП типа ГСА1 К * 2+1 С представляет собой двухполюсный УЗИП класса I (ГОСТ IEC 61643-11-2013) комбинированного типа с «Т-образной» схемой защиты на основе оксидно-цинковых варисторов и газонаполненного разрядника.
ГСА1 К * 2+1 С предназначен для защиты оборудования вторичного электропитания, автоматики и телемеханики по двухпроводным изолированным линиям переменного тока частотой 50 Гц с номинальным напряжением U0 = 60, 120, 230, 280, 400 В и максимальным длительно допустимым рабочим напряжением Uc = 75, 144, 275, 320, 440 В, а также в цепях постоянного тока с напряжением U0 = 75, 150, 300, 380, 520 В и максимальным длительно допустимым рабочим напряжением Uc = 95, 180, 350, 410, 570 В от воздействия как продольных (провод/земля) так и поперечных (провод/провод) импульсных перенапряжений, источником которых являются грозовые воздействия и коммутационные перенапряжения в результате переключений в цепях индуктивных и ёмкостных нагрузок, коротких замыканий в распределительных электрических сетях высокого и низкого напряжения.
ГСА1 К * 2+1 С устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-2 и CO-153-34.21.122-2003) и конструктивно состоит из базового элемента (базы) ГСА К 2+1 C и трёх сменных модулей защиты – два модуля ограничивающего типа на базе варистора ГСА1 В * и модуля коммутационного типа на базе газонаполненного разрядника ГСА1 Р 230.
База ГСА К 2+1 С выполнена в пластмассовом корпусе класса защиты IP20. Крепление базы осуществляется на 35 мм DIN-рейку при помощи двух специальных защёлок на нижней поверхности корпуса. Сменные модули подключаются в базе с помощью ножевых контактов. При установке модулей класс защиты IP20 сохраняется для всех компонентов схемы защиты. В корпусе базы предусмотрены специальные ключевые элементы - ключи для модулей на базе оксидно-цинкового варистора серии ГСА1 В * и ключ для модуля на основе газонаполненного разрядника ГСА1 Р 230 для исключения их ошибочной установки и установки модулей других типов, не соответствующих базе ГСА К 2+1 С.
В корпусе базы ГСА К 2+1 С установлены винтовые клеммы «L1» и «L2» для подключения к УЗИП проводников защищаемой линии и клемма «РЕ» для подключения заземляющего проводника.
ГСА1 К * 2+1 С оснащён визуальной механической системой сигнализации исправного состояния, связанной с тепловыми расцепителями варисторов (ГСА1 В *), тепловым расцепителем корпуса разрядника (ГСА1 Р 230) и индикаторами, расположенными на лицевой части модулей. В исправном состоянии индикаторы имеет зелёный цвет, в аварийном – красный.
Система сигнализации так же управляет положением сухого контакта, размещённым в базе, что позволяет реализовать функцию дистанционного контроля исправного/неисправного состояния УЗИП. Подключение ДС к внешним цепям производится с помощью разъёмного соединения.
При неустановленном в базовом элементе хотя бы одном модуле дистанционная сигнализация находится в положении «Авария» - линия не защищена.

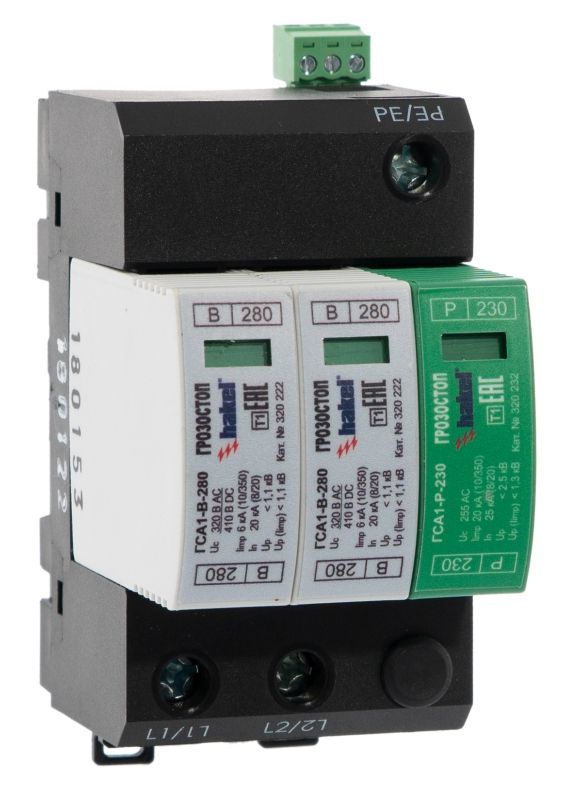

Для упрощения идентификации каждый модуль имеет свою цветовую (цвет корпуса и маркировки) и дополнительную буквенно-цифровую маркировку.
Модули ГСА1 В *:
Цветовая маркировка – цвет корпуса светло-серый и цвет маркировки – чёрный.
Дополнительная буквенно-цифровая маркировка – на лицевой стороне модуля в верхней и нижней частях поля маркировки дополнительно крупным шрифтом в рамке нанесена краткая буквенно-цифровая маркировка УЗИП, например – В 400 (варистор с номинальным напряжением 400 В).
Модуль ГСА1 Р 230:
Цветовая маркировка – цвет корпуса зелёный и цвет маркировки – белый.
Дополнительная буквенно-цифровая маркировка – на лицевой стороне модуля в верхней и нижней частях поля маркировки дополнительно крупным шрифтом в рамке нанесена краткая буквенно-цифровая маркировка УЗИП – Р 230 (разрядник с номинальным напряжением 230 В).
Маркировка УЗИП позволяет устанавливать его в любое рабочее положение.
|
