Уcтройства защиты от импульсных перенапряжений и помех
УЗИП оборудования локальных вычислительных сетей (ЛВС)

УЗИП оборудования ЛВС 5E/6-ой категории

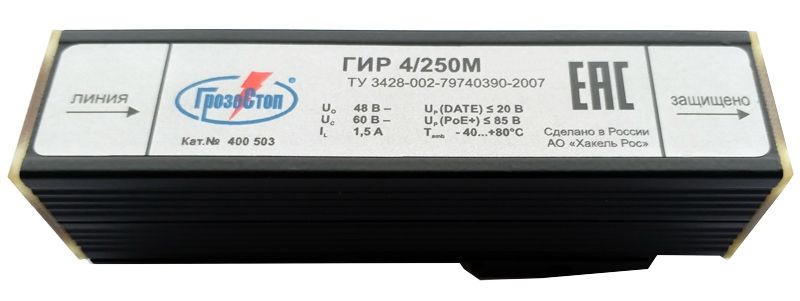

ГИР 4/250М

	ГИР 4/250М

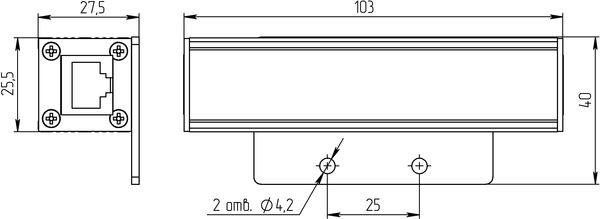

	ГИР 4/250М/П

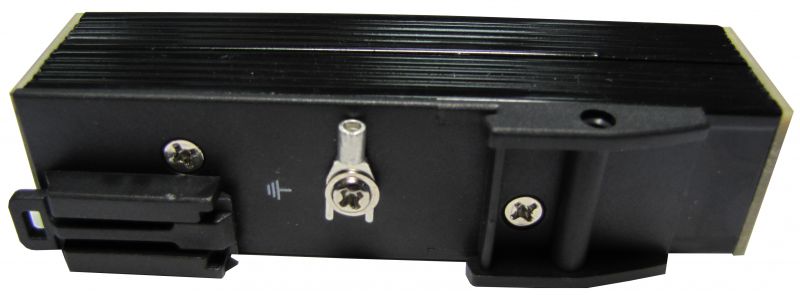

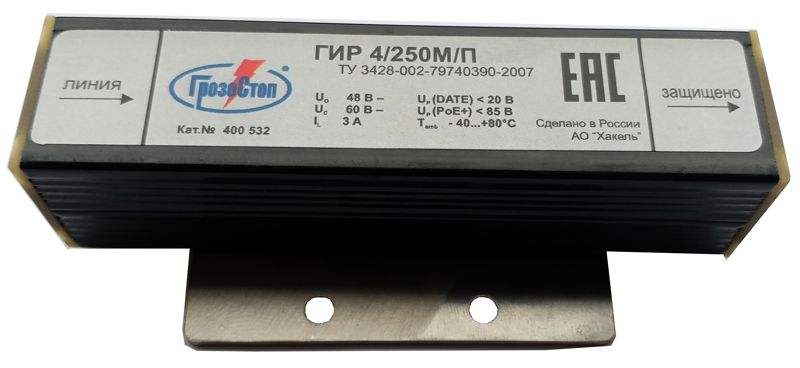

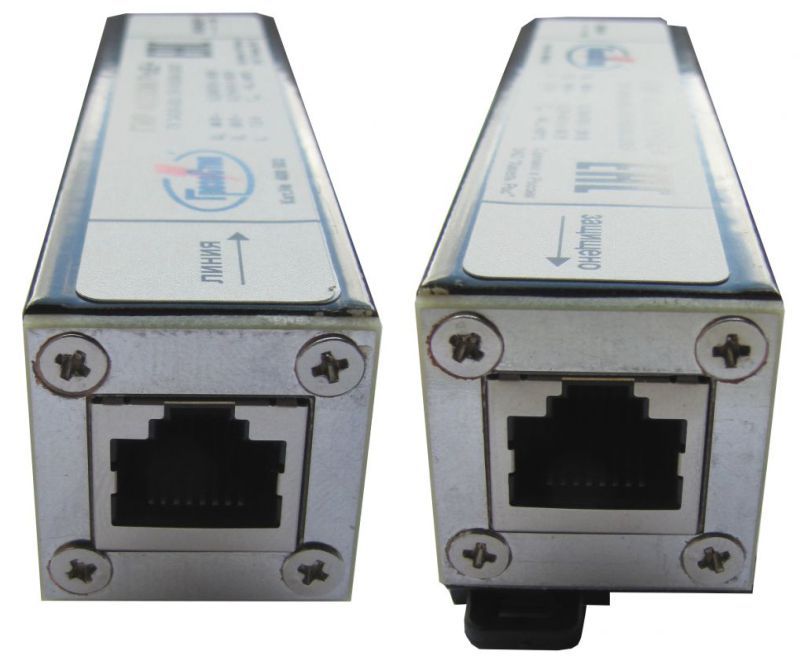

Устройство ГИР 4/250М предназначено для защиты от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) оборудования локальных вычислительных сетей категорий Cat.5e и Cat.6 (ISO/IEC 11801:2010, TIA/EIA-568Bс) с интерфейсами Ethernet стандартов 1000BASE-T (IEEE 802.3ab-1999), 10GBase-T (IEEE 802.3an-20099) в пределах 0B - 2 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003 и ГОСТ Р МЭК 62305-1). Предназначено для включения между двумя участками кабеля, может подключаться с помощью экранированного патч-корда непосредственно к разъему защищаемого оборудования. Устанавливается в помещениях, шкафах, контейнерах, стойках. Возможна установка вне помещений в местах, защищенных от осадков месте (монтажные коробки, кабель каналы, лотки и т.п.).  ГИР 4/250M, ТУ 3428-002-79740390-2007 выполнен в металлическом корпусе с замком для крепления на рейку DIN 35мм. Модификация  устройства ГИР 4/250M/П с индексом "П" выполнена с пластиной для крепления к плоской поверхности (монтажная панель). Со стороны линии и защищаемого оборудования установлены разъёмы 8Р8С (RJ45). Корпус устройства и экраны разъёмов соединены с землёй. Защита проводников пар передачи данных между собой выполнена на тиристорах, между проводниками и землёй на газонаполненных разрядниках.

Схемы:

схема электрическая принципиальная ГИР 4/250М

подключение проводников в разъеме RJ45 в соответствии с EIA/TIA 568, тип В

Сертификаты:

сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))

сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015

Теория и особенности применения:

УЗИП и его параметры

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

Технические характеристики:

Технические характеристики		ГИР 4/250М	ГИР 4/250М/П
Количество защищаемых пар		4	4
Номера контактов защищаемых пар разъёма 8Р8С (RJ45)		1,2; 3,6; 4,5; 7,8	1,2; 3,6; 4,5; 7,8
Номинальное рабочее напряжение, DC	Uо	6 В	6 В
Максимальное длительное рабочее напряжение, DC	UC	9 В	9 В
Номинальный ток	IL	1.5 А	1.5 А
Род тока		постоянный	постоянный
Устойчивость к переменному току, 50 Гц, линия-PE		2 А	2 А
Суммарный импульсный ток (10/350), линия+линия-PE	ITotal	1 кА	1 кА
Номинальный разрядный ток (8/20), линия-линия	In	200 А	200 А
Номинальный разрядный ток (8/20), линия-PE	In	1 кА	1 кА
Суммарный разрядный ток (8/20), линия+линия-PE	ITotal	10 кА	10 кА
Уровень напряжения защиты, линия-линия	Up	≤ 15 В (В2 - 1 кВ/ 25 А)	≤ 15 В (В2 - 1 кВ/ 25 А)
Уровень напряжения защиты, линия-PE	Up	≤ 450 В (С2 - 2 кВ/ 1 кА)	≤ 450 В (С2 - 2 кВ/ 1 кА)
Уровень напряжения защиты при 1 кВ/мкс, линия-линия	Up	≤ 20 В	≤ 20 В
Уровень напряжения защиты при 1 кВ/мкс, линия-PE	Up	≤ 600 В	≤ 600 В
Время срабатывания, линия-линия	tA	< 1 нс	< 1 нс
Время срабатывания, линия-PE	tA	< 100 нс	< 100 нс
Режим повреждения, ГОСТ IEC 61643-21-2014		Режим 1, режим 2	Режим 1, режим 2
Полоса частот		250 МГц	250 МГц
Скорость передачи данных		1/10 Гбит/с	1/10 Гбит/с
Категория согласно стандартам ISO/IEC 11801:2010 TIA/EIA-568B		Cat.5е; Cat.6	Cat.5е; Cat.6
Потери при вводе		≤ 3 дБ (до 250 МГц)	≤ 3 дБ (до 250 МГц)
Перекрёстная наводка на передающем конце		≤ 35 дБ (до 250 МГц)	≤ 35 дБ (до 250 МГц)
Вносимая ёмкость, f = 1 МГц, линия-линия		< 25 пФ	< 25 пФ
Вносимая ёмкость, f = 1 МГц, линия-PE		< 0.5 пФ	< 0.5 пФ
Вид климатического исполнения ГОСТ 15150-69		У2.1**	У2.1**
Рабочая температура		-40...+80°C	-40...+80°C
Монтаж		DIN-рейка 35 мм	Монтажная панель
Степень защиты оболочки, ГОСТ 14254-96		IP20	IP20
Материал корпуса		Al (алюминий)	Al (алюминий)
Цвет корпуса		черный	черный
Категории испытаний по ГОСТ IEC 61643-21-2014		B2, C2, D1	B2, C2, D1
Масса		100 г	128 г
Номер по каталогу		400 502	400 533



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.



Технические характеристики		ГИР 4/250M (LT)	ГИР 4/250M/П (LT)
Рабочая температура		-60...+80°C	-60...+80°C
Вид климатического исполнения ГОСТ 15150-69		УХЛ2.1**	УХЛ2.1**
Гарантийный срок эксплуатации, год		5	5
Номер по каталогу		400 506	400 537
