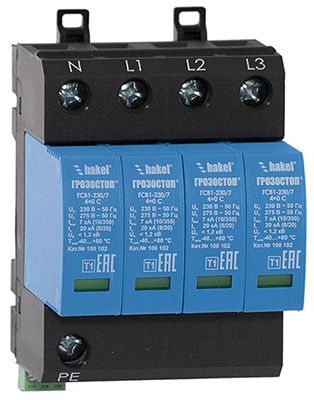

ГСВ1 4+0 С
|
| |
| |
Четырехполюсные УЗИП класса испытаний I ограничивающего типа. Применяются для защиты фазных и нулевого проводников. Состоят из четырех сменных варисторных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм. Uо = 60, 120, 230, 280, 320, 400 В. Iimp(10/350) = 7 кА. | |
| |
Устройства серии ГРОЗОСТОП® ГСВ1-*/** 4+0 С соответствуют УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11. Устанавливаются в пределах 0 - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и CO-153-34.21.122-2003). Предназначены для защиты оборудования в
низковольтных силовых распределительных системах переменного тока
частотой 50-60 Гц напряжением до 1000 В (действующее значение) или
постоянного тока напряжением 1500 В, при кабельном вводе электропитания.
ГРОЗОСТОП® ГСВ1-*/** 4+0 С, ТУ 3428-002-79740390-2007 – серия четырехполюсных УЗИП класса испытаний I на основе оксидно-цинковых варисторов.
• Предназначены для защиты фазных и нулевого проводников от синфазных (продольных) перенапряжений в цепях L/PE, N/PE. • Состоят из четырех сменных варисторных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Способны отводить импульсы тока Iimp(10/350) = 7 кА.
• Выпускаются на номинальное напряжение системы Uо = 60, 120, 230, 280, 320, 400 В.

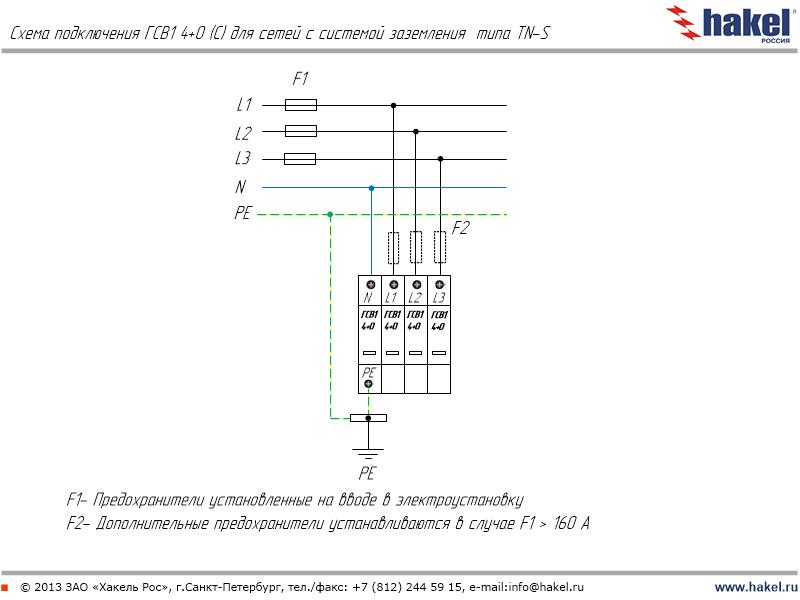

• Применяются в сетях с системами заземления типа TN-S.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на варисторных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
• Для удаленного контроля ГРОЗОСТОП® ГСВ1-*/** 4+0 С дополнительно cнабжены “сухими” контактами дистанционной сигнализации. | |
|
| |
Структура наименования ГРОЗОСТОП® ГСВ1-*/** 4+0 С:
ГРОЗОСТОП® - торговая марка выпускаемых АО "Хакель" УЗИП;
ГСВ - серия устройств для защиты оборудования распределительных сетей до 1000 В ограничивающего типа;
1- класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;
* - номинальное напряжение системы, UO;
** - импульсный ток Iimp(L/N)(10/350);
4+0 - количество полюсов и схема подключения УЗИП;
C - наличие дистанционной сигнализации рабочего состояния.
Пример: ГРОЗОСТОП® ГСВ1-230/7 4+0 С - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В ограничивающего типа, УЗИП класса испытаний I в соответствии с ГОСТ IEC 61643-11, Uo = 230 В АС, Iimp(10/350) = 7 кА, четыре полюса, схема включения для защиты от синфазных (продольных) перенапряжений. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжены “сухими” контактами дистанционной сигнализации. | | | |
| |
| |
| |
| |
| |
| |
|
 сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))
|
cертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015 |
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015 | |
| |
Теория и особенности применения: | |
| |
| |
|
Дополнительные принадлежности: | |
| |
| |
| |
| |
|
 Технические характеристики:
|
Технические характеристики
|
|
|
|
|
|
| |
|
|
|
|
|
| |
Количество полюсов
|
4
|
4
|
4
|
4
|
4
|
4
| |
Класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11
|
|
|
I |
I |
|
I | |
Вид защиты |
|
|
L/PEN |
|
|
| |
Номинальное напряжение системы, UO, АС |
|
|
|
|
|
| |
Макс. длительное рабочее напряжение, UC, АС |
|
|
275 В |
|
|
| |
Импульсный ток, Iimp(10/350)
|
7 кА
|
7 кА
|
7 кА
|
7 кА
|
7 кА
|
7 кА
| |
Коммутируемый заряд, Q
|
3,5 A×с
|
3,5 A×с
|
3,5 A×с
|
3,5 A×с
|
3,5 A×с
|
3,5 A×с
| |
Удельная энергия, W/R
|
12 кДж/Ом
|
12 кДж/Ом
|
12 кДж/Ом
|
12 кДж/Ом
|
12 кДж/Ом
|
12 кДж/Ом
|
Номинальный разрядный ток, In(8/20) |
20 кА |
20 кА |
|
20 кА
|
20 кА |
20 кА | |
Временное перенапряжение, UT |
|
|
|
|
|
| |
Уровень напряжения защиты при Iimp, Up |
|
|
< 1,2 кВ |
|
|
| |
Номинал защитного предохранителя |
|
|
|
|
|
| |
Номинальный ток короткого замыкания, ISCCR |
|
|
|
|
|
| |
Рабочая температура |
|
|
-40...+80 °C |
-40...+80 °C |
|
| |
Время срабатывания, tA |
< 25 нс |
< 25 нс | < 25 нс |
< 25 нс |
< 25 нс | < 25 нс | |
Степень защиты в соответствии с ГОСТ 14254-2015 |
|
|
IP20 |
IP20 |
|
| |
Монтаж |
DIN-рейка 35 мм |
DIN-рейка 35 мм | DIN-рейка 35 мм | DIN-рейка 35 мм |
DIN-рейка 35 мм |
DIN-рейка 35 мм | |
Cечение присоединяемых проводников, макс. значения
|
|
|
|
|
|
| |
- жесткий одножильный |
|
|
|
|
|
35 мм²
| |
- гибкий множильный |
|
25 мм² |
|
|
|
| |
Материал корпуса |
Polyamide PA6 |
Polyamide PA6 | Polyamide PA6 |
Polyamide PA6 |
Polyamide PA6 | Polyamide PA6 | |
Cрок эксплуатации |
не менее 10 лет
|
не менее 10 лет |
не менее 10 лет | не менее 10 лет |
не менее 10 лет |
не менее 10 лет | |
Контакты дистанционной сигнализации для моделей с С
|
|
|
|
|
|
| |
- сечение проводника
|
1 мм² | 1 мм² | 1 мм² | 1 мм² |
1 мм² |
1 мм² | |
- макс. коммутируемый ток AC
|
~ 0,5 A |
~ 0,5 A | ~ 0,5 A | ~ 0,5 A |
~ 0,5 A | ~ 0,5 A | |
- макс. коммутируемое напряжение AC
|
~ 250 В |
~ 250 В | ~ 250 В
|
~ 250 В |
~ 250 В |
~ 250 В | |
- макс. коммутируемый ток DC
|
0,1 A |
0,1 A | 0,1 A | 0,1 A |
0,1 A | 0,1 A | |
- макс. коммутируемое напряжение DC
|
250 В |
250 В | 250 В |
250 В |
250 В |
250 В | |
Масса |
|
|
|
|
|
| |
Номер по каталогу | 100 098
| 100 100
|
100 102
| 100 104
| 100 106
| 100 108
| |
| 100 099
| 100 101
|
100 103
| 100 105
| 100 107
| 100 109
|
|
|
Серия УЗИП с индексом (LT) сертифицирована в системе добровольной
сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам ПАО «Газпром» и периодически подвергаются
тестированию и инспекционному контролю независимых экспертов.
УЗИП с
индексом (LT) предназначены для эксплуатации в микроклиматических
районах с диапазоном температур от -60°С до +80°С и на них
распространяется увеличенный гарантийный срок эксплуатации до 5 лет.
|
|
|
Технические характеристики
|
|
|
|
|
|
| |
|
|
|
|
|
| |
Рабочая температура |
-60...+80 °C
|
-60...+80 °C
|
-60...+80 °C
|
-60...+80 °C
|
-60...+80 °C
|
-60...+80 °C
| |
Гарантийный срок эксплуатации, лет |
|
|
5 |
|
|
| |
Номер по каталогу |
100 098
|
100 100
|
100 187
|
100 104
|
100 106
|
100 108
| |
|
100 099
|
100 101
|
100 188
|
100 105
|
100 107
|
100 109
|
| | |
|
|

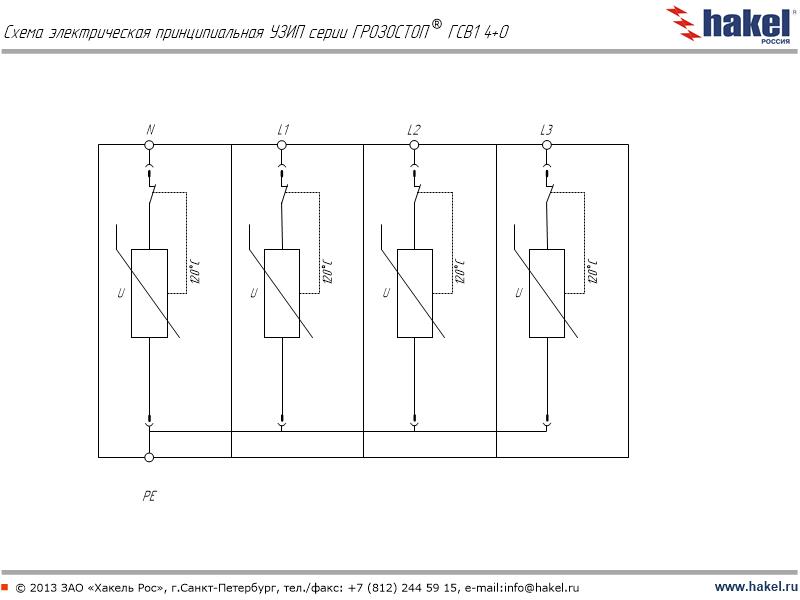

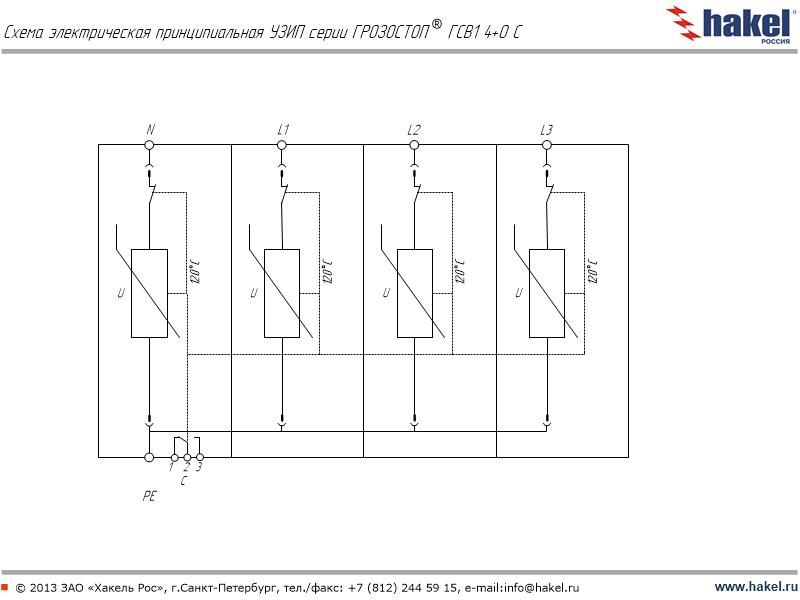

схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСВ1 4+0 С

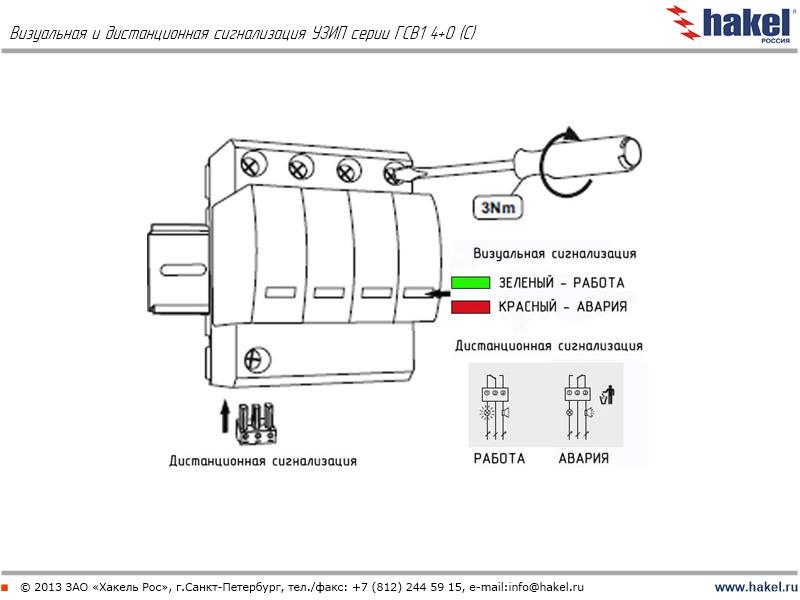

визуальная и дистанционная сигнализация рабочего состояния ГРОЗОСТОП ® ГСВ1 4+0 (С)
