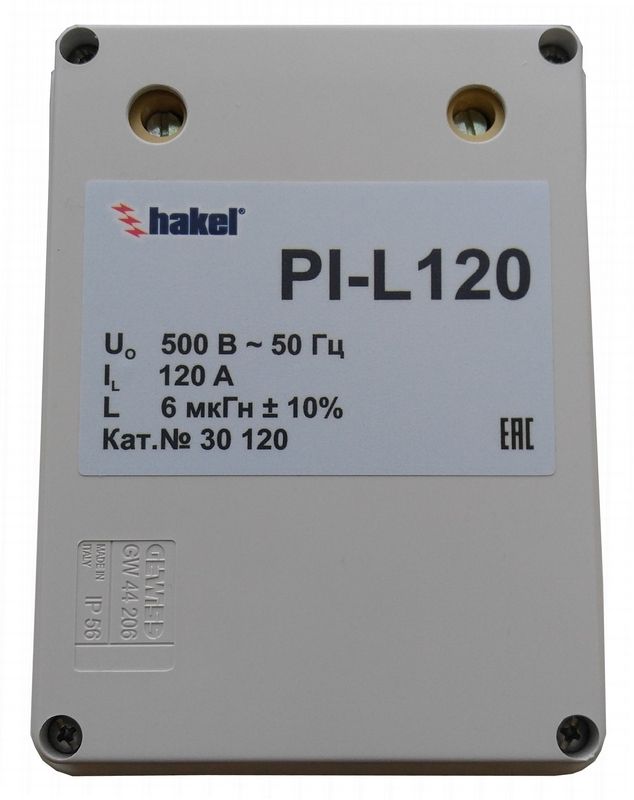

PI-L16, PI-L32, PI-L63, PI-L80, PI-L120

|
|
| |

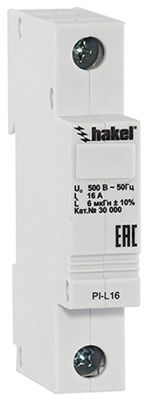

PI-L16
|

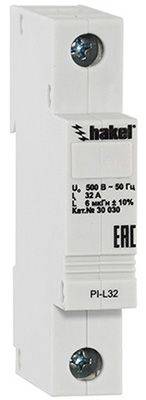

PI-L32
| |
|
| |
|

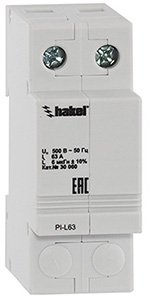

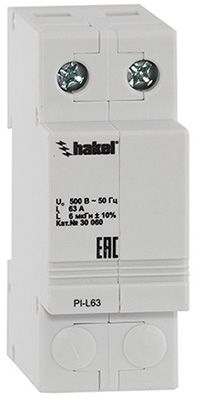

| PI-L63

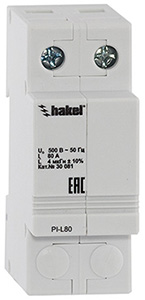

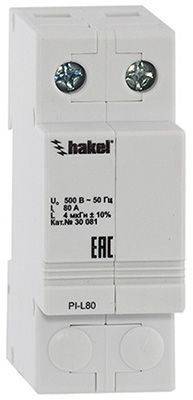

| PI-L80 | |
|
| |
| |
| |
| | Для координации работы между УЗИП класса испытаний I и II, II и III на основе варисторов. U = 500 B. I = 16, 32, 63, 80, 120 А. L = 4, 6 мкГн. | |
| |
Импульсные разделительные дроссели серии PI-L*, TУ 3428-002-79740390-2007 предназначены для координации работы между УЗИП класса испытаний I и УЗИП класса испытаний II (или УЗИП класса испытаний II и УЗИП класса испытаний III), выполненных на основе варисторов, в том случае, если расстояние между ними по кабелю электропитания составляет менее 10 метров.
Для координации работы между УЗИП, выполненных на основе разрядников и варисторов, используются импульсные разделительные дроссели серии PI-L*/15. | |
| |
|
 cертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
| |
|
 Технические характеристики:|
Технические характеристики |
|
|
|
|
| |
Номинальное напряжение, U |
500 B |
|
|
|
| |
Номинальный ток, I |
16 A |
|
|
|
120 A | |
Индуктивность, L |
6 мкГн ±10% |
|
|
|
| |
Сопротивление постоянному току |
< 0,01 Ом |
|
|
< 0,001 Ом |
< 0,001 Ом | |
Рабочая температура |
|
|
|
|
-40°C - +80°C |
Степень защиты в соответствии с ГОСТ 14254 |
IP 20 |
IP 20 |
IP 20 |
|
| |
Монтаж |
|
|
DIN-рейка 35 мм |
|
|
Cечение присоединяемых проводников: |
|
|
|
|
| |
|
25 мм² |
|
|
|
| |
|
16 мм² |
16 мм² |
|
25 мм² |
| |
Материал корпуса |
Polyamide PA6 |
Polyamide PA6 | Polyamide PA6 |
Polyamide PA6 |
Polyamide PA6 | |
Цвет |
серый |
|
|
|
серый | |
| не менее 10 лет
|
|
|
|
не менее 10 лет | |
Масса |
141 гр. |
157 гр. |
360 гр. |
|
| |
Номер по каталогу |
30 000 |
30 030 |
30 060 |
|
30 120 |
| | |
