Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В

УЗИП класса I

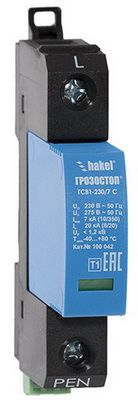

ГСВ1 С

Однополюсные УЗИП класса испытаний I ограничивающего типа. Применяются для защиты фазных проводов в системах переменного тока и полюсов в системах постоянного тока. Состоят из сменного варисторного модуля и базы для подключения к сети и креплению к DIN-рейке 35 мм. Uo = 60/75, 120/150, 230/300, 280/360, 320/420, 400/520 В АС/DC. Iimp(10/350) = 7 кА.

Устройства серии ГРОЗОСТОП® ГСВ1-*/** С соответствуют  УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11.  Устанавливаются в пределах 0 - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначены для защиты оборудования в низковольтных силовых распределительных системах переменного тока частотой 50-60 Гц напряжением до 1000 В (действующее значение) или постоянного тока напряжением 1500 В,  при кабельном вводе электропитания.

ГРОЗОСТОП® ГСВ 1-*/** С, ТУ 3428-002-79740390-2007 – серия однополюсных УЗИП класса испытаний I на основе оксидно-цинковых варисторов. Предназначены для защиты фазных проводников L/N, L/PEN, L/PE в системах переменного тока и полюсов L-/L+, L+/PE, L-/PE в системах постоянного тока при кабельном вводе. Состоят из сменного варисторного модуля и базы для подключения к сети и креплению к DIN-рейке 35 мм. Способны отводить импульсы тока Iimp(10/350) = 7 кА. Выпускаются на номинальное напряжение системы  Uo= 60/75, 120/150, 230/300, 280/360, 320/420, 400/520 В АС/DC. Применяются в сетях переменного и постоянного тока с системами заземления типа TNC, TN-S, TT и IT. Визуальный контроль рабочего состояния УЗИП проводится с помощью индикатора расположенного на варисторном модуле. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный. Для удаленного контроля ГРОЗОСТОП® ГСВ1-*/** С дополнительно cнабжены “сухими” контактами дистанционной сигнализации.

Структура наименования ГРОЗОСТОП® ГСВ1-*/** С ГРОЗОСТОП® - торговая марка выпускаемых АО "Хакель" УЗИП; ГСВ - серия устройств  для защиты оборудования распределительных сетей до 1000 В ограничивающего типа; 1 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11; * - номинальное напряжение системы, Uo AC; ** - импульсный ток Iimp(L/N)(10/350); C - наличие дистанционной сигнализации рабочего состояния; (LT) - наличие сертификата системы добровольной сертификации ИНТЕРГАЗСЕРТ.   Пример: ГРОЗОСТОП® ГСВ1 230/7 С - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В ограничивающего типа, УЗИП класса испытаний I в соответствии с ГОСТ IEC 61643-11, Uо = 230 В АС, Iimp (10/350) = 7 кА, один полюс. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжены “сухими” контактами дистанционной сигнализации.

Схемы:

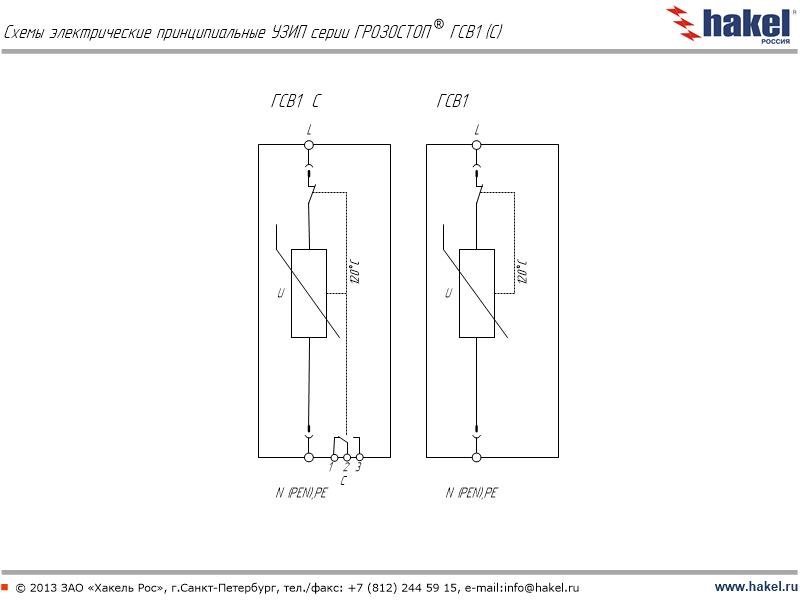

схемы электрические принципиальные УЗИП серии ГРОЗОСТОП ® ГСВ1 (С)

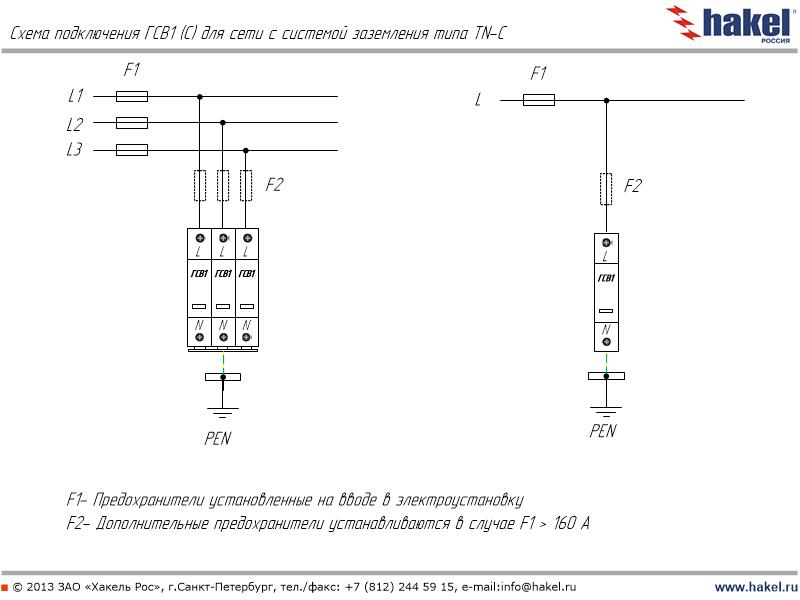

схема подключения для сетей с системой заземления типа TN-C

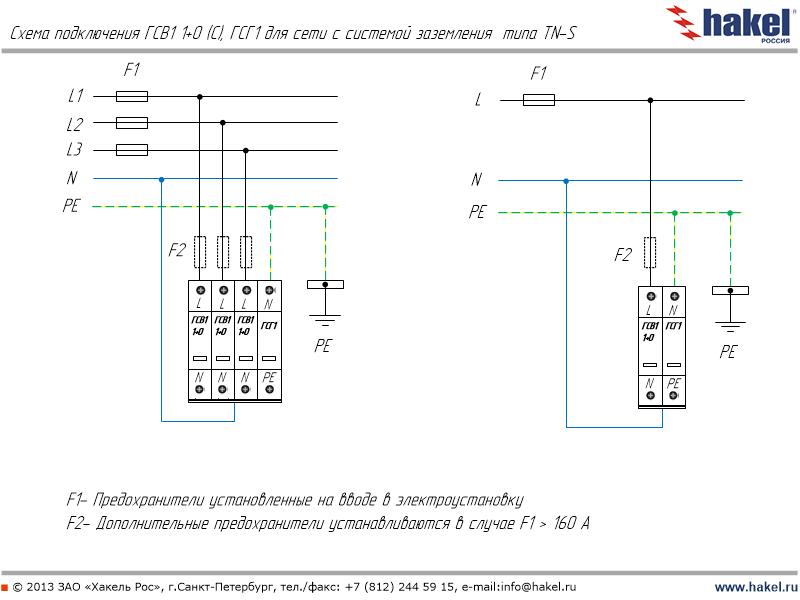

схема подключения для сетей с системой заземления типа TN-S

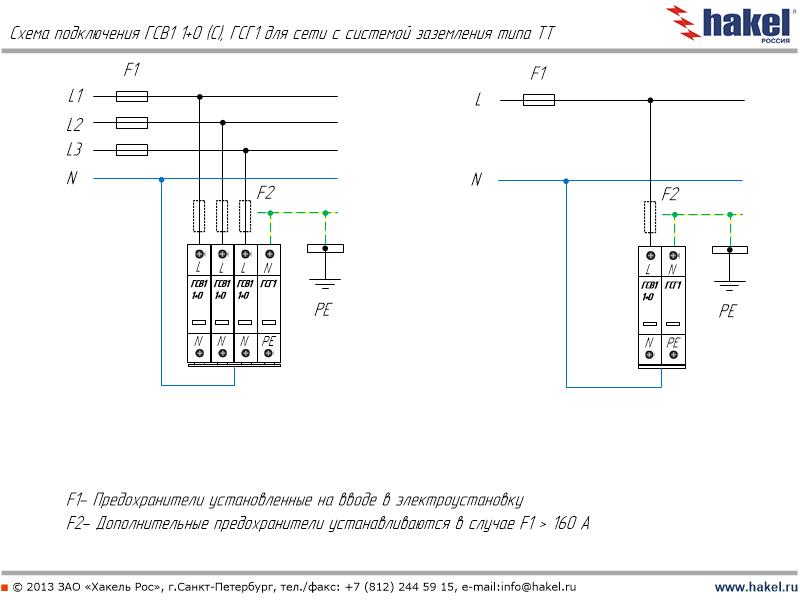

схема подключения для сетей с системой заземления типа TT

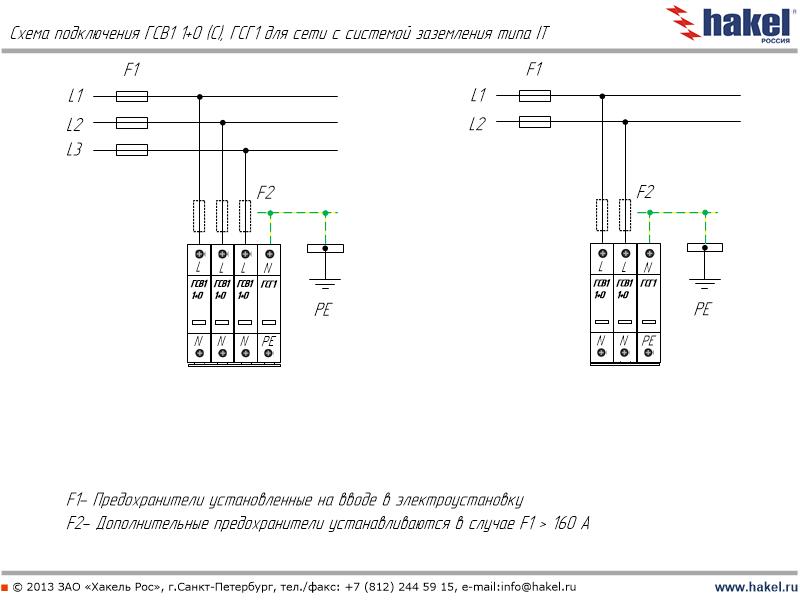

схема подключения для сетей с системой заземления типа IT

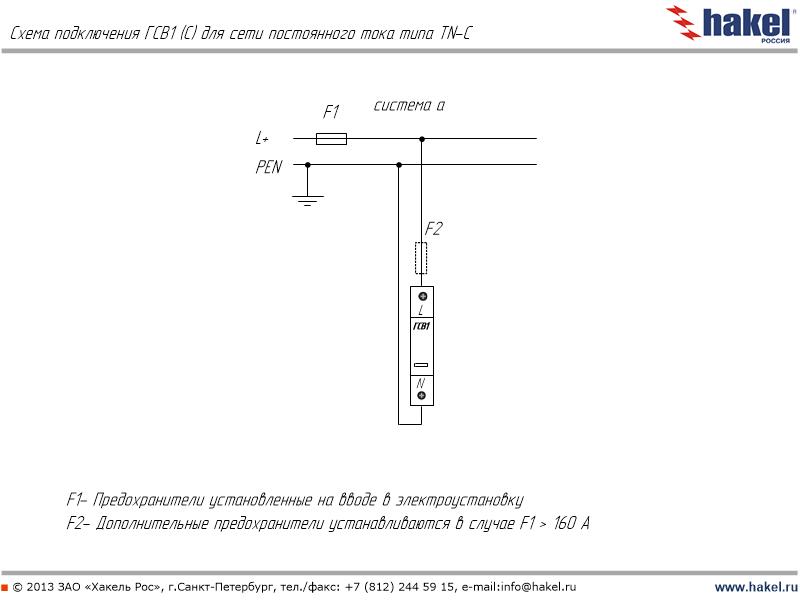

схема подключения для сетей постоянного тока с системой заземления типа TN-C

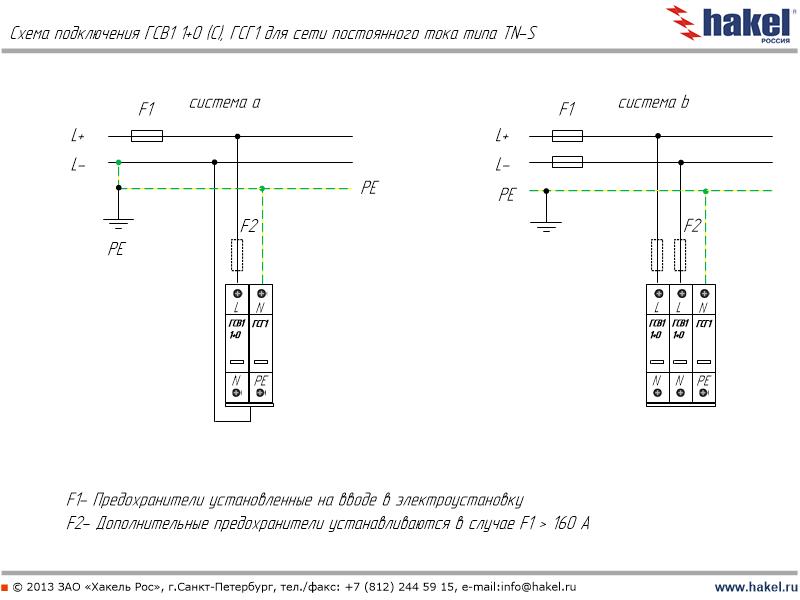

схема подключения для сетей постоянного тока с системой заземления типа TN-S

визуальная и дистанционная сигнализация рабочего состояния ГРОЗОСТОП ® ГСВ1 (С)

Сертификаты:

сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))

сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015

Теория и особенности применения:

УЗИП и его параметры

Применение УЗИП класса I

Дополнительные принадлежности:

импульсные разделелительные дроссели серии PI-L*

прибор для диагностики УЗИП TESTER H1

вспомогательный соединительный модуль PR100

клеммная коробка HAKELBOX-6-S

Технические характеристики:

Технические характеристики ГСВ1-60/7 С ГСВ1-120/7 С ГСВ1-230/7 С ГСВ1-280/7 С ГСВ1-320/7 С ГСВ1-400/7 С ГСВ1-60/7 ГСВ1-120/7 ГСВ1-230/7 ГСВ1-280/7 ГСВ1-320/7 ГСВ1-400/7 Количество полюсов 1 1 1 1 1 1 Класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11 I I I I I I Вид защиты L/N, L/PEN, L/PE L/N, L/PEN, L/PE L/N, L/PEN, L/PE L/N, L/PEN, L/PE L/N, L/PEN, L/PE L/N, L/PEN, L/PE Номинальное напряжение системы, Uо, AC/DC 60 B/ 75 В 120 В/ 150 В 230 В/ 300 В 280 В/ 360 В 320 В/ 420 В 400 В/ 520 В Макс. длительное рабочее напряжение, UC, AC/DC 75 В/ 95 B   144 В/ 180 B 275 В/ 350 B 320 В/ 420 B 385 В/ 500 B 440 В/ 570 В Импульсный ток, Iimp(10/350) 7 кА 7 кА 7 кА 7 кА 7 кА 7 кА Коммутируемый заряд, Q  3,5 A×с 3,5 A×с 3,5 A×с 3,5 A×с 3,5 A×с 3,5 A×с Удельная энергия, W/R 12 кДж/Ом   12 кДж/Ом   12 кДж/Ом   12 кДж/Ом   12 кДж/Ом   12 кДж/Ом   Номинальный разрядный ток, In(8/20) 20 кА 20 кА 20 кА 20 кА   20 кА 20 кА Временное перенапряжение,  UT - - 335 В/ 5 с 335 В/ 5 с 560 В/ 5 с 580 В/ 5 с Уровень напряжения защиты при Iimp, Up < 600 В < 750 В < 1,2 кВ < 1,3 кВ < 1,7 кВ < 2,0 кВ Номинал защитного предохранителя 160 A  gG 160 A  gG 160 A  gG 160 A  gG   160 A  gG 160 A  gG Номинальный ток короткого замыкания, ISCCR 60 кА 60 кА 60 кА 60 кА 60 кА 60 кА Рабочая температура, υ -40... +80°C -40... +80°C -40...+80°C -40... +80°C -40... +80°C -40... +80°C Время срабатывания, tA < 25 нс < 25 нс < 25 нс < 25 нс < 25 нс < 25 нс Степень защиты в соответствии с ГОСТ 14254-2015  IP20  IP20  IP20  IP20  IP20  IP20 Монтаж DIN-рейка 35 мм DIN-рейка 35 мм DIN-рейка 35 мм DIN-рейка 35 мм DIN-рейка 35 мм DIN-рейка 35 мм Cечение присоединяемых проводников, макс. значения             - жесткий одножильный 35 мм² 35 мм² 35 мм² 35 мм² 35 мм² 35 мм²   - гибкий множильный 25 мм² 25 мм² 25 мм² 25 мм² 25 мм² 25 мм² Материал корпуса Polyamide PA6 Polyamide PA6  Polyamide PA6  Polyamide PA6 Polyamide PA6 Polyamide PA6 Cрок эксплуатации не менее 10 лет не менее 10 лет не менее 10 лет не менее 10 лет не менее 10 лет не менее 10 лет Контакты дистанционной сигнализации для моделей с С             - сечение проводника 1 мм² 1 мм² 1 мм² 1 мм² 1 мм² 1 мм² - макс. коммутируемый ток AC ~ 0,5 A ~ 0,5 A ~ 0,5 A ~ 0,5 A ~ 0,5 A ~ 0,5 A - макс. коммутируемое напряжение AC  ~ 250 В  ~ 250 В  ~ 250 В    ~ 250 В  ~ 250 В  ~ 250 В - макс. коммутируемый ток DC 0,1 A 0,1 A 0,1 A 0,1 A 0,1 A 0,1 A - макс. коммутируемое напряжение DC 250 В 250 В 250 В 250 В 250 В 250 В Масса 98 г 98 г 99 г 106 г 106 г 108 г Номер по каталогу 100 038 100 040 100 042 100 044 100 046 100 048   100 039 100 041 100 043 100 045 100 047 100 049



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.





Технические характеристики	ГСВ1-60/7 С (LT)	ГСВ1-120/7 С (LT)	ГСВ1-230/7 С (LT)	ГСВ1-280/7 С (LT)	ГСВ1-320/7 С (LT)	ГСВ1-400/7 С (LT)
	ГСВ1-60/7 (LT)	ГСВ1-120/7 (LT)	ГСВ1-230/7 (LT)	ГСВ1-280/7 (LT)	ГСВ1-320/7 (LT)	ГСВ1-400/7 (LT)
Рабочая температура	-60...+80 °C	-60...+80 °C	-60...+80 °C	-60...+80 °C	-60...+80 °C	-60...+80 °C
Гарантийный срок эксплуатации, лет	5	5	5	5	5	5
Номер по каталогу	100 038	100 040	100 042	100 044	100 046	100 048
	100 039	100 041	100 043	100 045	100 047	100 049
