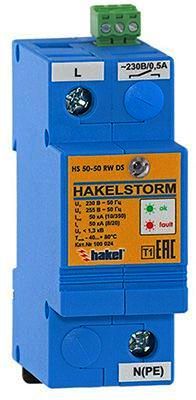

HS50-50 RW
|
|
Однофазные УЗИП класса испытаний I коммутирующего типа на основе многозазорных угольных разрядников. Uо = 230 В. Iimp (10/350)=50 кA. | |
| |
Устройства HS50-50 RW соответствуют УЗИП класса испытаний I, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98). Устанавливаются в пределах 0А(В) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 602305-1 и CO-153-34.21.122-2003.
Предназначены для защиты оборудования железнодорожной
автоматики и телемеханники (ЖАТ) от импульсных перенапряжений,
возникающих в результате грозовых разрядов, коротких замыканий и
коммутационных процессов в контактной сети и электрических сетях
высокого и среднего напряжения взамен устаревших разрядников типа РКН-600 и РВНШ-250.
HS50-50 RW, ТУ 3428-002-79740390-2007 - УЗИП класса испытаний I на основе многозазорных угольных разрядников.
• Применяются для защиты оборудования ЖАТ:
- в цепях питания сигнальных точек автоблокировки (АБ) различного типа;
- в составе стативов кроссов постов электрической централизации (ЭЦ) и телемеханики (ТМ);
- в рельсовых цепях.
• Выпускаются на номинальное рабочее напряжение UN=230 В.
• Способны отводить импульсы тока Iimp (10/350)=50 кА.
• Схемы подключения аналогичны схемам подключения РКН-600 и РВНШ-250. | |
| |
| |
| |
| |
|
 cертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
| |
|
Теория и особенности применения: | |
| |
| |
|
Дополнительные принадлежности: | |
| |
| |
| |
|
 Технические характеристики:|
Технические характеристики |
HS50-50 RW | |
Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2002 |
I | |
Вид защиты |
| |
Номинальное рабочее напряжение, UN |
230 В АС | |
Макс. длительное рабочее напряжение, UC |
255 В АС | |
Импульсный ток, Iimp(10/350) |
| |
Коммутируемый заряд, Q |
25 A×сек | |
Удельная энергия, W/R |
600 кДж/Ом |
Уровень напряжения защиты при Iimp, Up |
<1,3 кB | |
Сопровождающий ток, Ifi |
3,0 кA | |
Временное перенапряжение, Uт |
334 В / 5 сек | |
Время срабатывания, tA |
< 100 нсек | |
Номинал защитного предохранителя |
| |
Рабочая температура, υ |
-40°C - +80°C | |
Степень защиты в соответствии с ГОСТ 14254 |
IP 20 | |
Монтаж |
| |
Cечение присоединяемых проводников |
| |
- жесткий одножильный |
| |
- гибкий множильный |
| |
Материал корпуса |
| |
Цвет корпуса |
синий | |
|
100 000 ч | |
|
| |
Номер по каталогу | 10 290
|
| | |
|
|
