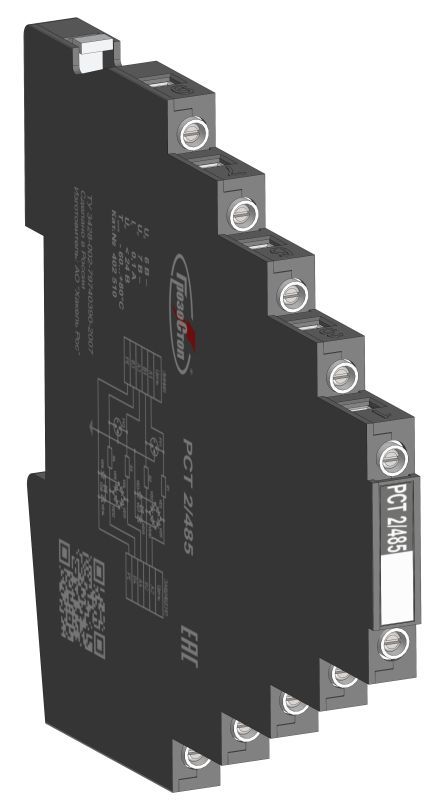

РСТ */485


| |
| | УЗИП РСТ */485 - серии РУБЕЖ РСТ в корпусе толщиной 7.4 мм для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1-2. Uo = 6 В DC. IL = 250 мА. ITotal(8/20) = 10 кА. Скорость передачи данных до 10 Мбит/с. Предназначены для защиты линий последовательного интерфейса RS-485. | | |
Устройство РСТ */485 предназначено для защиты линий последовательного двухпроводного интерфейса RS-485 со скоростью передачи данных до 10 Мбит/с от импульсных перенапряжений (грозовых, электростатических разрядов и др.).
РСТ */485 применяется в распределенных сетях в пределах 1 - 2 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003 и ГОСТ Р МЭК 62305-1).

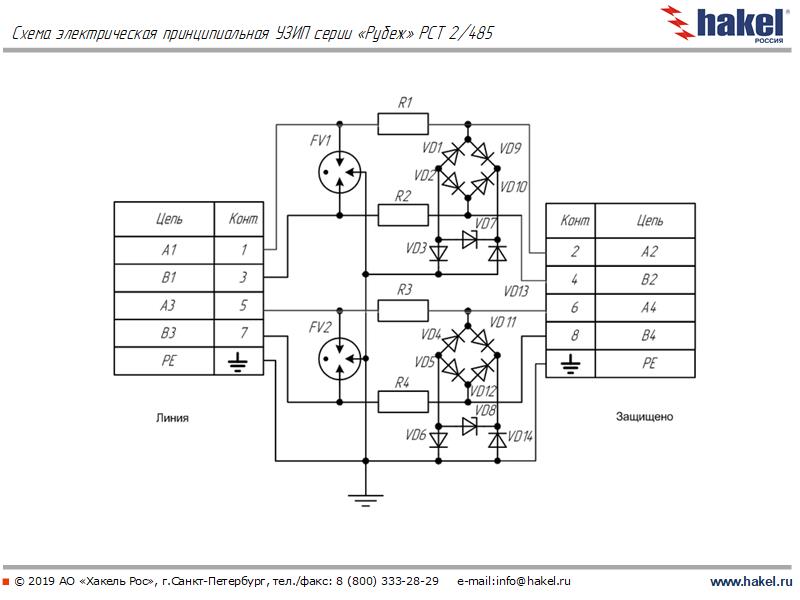

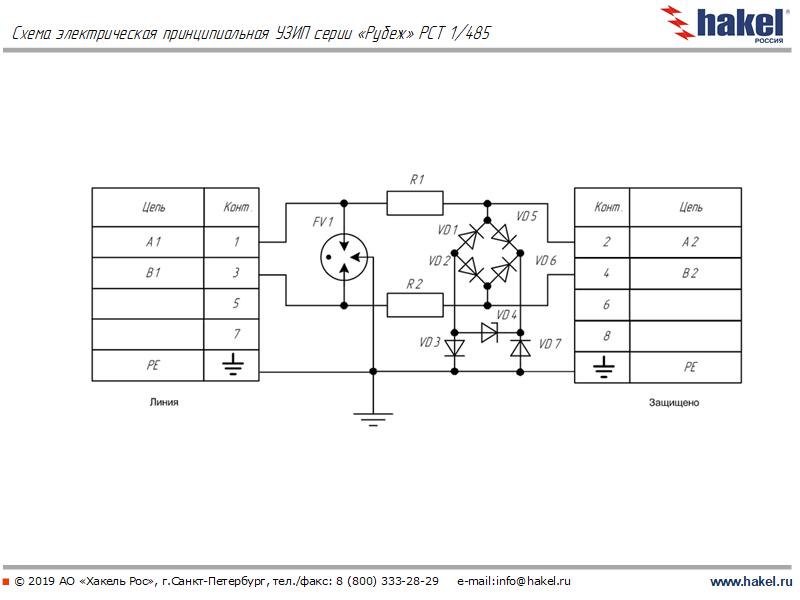

УЗИП РСТ */485, ТУ 3428-002-79740390-2007 размещено в тонком пластиковом корпусе для крепления на рейку DIN 35 мм. Первая ступень защиты выполнена на газонаполненных разрядниках, вторая – мостовая схема на TVS-диодах. Выпускаются на номинальное рабочее напряжение 6 В.
РСТ */485 разработано с условиями
эксплуатации с расширенным диапазоном температур от минус 60 до плюс
80 °С. Выполнение данных требований обеспечивается подбором необходимых
комплектующих изделий, проведением дополнительных технологических
операций в процессе производства с последующими проверками. Проводимые
мероприятия позволяют повысить надежность УЗИП, применять их в
расширенном диапазоне рабочих температур и распространять на них
увеличенный гарантийный срок эксплуатации 5 лет.
| |
| |
Структура наименования РСТ */485:
РСТ - устройство
серии (Р)УБЕЖ для защиты оборудования (С)лабо(Т)очных цепей, размещено в корпусе толщиной 7.4 мм для крепления на DIN-рейку 35 мм;
* - количество защищаемых пар проводников - 1, 2;
485 - устройство для защиты оборудования от заноса высокого потенциала со стороны RS-485 с номинальным рабочим напряжением Uо = 6 В DC, номинальным током IL = 250 мА, скоростью передачи данных до 10 Мбит/с.

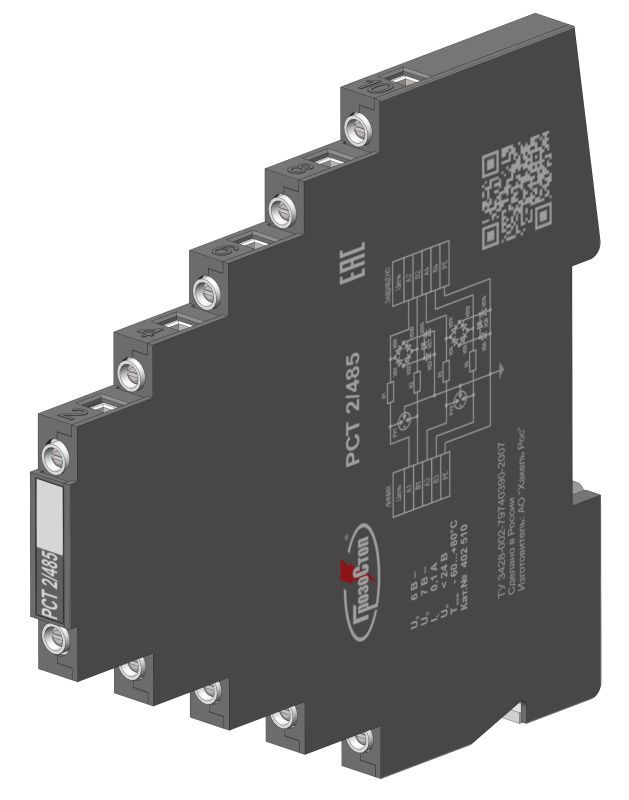

Пример: РСТ 2/485 - УЗИП серии РУБЕЖ РСТ производства АО "Хакель" для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7.4 мм для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников - 2, номинальное рабочее напряжение Uo = 6 В DC, номинальный ток IL = 250 мА. Применяются для защиты оборудования от заноса высокого потенциала со стороны линий RS-485. | |
| |
| |
| |
| |
| | Сертификаты: |
 сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ
|
сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012 |
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015 |
сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)
|
| |
 Технические характеристики
|
Технические характеристики
|
|
РСТ 1/485
|
РСТ 2/485
| |
Количество защищаемых пар
|
|
1
|
2
| |
Номинальное рабочее напряжение DC, линия/линия |
Uo |
6 В |
| |
Макс. длительное рабочее напряжение DC, линия/линия |
UC |
7 В |
7 В
| |
|
IL |
250 мА |
| |
Устойчивость к переменному току,
50 Гц, линия/PE |
| 5 А | 5 А | |
D1 Импульсный ток (10/350), линия/линия, линия/PE |
| 500 А | 500 А | |
D1 Суммарный импульсный ток (10/350), линия+линия/PE |
ITotal |
1 кА |
| |
С2 Импульсный ток (8/20), линия/линия, линия/PE |
|
5 кА
|
5 кА
|
C2 Суммарный импульсный ток (8/20), линия+линия/PE |
ITotal |
10 кА |
|
С3 Уровень напряжения
защиты при скорости нарастания 1кВ/мкс
, линия/линия |
|
|
|
С3 Уровень напряжения
защиты при скорости нарастания 1кВ/мкс
, линия/PE |
|
< 500 В
|
< 500 В
| |
Уровень напряжения защиты при D1, линия/PE |
|
< 100 В |
|
Уровень напряжения защиты при С2, линия/линия |
|
|
| |
Уровень напряжения защиты при С2, линия/PE
|
|
< 120 В
|
< 120 В
|
Время срабатывания, линия/линия
|
tA |
|
| |
Время срабатывания, линия/PE
|
|
< 100 нc
|
< 100 нc
| |
Скорость передачи данных, не более
| |
10 Мбит/с |
| |
Вносимое сопротивление на линию |
R |
1.5 Ом |
| |
Паразитная емкость |
С |
1.5 нФ |
| |
Рабочая температура |
υ |
-60...+80 °C |
-60...+80 °C | |
Степень защиты в соответствии
с ГОСТ 14254 |
|
IP20 |
IP20 | |
Монтаж |
|
DIN-рейка 35 мм |
DIN-рейка 35 мм | |
Cечение присоединяемых проводников |
|
0.25-2.5 мм² |
| |
Материал корпуса |
|
Polyamide PA6, UL94 V-0 |
Polyamide PA6, UL94 V-0 | |
Цвет корпуса |
|
антрацитовый |
| |
Категория в соответствии
с ГОСТ IEC 61643-21
|
|
C2, C3, D1 |
C2, C3, D1 | |
Масса |
|
75 г |
| |
Гарантийный срок эксплуатации
|
|
5 лет
|
5 лет
| |
Номер по каталогу |
| 402 509 |
402 510 |
| | |
|
|
