P-3k DS
|
|
| |

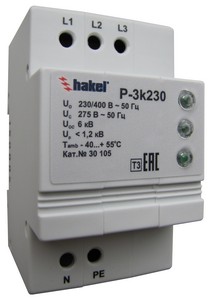

P-3k230
|
P-3k230 DS
| |
|
| |
|
| |
|
|
|
| |
| Трехфазные УЗИП класса испытаний III комбинированного типа. Uо = 230/400, 400/690 В.
| |
| |
Устройства серии P-3k* (DS) соответствуют УЗИП класса испытаний III, согласно ГОСТ IEC 61643-11. Устанавливаются после УЗИП класса испытаний II в пределах 2 - 3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и CO-153-34.21.122-2003) непосредственно вблизи защищаемого оборудования. Предназначены для защиты конечных потребителей от остаточных бросков импульсных перенапряжений.
P-3k* DS, ТУ 3428-002-79740390-2007 – серия УЗИП класса испытаний III на основе оксидно-цинковых варисторов и газонаполненного разрядника.
• Предназначены для защиты оборудования в цепях L/N, L/PE, N/PE от остаточных бросков импульсных перенапряжений.
• Выпускаются на номинальное рабочее напряжение Uо = 230/400, 400/690 В.
• Применяются в сетях переменного тока 50-60 Гц с системами заземления типа TN-C, TN-S, TT, IT.
• Визуальный контроль рабочего состояния P-3k* проводится с помощью светодиодов зеленого цвета. В исправном состоянии светодиоды светятся, в аварийном - нет.
• Визуальный контроль рабочего состояния P-3k* DS проводится с помощью индикаторов красного цвета. В исправном состоянии индикаторы утоплены, в аварийном - выдвинуты. Для удаленного контроля устройство дополнительно cнабжено “сухими” контактами дистанционной сигнализации.
• Защищаемое оборудование рекомендуется размещать на расстоянии не более 10-15 м от УЗИП класса испытаний III. При соблюдении этого правила амплитуда перенапряжения на защищаемом оборудовании не будет превышать 900 В.
При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать УЗИП от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из устройства строя.
| |
| | |
|
 cертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
| |
| |
Теория и особенности применения: | |
| |
| |
|
Дополнительные принадлежности: | |
| |
| |
| |
|
 Технические характеристики:
|
Технические характеристики |
P-3k230 |
P-3k230 DS
|
|
| |
Класс УЗИП в соответствии с ГОСТ IEC 61643-11
|
III
|
III
|
III |
| |
Вид защиты |
L/N, L/PE, N/PE
|
L/N, L/PE, N/PE
|
|
| |
Номинальное рабочее напряжение, UO |
230 / 400 В
|
230 / 400 В
|
|
| |
Макс. длительное рабочее напряжение, UC |
275 В AC
|
275 В AC
|
480 / 830 В |
|
Номинальный разрядный ток L/N, L/PE, In(8/20) |
3 кА
|
3 кА
|
|
|
Номинальный разрядный ток N/PE, In(8/20) |
5 кА
|
5 кА
|
|
| |
Испытательный импульс L/N, L/PE, Uoc |
6 кВ
|
6 кВ
|
|
|
Испытательный импульс N/PE, Uoc |
10 кВ
|
10 кВ
|
|
|
Уровень напряжения защиты L/N при Uoc, Up |
<1 200 В
|
<1 200 В
|
|
| |
Уровень напряжения защиты L/PE при Uoc, Up |
<1 200 В
|
<1 200 В |
|
|
Уровень напряжения защиты N/PE при Uoc, Up |
<1 200 В
|
<1 200 В |
|
|
Время срабатывания L/N, tA |
< 25 нс
|
< 25 нс
|
|
|
Время срабатывания L/PE, tA |
< 100 нс
|
< 100 нс
|
|
|
Время срабатывания N/PE, tA |
< 100 нс
|
< 100 нс
|
|
| |
Номинал защитного предохранителя |
16 A Gg
|
16 A Gg
|
|
| |
Вид климатического исполнения по ГОСТ 15150-69
|
УХЛ2.1**
|
УХЛ2.1** |
УХЛ2.1**
|
УХЛ2.1**
| |
Рабочая температура, Tamb |
-40... +80 °C |
-40... +80 °C
|
|
| |
Степень защиты по ГОСТ 14254 |
IP20
|
IP20
|
IP20 |
| |
Монтаж |
DIN-рейка 35 мм
|
DIN-рейка 35 мм
| DIN-рейка 35 мм |
| |
Cечение присоединяемых проводников |
4 мм²
|
4 мм²
|
|
| |
Материал корпуса |
Polyamide PA6
|
Polyamide PA6
| Polyamide PA6 |
| |
Цвет корпуса |
серый
|
серый
|
|
| |
Cрок эксплуатации |
не менее 10 ле
|
не менее 10 ле
|
не менее 10 лет |
| |
Рассевамая мощность при t=20°C |
<0,1 Вт
|
<0,1 Вт
|
|
| |
Контакты дистанционной сигнализации для моделей с DS:
| |
- электрическая прочность |
- |
3,75 кВэфф
| -
|
3,75 кВэфф | |
- сопротивление изоляции |
- |
2 x 107 Ом
|
-
|
| |
- макс. коммутируемый ток |
- |
~ 3 A
| -
|
| |
- макс. коммутируемое напряжение
| -
|
~ 250 В
| - |
~ 250 В | Масса, не более
|
140 г
|
|
|
| |
Номер по каталогу |
30 105
|
30 106
|
30 101 |
|
| | |
