Приборы для контроля изоляции в сетях с изолированной нейтралью
Приборы для сетей переменного тока

HIS 9*

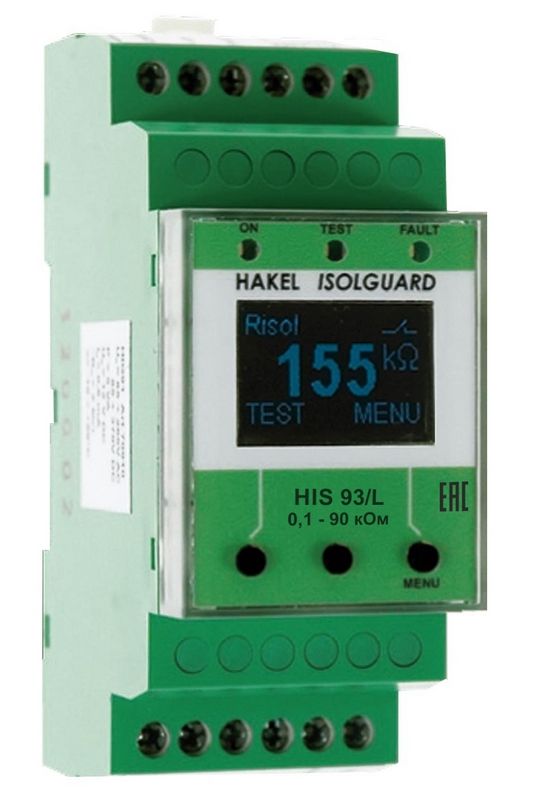

HIS 93/L

HIS 93/L представляет собой прибор для непрерывного контроля сопротивления изоляции одно- и трёхфазных незаземлённых IT-сетей переменного тока с номинальным напряжением до 275 В относительно земли (для подвижных объектов – относительно корпуса электроустановки) и сигнализации его падения ниже установленного значения срабатывания с возможностью подключения модулей дистанционной сигнализации MDS10 (только для HIS 91, HIS 92 и HIS 95) и MDS-D и передачи данных по интерфейсу RS-485 с использованием протокола ISOLGUARD. Для контроля сетей с бóльшим номинальным напряжением необходимо использовать соответствующие дроссели серии TL (Hakel) для создания «искусственной средней точки». Диапазон установки значений срабатывания 0.1 - 90 кОм. Основные функции прибора: контроль сопротивления изоляции с возможностью установки значения срабатывания (для HIS 93 и HIS 94 – двух значений срабатывания), а также гистерезиса отключения сигнала неисправности; сигнализация неисправности изоляции сети с помощью световых индикаторов и реле с беспотенциальными переключающими контактами; регулировка времени задержки срабатывания сигнала неисправности изоляции; отображение измерительной информации и параметров прибора на встроенном дисплее и передача этой информации по интерфейсу RS-485; настройка прибора с помощью кнопок на передней панели или по RS-485 (в том числе, с помощью модуля MDS-D); запуск процесса тестирования прибора кнопкой на передней панели, подачей сигнала с внешней кнопки управления или соответствующей командой по интерфейсу RS-485. Внимание! К одной изолированной распределительной сети может быть подключен только один прибор контроля изоляции! Изолированные от земли (или корпуса электроустановки), но гальванически связанные между собой сети с разными напряжениями считаются одной сетью.

Схемы:

Схема подключения прибора HIS 93/L для трёхфазной IT-сети ( ~ 440 B 50 Гц)

Схема подключения прибора HIS 93/L для однофазной IT-сети сети до и свыше ~ 230 B

Сертификаты:

декларация о соответствии ЕАЭС № RU Д-RU.МЛ02.В.00086/20 Приборов контроля изоляции серии HIS и аксессуаров к ним, серий : TL, MDS, TOM, TAR, ZJ требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" и Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств".

Дополнительные принадлежности:

дроссели TL400, TL500, TL600, TL800 на номинальное рабочее напряжени UN = 3*400, 3*500, 3*600, 3*800 В AC.

дроссели TL1000, TL1200, TL1600, TL2000 на номинальное рабочее напряжение UN = 3*1000, 3*1200, 3*1600, 3*2000 В AC.

дроссели TL6003 на номинальное рабочее напряжение UN = 3*3000, 3*6000 В AC.

Технические характеристики:
