Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В

УЗИП класса I+II

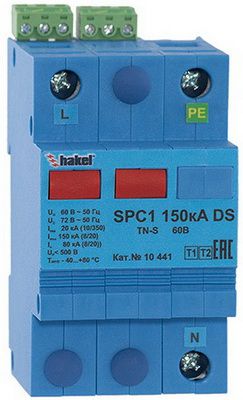

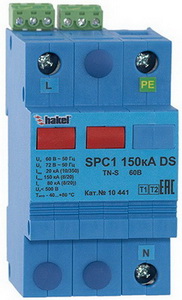

SPC1 150 DS 60 В, SPC1 150 DS 110 В

Двухполюсные УЗИП класса испытаний I+II комбинированного типа для сетей с системами заземления типа TN-S, TT и IT. Uо= 60, 110 В AC/DC. Iimp(L/N) (10/350) = 20 кА. Iimp(N/PE) (10/350) = 20 кА.
УЗИП серии SPC1 DS по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II.  Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В  при воздушном или кабельном вводе электропитания.    SPC1 150 DS 60, 110 В, ТУ 3428-002-79740390-2007 – УЗИП класса I+II на основе оксидно-цинковых варисторов и газонаполненного разрядника.   • Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты. • Выпускаются на номинальное напряжение системы Uо= 60, 110 В (AC/DC). • Предназначены для защиты фазного L/N и нулевого проводов N/PE при воздушном или кабельном вводе. • Способны отводить импульсы тока Iimp (L/N)(10/350)=20 кА, Iimp (N/PE)(10/350)=20 кА, Imax (L/N)(8/20)=150 кА. • Обеспечивают уровень напряжения защиты при Iimp Up < 500, 700 В. • Варисторные секции снабжены терморасцепителями. В исправном состоянии индикатор утоплен, в неисправном - выдвинут. • Применяются в сетях с системами заземления типа TN-S, TT и IT. • SPC1 150 DS 60 В, SPC1 150 DS 110 B cнабжены контактами дистанционной сигнализации.   УЗИП серии SPC1 на номинальное рабочее напряжение 60, 110 В выпускаются в корпусах Mod.2.
Схемы:
принципиальные схемы УЗИП SPC1 150 DS 60 В, SPC1 150 DS 110 B
схема подключения для сетей с системой заземления типа TN-S
схема подключения для сетей с системой заземления типа TT
схема подключения для сетей с системой заземления типа IT
визуальная и дистанционная сигнализация рабочего состояния
Сертификаты:
сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))
сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
Теория и особенности применения:
УЗИП и его параметры
применение УЗИП класса I+II
Дополнительные принадлежности:
импульсные разделелительные дроссели серии PI-L*
прибор для диагностики УЗИП TESTER H1
вспомогательный соединительный модуль PR100

Технические характеристики:

Технические характеристики	SPC1 150 DS 60 В	SPC1 150 DS 110 В
	SPC1 150 60 В	SPC1 150 110 В
Класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11	I+II	I+II
Вид защиты	L/N, N/PE	L/N, N/PE
Номинальное напряжение системы, UO	60 В АС/DC	110 В АС/DC
Макс. длительное рабочее напряжение, UC	72 В АС/DC	132 В АС/DC
Импульсный ток Iimp(10/350), L/N	20 кА	20 кА
Импульсный ток Iimp(10/350), N/PE	20 кА	20 кА
Коммутируемый заряд Q, L/N	10 A•с	10 A•с
Коммутируемый заряд Q, N/PE	10 A•с	10 A•с
Удельная энергия W/R, L/PE	100 кДж/Ом	100 кДж/Ом
Удельная энергия W/R, N/PE	100 кДж/Ом	100 кДж/Ом
Временное перенапряжение  UT, L/N	87 В / 5 с	160 В / 5 с
Временное перенапряжение  UT, N/PE	1 200 В / 0,2 с	1 200 В / 0,2 с
Уровень напряжения защиты при Iimp, Up	< 0.5 кВ	< 0.7 кВ
Максимальный разрядный ток Imax(8/20)	150 кА	150 кА
Номинальный разрядный ток In(8/20)	80 кА	80 кА
Номинал защитного предохранителя	315 A  gG	315 A  gG
Номинальный ток короткого замыкания	80 кА	80 кА
Рабочая температура	-40...+80 °C	-40...+80 °C
Время срабатывания tA, L/N	< 25 нс	< 25 нс
Время срабатывания tA, N/PE	< 100 нс	< 100 нс
Степень защиты в соответствии с ГОСТ 14254-2015	IP20	IP20
Монтаж	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников
- жесткий одножильный	25 мм2	25 мм2
- гибкий множильный	16 мм2	16 мм2
Материал корпуса	Polyamide PA6	Polyamide PA6
Цвет корпуса	синий	синий
Cрок эксплуатации	не менее 10 лет	не менее 10 лет
Контакты дистанционной сигнализации для моделей с DS
- электрическая прочность	3,75 кВэфф	3,75 кВэфф
- сопротивление изоляции	2 x 107 Ом	2 x 107 Ом
- макс. коммутируемый ток	~ 0,5 A	~ 0,5 A
- макс. коммутируемое напряжение	~ 250 В	~ 250 В
Масса	347 г	347 г
Номер по каталогу	10 441	10 442
	10 440	10 444



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.



Технические характеристики	SPC1 150 DS 60 B (LT)	SPC1 150 DS 110 B (LT)
	SPC1 150 60 B (LT)	SPC1 150 110 B (LT)
Рабочая температура	-60...+80 °C	-60...+80 °C
Гарантийный срок эксплуатации, лет	5	5
Номер по каталогу	10 441	10 442
	10 440	10 444
