DTNVH 2F 15/130/1.5 - СНЯТО С ПРОИЗВОДСТВА!

В связи с обновлением модельного ряда с 01.04.2017 г. снимаются с серийного производства. По вопросам возможности изготовления обращайтесь к сотрудникам коммерческого отдела.

УЗИП серии DTNVH F, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.        УЗИП DTNVН 2F 15/130/1.5, ТУ 3428-002-79740390-2007 размещены в корпусе шириной 35 мм для крепления на 35 мм-DIN рейку. - Первая ступень защиты в цепях провод-провод, провод-земля выполнена на газонаполненных разрядниках, вторая в цепи провод-провод на TVS-диодах. - Количество защищаемых проводников 2, подключение с помощью винтовых клемм 1,5 мм². - Выпускаются на номинальное рабочее напряжение между проводниками 15 В, между проводниками и землей - 130 В. - Способны отводить импульсный ток (10/350) в цепи линия/PE - 2.5 кА. - Обеспечивают уровень напряжения защиты между проводниками при воздействии импульса 1 кВ/мкс - менее 20 В. - Подключение к шине заземления выполняется через контакт на обратной стороне корпуса и DIN-рейку 35 мм. - Скорость передачи данных 1 Мбит/с.

По согласованию возможно изготовление УЗИП на другие токи и напряжения.

Структура наименования DTNVH 2F 15/130/1.5: DTNVH - устройство  для защиты оборудования слаботочных цепей, размещено в корпусе шириной 35 мм для крепления на DIN-рейку 35 мм. 2 -количество защищаемых проводников. F - схема УЗИП выполнена для защиты цепей использующих "плавающую" землю. 15  - номинальное рабочее напряжение между 1р-2р Uo= 15 В DC. 130  - номинальное рабочее напряжение между 1р-РЕ, 2р-РЕ Uo= 130 В DC. 1.5 - номинальный рабочий ток IN= 1.5 А.   Пример: DTNVH 2F 15/130/1.5 - устройство для защиты оборудования слаботочных цепей, размещено в корпусе шириной 35 мм для крепления на DIN-рейку 35 мм , количество защищаемых проводников - 2, схема УЗИП выполнена для защиты цепей использующих "плавающую" землю, номинальное рабочее напряжение между 1р-2р Uo= 15 В DC, номинальное рабочее напряжение между 1р-PE, 2р-PE Uo= 130 В DC. Номинальный рабочий ток IL= 1.5 А.

Схемы:

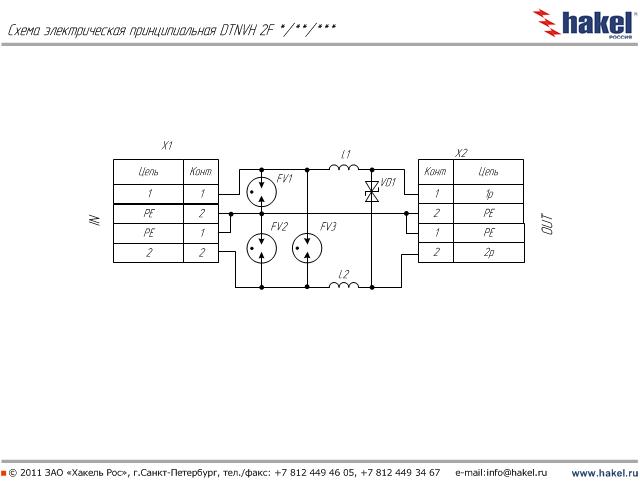

схема электрическая принципиальная DTNVH 2F */**/***

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015

сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)

Теория и особенности применения:

УЗИП и его параметры

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

Технические характеристики   DTNVH 2F 15/130/1.5 Количество защищаемых проводников    2 Номинальное рабочее напряжение 1p-2p, DC Uo 15 В  Макс. длительное рабочее напряжение 1p-2p, DC UC 18 В  Номинальное рабочее напряжение 1p-PE, 2p-PE, DC Uo 130 В   Макс. длительное рабочее напряжение 1p-PE 2p-PE, DC UC 156 В   Номинальный ток IL 1.5 А D1 Общий импульсный ток (10/350) ITotal 2.5 кA D1 Импульсный ток (10/350) линия/PE Iimp  1.25 кA  С2 Максимальный разрядный ток (8/20) Imax 18 кА C2 Номинальный разрядный ток (8/20) In 15 кА Уровень напряжения защиты при 1 кВ/мкс между 1р-2р Up <20 В Уровень напряжения защиты при 1 кВ/мкс между 1р-РЕ, 2р-РЕ Up <570 В Время срабатывания tA < 30 нc Скорость передачи данных   1 Мбит/с Рабочая температура υ -40°C - +80°C  Степень защиты в соответствии с ГОСТ 14254    IP 20 Монтаж   DIN-рейка 35 мм Cечение присоединяемых проводников   0.25-1.5 мм² Материал корпуса   Polyamide PA6 Цвет корпуса   серый Категория в соответствии с МЭК 61643-21:2000    A2, B2, C2, C3, D1 Масса   90 гр. Номер по каталогу   45480
