Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В

УЗИП класса I+II

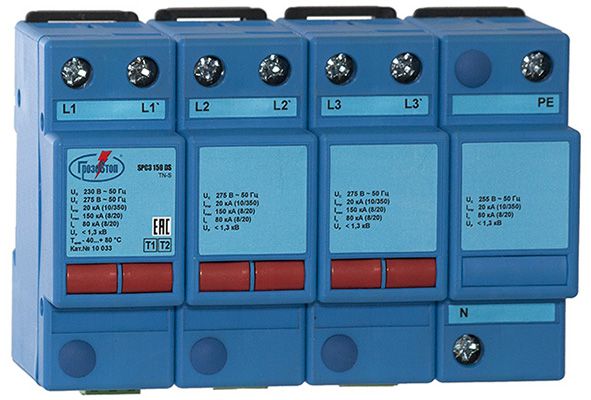

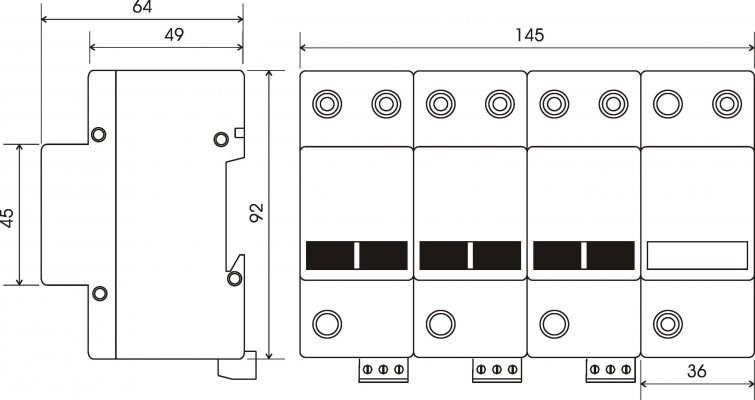

SPC3 DS



Четырехполюсные трехфазные УЗИП класса испытаний I+II комбинированного типа для сетей с системами заземления типа TN-S и TT. UO = 230/400 В. Iimp(L/N) (10/350) = 12, 20 кА. Iimp(N/PE) (10/350) = 20 кА.
УЗИП серии SPC3 DS по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса II. Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и CO-153-34.21.122-2003). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.   SPC3 DS, ТУ 3428-002-79740390-2007 – серия УЗИП класса I+II на основе оксидно-цинковых варисторов и газонаполненного разрядника. Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты. Предназначены для защиты фазных L/N и нулевого проводов N/PE при воздушном или кабельном вводе. Способны отводить импульсы тока Iimp (L/N)(10/350)= 12, 20 кА, Iimp (N/PE)(10/350)= 20 кА, Imax (L/N)(8/20)= 90, 150 кА. Обеспечивают уровень напряжения защиты при Iimp Up < 1300 В. Варисторные секции снабжены терморасцепителями. В исправном состоянии индикатор утоплен, в неисправном - выдвинут. Применяются в сетях с системами заземления типа TN-S и TT. SPC3 DS cнабжены контактами дистанционной сигнализации.   УЗИП серии SPC3 на номинальное рабочее напряжение 230/400 В выпускаются в корпусах Mod.1. Особенностью корпуса Mod.1 является наличие двойных клемм для подключения фазных проводников (L – L’), что позволяет применять схему подключения типа «V»- соединение и использовать провода большего сечения.
Схемы:
принципиальные схемы УЗИП серии SPC3 DS
схема подключения для сетей с системой заземления типа TN-S
схема подключения для сетей с системой заземления типа TT
визуальная и дистанционная сигнализация рабочего состояния
Сертификаты:
сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))
сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
Теория и особенности применения:
УЗИП и его параметры
применение УЗИП класса I+II
Дополнительные принадлежности:
импульсные разделелительные дроссели серии PI-L*
прибор для диагностики УЗИП TESTER H1
вспомогательный соединительный модуль PR100

Технические характеристики:

Технические характеристики	SPC3 90 DS	SPC3 150 DS
	SPC3 90	SPC3 150
Класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11	I+II	I+II
Вид защиты	L/N, N/PE	L/N, N/PE
Номинальное  напряжение системы, UO	230/400 В АС	230/400 В АС
Макс. длительное рабочее напряжение, UC	275 В АС	275 В АС
Импульсный ток Iimp(10/350), L/N	12 кА	20 кА
Импульсный ток Iimp(10/350), N/PE	20 кА	20 кА
Коммутируемый заряд Q, L/N	6 A×с	10 A×с
Коммутируемый заряд Q, N/PE	10 A×с	10 A×с
Удельная энергия W/R, L/PE	36 кДж/Ом	100 кДж/Ом
Удельная энергия W/R, N/PE	100 кДж/Ом	100 кДж/Ом
Временное перенапряжение  UT, L/N	335 В / 5 с	335 В / 5 с
Временное перенапряжение  UT, N/PE	1200 В / 0,2 с	1200 В / 0,2 с
Уровень напряжения защиты при Iimp, Up	<1,3 кВ	<1,3 кВ
Максимальный разрядный ток Imax(8/20)	90 кА	150 кА
Номинальный разрядный ток In(8/20)	50 кА	80 кА
Номинал защитного предохранителя	315 A  gG	315 A  gG
Номинал защитного предохранителя при "V" - соединении	63 A  gG	63 A  gG
Номинальный ток короткого замыкания	80 кА	80 кА
Рабочая температура	-40...+80 °C	-40...+80 °C
Время срабатывания tA, L/N	< 25 нс	< 25 нс
Время срабатывания tA, N/PE	< 100 нс	< 100 нс
Степень защиты в соответствии с ГОСТ 14254-2015	IP20	IP20
Монтаж	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников
- жесткий одножильный	35 мм²	35 мм²
- гибкий множильный	25 мм²	25 мм²
Материал корпуса	Polyamide PA6	Polyamide PA6
Цвет корпуса	синий	синий
Cрок эксплуатации	не менее 10 лет	не менее 10 лет
Контакты дистанционной сигнализации для моделей с DS
- электрическая прочность	3,75 кВэфф	3,75 кВэфф
- сопротивление изоляции	2 x 107 Ом	2 x 107 Ом
- макс. коммутируемый ток	~ 0,5 A	~ 0,5 A
- макс. коммутируемое напряжение	~ 250 В	~ 250 В
Масса	872 г	872 г
Номер по каталогу	10 031	10 033
	10 131	10 133



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.



Технические характеристики	SPC3 90 DS (LT)	SPC3 150 DS (LT)
	SPC3 90  (LT)	SPC3 150 (LT)
Рабочая температура	-60...+80 °C	-60...+80 °C
Гарантийный срок эксплуатации, год	5	5
Номер по каталогу	10 031	10 033
	10 131	10 133
