Технические характеристики
|

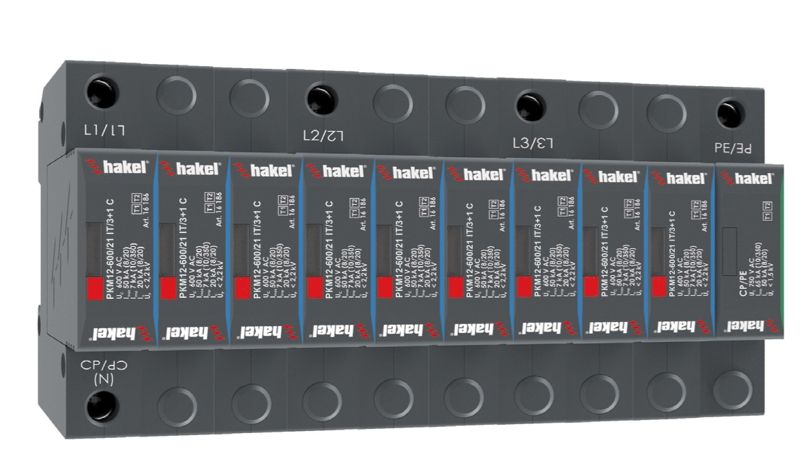

РКМ12-600/21 IT/3+1 С
|
|
Класс испытаний УЗИП по ГОСТ IEC 61643-11
|
I+II
|
|
Вид защиты
|
L1/N, L2/N, L3/N, N/PE |
|
Род тока
|
переменный, 50 Гц
|
|
Номинальное напряжение системы, АC, U0
| 500 В |
|
Максимальное длительное рабочее напряжение, АC, Uс |
|
|
Импульсный ток (10/350) – L/N, Iimp |
21 кА
|
|
Коммутируемый заряд – L/N, Q
|
10.5 A·с
|
|
Удельная энергия – L/N, W/R
|
|
|
Импульсный ток (10/350) – N/PE, Iimp |
65 кA
|
|
Коммутируемый заряд – N/ PE, Q
|
|
|
Удельная энергия – N/ PE, W/R
|
1 056 кДж/Ом
|
|
Номинальный разрядный ток (8/20) – L/N, In |
20 кА
|
|
Максимальный разрядный ток (8/20) – L/N, Imax |
50 кА
|
|
Уровень напряжения защиты – L/N, Up |
<2.2 кВ
|
|
ВПН – L/N, Ut |
730 В / 5 с
|
|
ВПН – N/PE, Ut |
1.2 кВ / 0.2 с
|
|
Время срабатывания – L/N, Ta |
< 25 нс
|
|
Время срабатывания – N/PE, Ta |
< 100 нс
|
|
Номинал защитного предохранителя
|
160 A gL/gG
|
|
Номинальный ток короткого замыкания
|
60 кАrms
|
|
Вид климатического исполнения по ГОСТ 15150-69
|
УХЛ2.1**
|
|
Рабочая температура, Tamb |
-60…+80 °C
|
|
Сечения подключаемых проводников
|
одножильный до 25 мм²
многожильный до 16 мм²
|
|
Момент затяжки, Н·м
|
3
|
|
Степень защиты по ГОСТ 14254-2015
|
IP20
|
|
Монтаж
| рейка DIN 35 мм |
|
Материал корпуса
|
Polyamide PA6, UL94 V-0
|
|
Срок службы
|
не менее 10 лет
|
|
Масса, не более |
1 300 г
|
|
Контакты дистанционной сигнализации:
|
|
|
Максимальный коммутируемый ток, АC/ DC
|
0.5 A / 0.1 А
|
|
Максимальный коммутируемое напряжение, АC/ DC
|
250 В / 250 В
|
|
Сечения подключаемых проводников
|
до 2.5 мм²
|
|
Момент затяжки, Н·м
|
0.4
|
|
Код по каталогу |
120 248 |
