Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В

УЗИП класса I

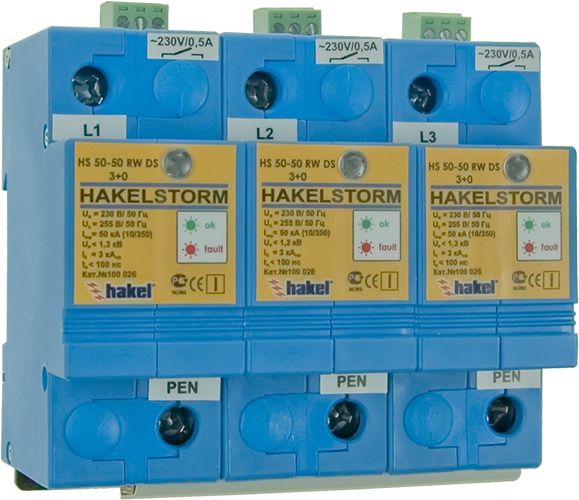

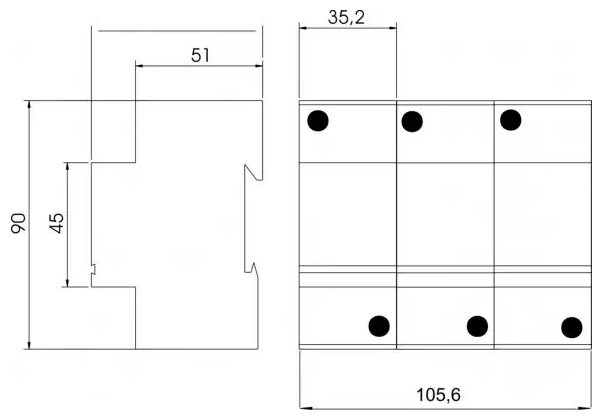

HS50-50 RW DS/3+0

HS50-50 RW/3+0     HS50-50 RW DS/3+0

Трехполюсные УЗИП класса испытаний I коммутирующего типа на основе разрядников, применяются для защиты фазных проводников в системах переменного тока. UO= 230/325 В АС/DC. Iimp (10/350)= 50 кА.

Устройства HS50-50 RW DS/3+0  соответствуют  УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11.  Устанавливаются в пределах 0А(В) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1 и CO-153-34.21.122-2003. Предназначены для защиты оборудования в низковольтных силовых распределительных системах переменного тока частотой 50-60 Гц напряжением до 1000 В (действующее значение) при воздушном вводе электропитания.   HS50-50 RW/3+0, ТУ 3428-002-79740390-2007 - УЗИП класса I на основе угольных разрядников. • Выпускаются на номинальное напряжение системы UO= 230/325 В АС/DC. • Применяются в цепях переменного 50-60 Гц с системой заземления типа ТN-C. • Предназначены для защиты фазных L/PEN проводников. • Способны отводить импульсы тока Iimp (10/350)= 50 кА. • Обеспечивают гашение сопровождающих токов в цепи L/PEN до 3 кА.

HS50-50 RW DS/3+0, ТУ 3428-002-79740390-2007 - УЗИП класса I на основе угольных разрядников. • Выпускаются на номинальное напряжение системы Uo= 230/325 В АС/DC. • Применяются в цепях переменного 50-60 Гц с системой заземления типа ТN-C. • Предназначены для защиты фазных L/PEN проводников. • Способны отводить импульсы тока Iimp (10/350)= 50 кА. • Обеспечивают гашение сопровождающих токов в цепи L/PEN до 3 кА. • Визуальный контроль рабочего состояния УЗИП проводится с помощью двухцветного светодиода. В исправном состоянии цвет светодиода зеленый, в аварийном состоянии - красный.  • Для удаленного контроля  устройство дополнительно cнабжено “сухими” контактами дистанционной сигнализации с максимально коммутируемым током 0,5 A и максимально коммутируемым напряжением 230 В 50 Гц.

Схемы:

схема электрическая принципиальная HS50-50 RW DS/3+0

схема подключения HS50-50 RW DS/3+0 для сетей с системой заземления типа TN-C
