РСМ */AT, ТУ 3428-002-79740390-2007, УЗИП со сменным модулем, предназначено для защиты телефонных линий связи со скоростью передачи данных до 10 Мбит/с от импульсных перенапряжений (грозовых, электростатических разрядов и др.). Количество защищаемых пар проводников 1-2. Uo = 170 В DC; IL = 250 мА. In(8/20) = 20 кА.
Применяется в распределенных сетях постоянного и переменного тока в пределах 0B - 2 зон молниезащиты (в соответствии с «Инструкцией по устройству
молниезащиты зданий, сооружений и промышленных коммуникаций»
СО–153-34.21.122-2003 и ГОСТ Р МЭК 62305-1).
УЗИП серии РСМ */AT:
- Первая ступень защиты выполнена на газонаполненных разрядниках способных пропускать номинальный разрядный ток In(8/20) = 20 кА, вторая ступень на TVS-диоде с Рppm = 1500 Вт в мостовой схеме. Ступени разделены резисторами.
- Выпускается для сетей постоянного и переменного тока с номинальным рабочим напряжением Uo = 120/170 В AC/DC.
- Скорость передачи данных до 10 Мбит/с.
-
Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм 4 мм².
-
Состоит из базового
модуля, устанавливаемого на DIN-рейку 35 мм, к которому подключаются провода
защищаемой линии и сменного модуля, в котором расположены элементы
защиты. Структура наименования РСМ */AT:
|
РСМ
|
- устройство серии (Р)убеж (С)лаботочное со сменным (М)одулем для защиты оборудования слаботочных цепей с номинальным током IL = 250 мА, размещено в корпусе для крепления на DIN-рейку 35 мм;
| |
* |
- количество защищаемых пар проводников: 1-2;
| |
AT |
устройство
для защиты оборудования от заноса высокого потенциала со стороны
телефонных линий с номинальным рабочим напряжением Uo = 170 В DC. |
Пример: DTR 2/AT - УЗИП со сменным модулем производства АО "Хакель" для защиты от заноса высокого потенциала со стороны
телефонных линий с номинальным рабочим напряжением Uo = 170 В DC, размещено в корпусе для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников - 2, номинальный ток IL = 250 мА, скорость передачи данных 10 Мбит/с, первая ступень защиты выполнена на газонаполненных разрядниках с In (8/20) = 20 кА, вторая ступень защиты выполнена на TVS-диодах с Рppm = 1500 Вт. Сделано в России.
|
| |

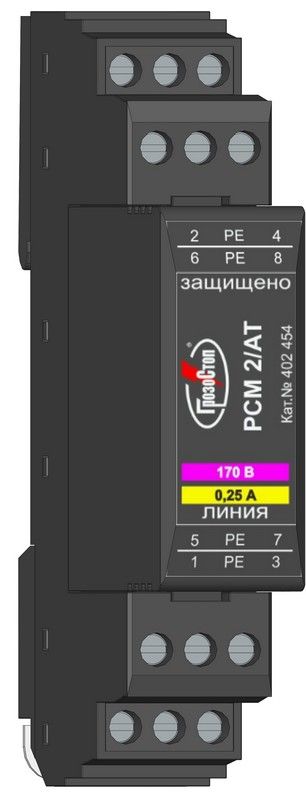

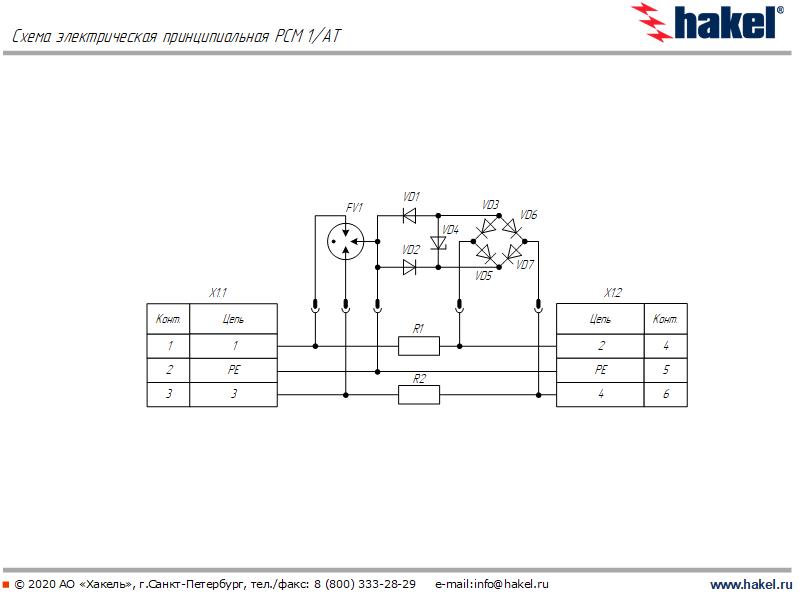

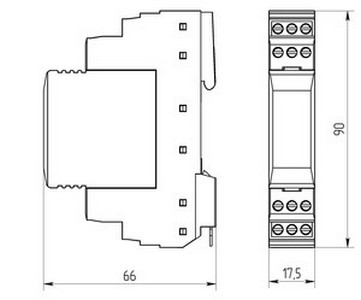

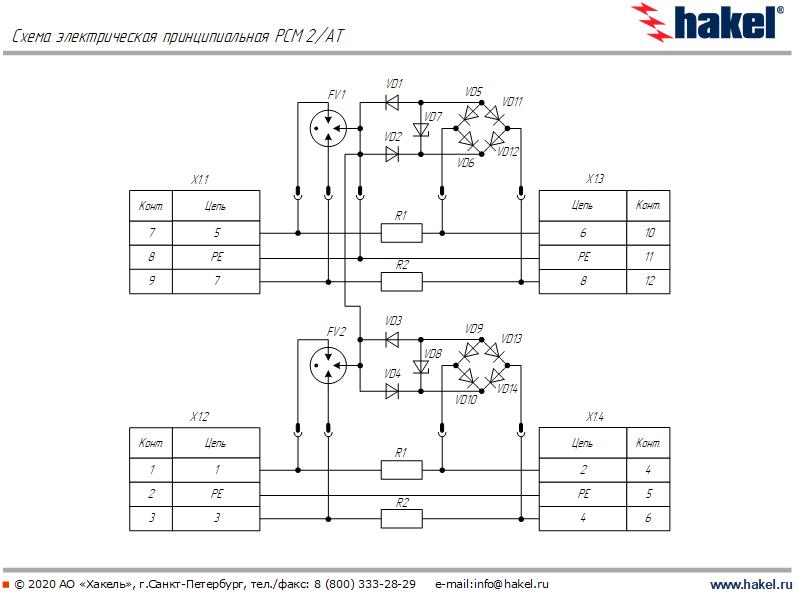

Схемы:
| |
| |
| |
| |
|
 сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ
|
сертификат соответствия УЗИП требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования". |
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012 |
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)
| |
| |
Теория и особенности применения:
| |
| Защита от импульсных перенапряжений оборудования АСУ ТП
| |
| |
| |
Дополнительные принадлежности:
| |
| |
|
 Технические характеристики
|
Технические характеристики
|
|
РСМ 1/АТ
|
РСМ 2/АТ
| |
Количество защищаемых пар |
|
1
|
2
| |
Номинальное рабочее напряжение DC | Uо |
170 В
|
170 В
|
Максимальное длительное рабочее напряжение DC
|
Uо
|
185 В |
185 В
|
Номинальное рабочее напряжение AC
| Uc |
120 В
|
120 В
|
Максимальное длительное рабочее напряжение AC
|
Uc |
132 В
|
132 В | |
Номинальный ток нагрузки |
IL
|
250 мA
|
250 мA
| |
Род тока
|
|
AC 50 Гц/DC
|
| |
Устойчивость к переменному току, (линия/ РЕ) |
|
10 А
|
10 А
| |
(D1) Импульсный ток (10/350),
(линия/ РЕ; линия+линия/ РЕ) |
Iimp
|
2.5 кA
|
| |
(C2) Номинальный разрядный ток (8/20),
(линия/ линия) |
In
|
20 кA
|
| |
Уровень напряжения защиты, при I = 1 кА (8/20),
(линия/ линия) |
Up |
< 380 B
|
< 380 B
|
Уровень напряжения защиты, при I = 1 кА (8/20),
(линия/ РЕ)
|
Up
|
< 700 B
|
< 700 B
| |
(C3) Уровень напряжения защиты, при 1 кВ/мкс,
(линия/ линия)
|
Up
|
< 250 B
|
< 250 B
|
(C3) Уровень напряжения защиты, при 1 кВ/мкс,
(линия/ РЕ) |
Up | < 500 B |
< 500 B
| |
Время срабатывания (линия/ линия) |
tA
|
< 1 нс
|
< 1 нс
|
Время срабатывания (линия/ РЕ)
|
tA
|
< 100 нс
|
< 100 нс
| |
Режим повреждения, ГОСТ IEC 61643-21
|
|
режим 1 и 2
|
режим 1 и 2 | |
Скорость передачи данных, не более
|
|
10 Мбит/с
|
10 Мбит/с
| |
Вносимое сопротивление в провод
|
R
|
1.5 Ом
|
1.5 Ом
| |
Вносимая ёмкость
|
С
|
1.5 нФ
|
1.5 нФ
| |
Вид климатического исполнения по ГОСТ 15150
|
|
УХЛ2.1**
|
УХЛ2.1**
| |
Рабочая температура
|
|
-60…+80 °C |
| |
Монтаж |
|
DIN-рейка 35 мм |
DIN-рейка 35 мм | |
Сечение присоединяемых проводов, одножильный / многожильный |
|
0.25-4.00 мм2
|
0.25-4.00 мм2 | |
Момент затяжки винтовых клемм
|
|
0.5 Н∙м
|
0.5 Н∙м
| |
Степень защиты в соответствии с ГОСТ 14254
|
|
IP20
|
IP20
| |
Категория в соответствии с ГОСТ IEC 61643-21
|
|
C2, C3, D1
|
C2, C3, D1
| |
Материал корпуса
|
|
Polyamide PA6
UL94-V0
|
Polyamide PA6
UL94-V0
| |
Масса
|
|
90 г
|
90 г
| |
Номер по каталогу
|
|
402 453
|
402 454
|
| | |
|
|
