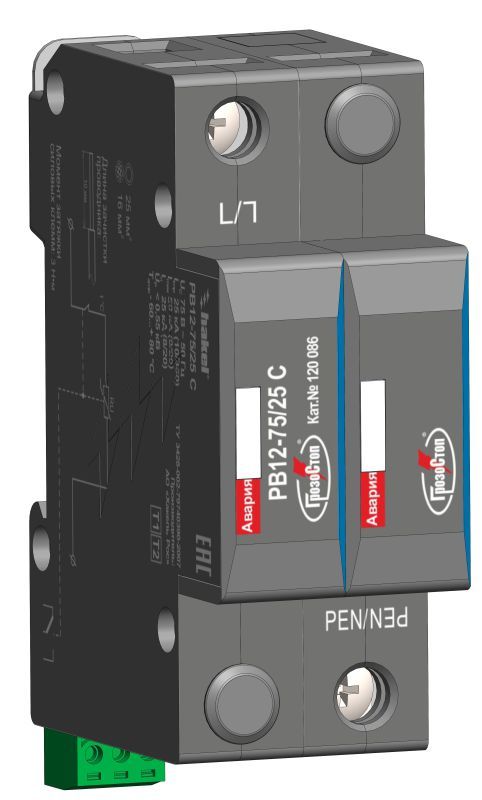

РВ12-75/25 С
|
Устройство РВ12-75/25 * соответствует
УЗИП классов испытаний I+II и применяется в низковольтных электрических
сетях на границе 0А(В) - 1 зон молниезащиты (в соответствии с
«Инструкцией по устройству молниезащиты зданий, сооружений и
промышленных коммуникаций» СО–153-34.21.122-2003) при кабельном
подземном или воздушном вводах электропитания в качестве I+II ступени
защиты, в соответствии с ГОСТ Р 50571-4-44-2011, ГОСТ Р 50571.5.53-2013,
ГОСТ IEC 61643-11-2013.
Uc = 75/100 В AC/DC; Iimp(10/350) = 25 кА. |
РВ12-75/25 * представляет собой однополюсное УЗИП ограничивающего типа предназначенное для защиты силовых цепей переменного и постоянного тока при кабельном или воздушном вводе электропитания в сетях с системами заземления типа TN-С.
Визуальный контроль рабочего состояния УЗИП проводится с помощью индикатора - “флажка”, расположенного в окошке на лицевой части. При неисправном состоянии УЗИП в окошке появляется «флажок» красного цвета. Удалённый контроль осуществляется с помощью дистанционной сигнализации - переключением «сухих» беспотенциальных контактов (модель с литерой «С» в наименовании).
Конструкция УЗИП не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.
Структура наименования РВ12-75/25 *
ГРОЗОСТОП® - торговая марка выпускаемых АО "Хакель" УЗИП;
РВ - серия УЗИП (Р)убеж ограничивающего типа на основе (В)аристора;
12 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;
75 - максимальное длительное рабочее напряжение системы, Uc AC;
25 - импульсный ток Iimp (10/350);
* - однополюсное, наличие дистанционной сигнализации рабочего состояния С.
Пример: РВ12-75/25 С - однополюсное УЗИП ограничивающего типа торговой марки ГРОЗОСТОП® производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В, класса испытаний I+II в соответствии с ГОСТ IEC 61643-11; Uc = 75 В АС, Iimp = 25 кА. Для удаленного контроля рабочего состояния УЗИП дополнительно снабжено “сухим” контактом дистанционной сигнализации. | |
|
| |

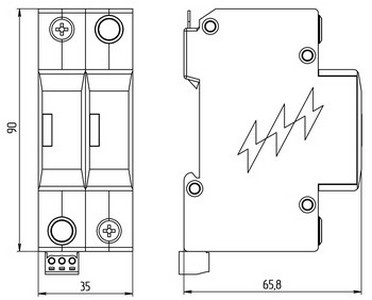

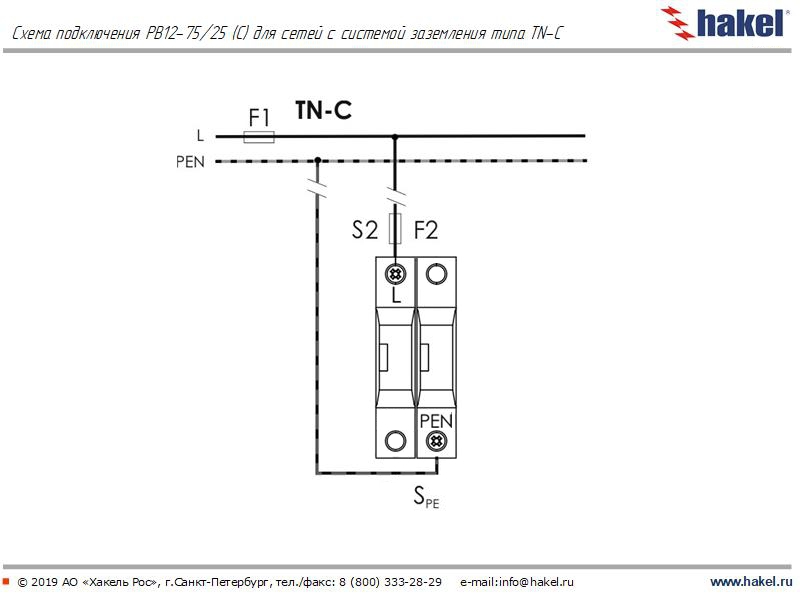

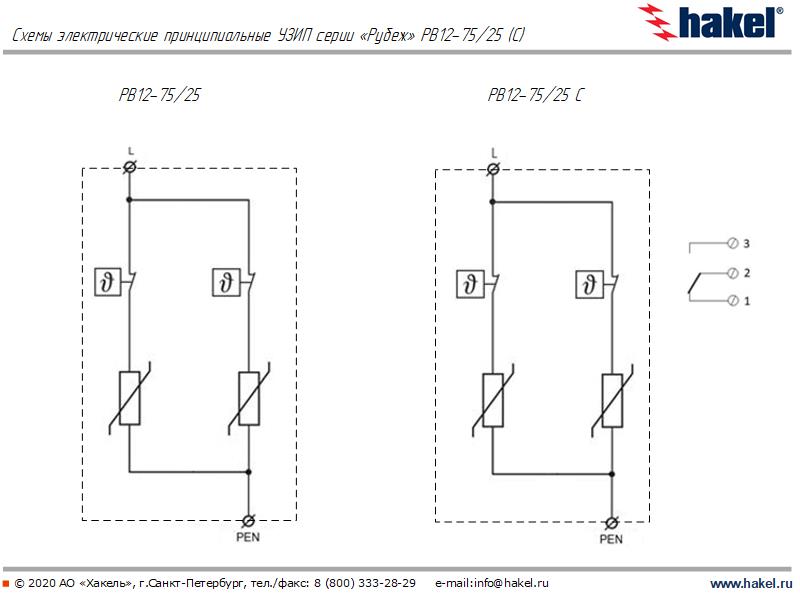

Схемы:
| |
| |
| |
| |
|
 сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ
|
сертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
| |
|
 Технические характеристики
|
Технические характеристики
|
Обознач.
|
РВ12-75/25
|
РВ12-75/25 С
| |
Класс испытаний УЗИП
по ГОСТ IEC 61643-11
|
|
I+II
|
I+II
| |
Вид защиты
|
|
L/PEN
|
L/PEN | |
Род тока
|
|
переменный, 50 Гц / постоянный
|
переменный, 50 Гц / постоянный
| |
Номинальное напряжение системы, АC/ DC
|
U0
|
60 В / 78 В
|
60 В / 78 В | |
Макс. длительн. рабочее напряжение,
АC/ DC
|
UC
|
75 В / 100 В
|
| |
Импульсный ток (10/350)
|
Iimp
|
25 кA
|
25 кA
| |
Коммутируемый заряд
|
Q
|
12.5 A·с
|
12.5 A·с
| |
Удельная энергия
|
W/R |
156 кДж/Ом
|
156 кДж/Ом
| |
Номинальный разрядный ток (8/20)
|
In
|
25 кA
|
25 кA
| |
Максимальный разрядный ток (8/20)
|
Imax
|
50 кA
|
50 кA
| |
Уровень напряжения защиты
|
Up
|
< 0,55 кВ
|
< 0,55 кВ
| |
ВПН
|
Ut
|
91 В / 5 с
|
91 В / 5 с | |
Время срабатывания
|
Ta
|
< 25 нс
|
< 25 нс
| |
Номинал защитного предохранителя
|
|
160 A gL/gG
|
160 A gL/gG
| |
Номинальный ток короткого замыкания
|
|
60 кАrms |
60 кАrms | |
Вид климатического исполнения
по ГОСТ 15150-69
|
|
УХЛ2.1**
|
УХЛ2.1**
| |
Рабочая температура
|
Tamb
|
-60…+80 °C
|
-60…+80 °C
| |
Сечения подключаемых проводников
|
|
одножил. до 25 мм²
многожил. до 15 мм²
|
одножил. до 25 мм²
многожил. до 15 мм²
| |
Момент затяжки
|
|
3 Н·м
|
| |
Степень защиты по ГОСТ 14254-2015
|
|
IP20
|
| |
Монтаж
|
|
рейка DIN 35 мм
|
рейка DIN 35 мм
| |
Материал корпуса
|
|
Polyamide PA6,
UL94 V-0
|
| |
Срок службы
|
|
не менее 10 лет
|
не менее 10 лет
| |
Масса, не более |
|
224 г |
224 г
| |
Контакты дистанционной сигнализации |
|
|
| |
Макс. коммутируемый ток, АC/ DC
|
|
-
|
0,5 A / 0,1 А
| |
Макс. коммутируемое напряжение,
АC/ DC
|
|
-
|
250 В / 250 В
| |
Сечения подключаемых проводников
|
|
-
|
до 2.5 мм²
| |
Момент затяжки
|
|
|
0.4 Н·м
| |
Код по каталогу |
|
120 085
|
120 086
|
| | |
|
|
