PI-3k16, PI-3k25
|
| |
PI-3k16
| |
| |

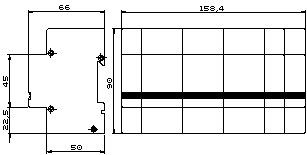

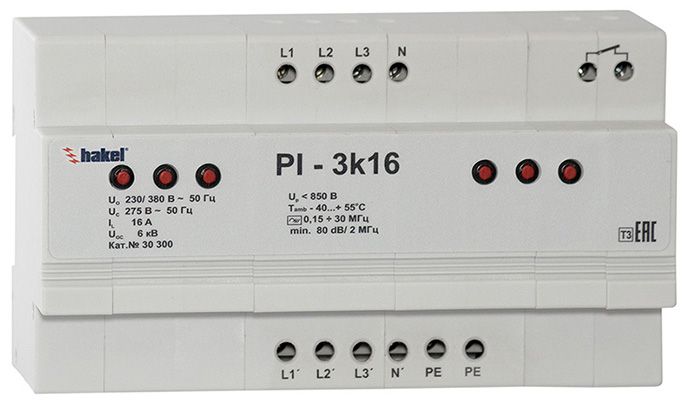

Трехфазные помехоподавляющие фильтры со встроенным УЗИП класса испытаний III. IL=16, 25 A. | |
| |
Помехоподавляющие фильтры серии PI-3k* со встроенным УЗИП класса испытаний III, согласно ГОСТ Р 51992 (МЭК 61643-1-98), предназначены для защиты чувствительного электронного оборудования от высокочастотных помех и импульсных перенапряжений в низковольтных силовых распределительных системах до 1000 В.
Помехоподавляющие фильтры устанавливаются после УЗИП класса испытаний II в распределительные щиты непосредственно возле защищаемого оборудования.
PI-3k* , ТУ 3428-002-79740390-2007 – серия трехфазных помехоподавляющих фильтров с встроенным УЗИП класса испытаний III.
• Предназначены для защиты оборудования в цепях L/N, L/PE, N/PE от высокочастотных помех и импульсных перенапряжений.
• Выпускаются на номинальный рабочий ток IL=16, 25 A, номинальное рабочее напряжение Uо=230/400 В АС.
• В конструкции фильтров применяются ферромагнитные сердечники с магнитной проницаемостью μ > 80000.
• Встроенное УЗИП выполнено по двухступенчатой схеме с использованием варисторов L/N и газонаполненного разрядника N/PE.
• Визуальный контроль рабочего состояния проводится с помощью индикаторов красного цвета. В исправном состоянии индикаторы утоплены, в аварийном - выдвинуты. Для удаленного контроля устройство cнабжено “сухими” контактами дистанционной сигнализации.
• Защищаемое оборудование рекомендуется присоединять к фильтру с помощью экранированного кабеля.
При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например проверка сопротивления изоляции и т.д.) необходимо отключать фильтр от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя фильтра. | |
| | |
| |
| |
| |
| | | |
|
