SPUM3 (DS) Снято с производства!
|
| |
| |
В связи с обновлением модельного ряда с 01.01.2012 г. сняты с серийного производства. | |
| |
Трехфазные УЗИП класса II комбинированного типа. Предназначены для защиты фазных L/N и нулевого N/PE проводников. Состоят из сменных варисторных модулей, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм. UN = 416/240, 476/280, 667/385 В. Imax(L/N)(8/20) = 40 кА, Imax(N/PE)(8/20) = 50 кА. | |
| |
Устройства серии SPUM3 (DS) соответствуют УЗИП класса II, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98). Устанавливаются в пределах 1 - 2 зон молниезащиты (в соответствии с МЭК 1312-1, МЭК 62305 и CO-153-34.21.122-2003). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В от импульсных перенапряжений источниками которых являются коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения.
УЗИП класса II используются в качестве второй ступени защиты электрооборудования от импульсных перенапряжений вызванных ударами молнии в систему молниезащиты объекта или линию электропередач.
SPUM3 (DS), ТУ 3428-002-79740390-2007 – серия УЗИП класса II на основе оксидно-цинковых варисторов и газонаполненного разрядника.
• Предназначены для защиты фазных L/N и нулевого N/PE проводников.
• Состоят из сменных варисторных модулей, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Способны отводить импульсы тока Imax(L/N)(8/20) = 40 кА, Imax(N/PE)(8/20)= 50 кА.
• Выпускаются на номинальное рабочее напряжение UN = 416/240, 476/280, 667/385 В.

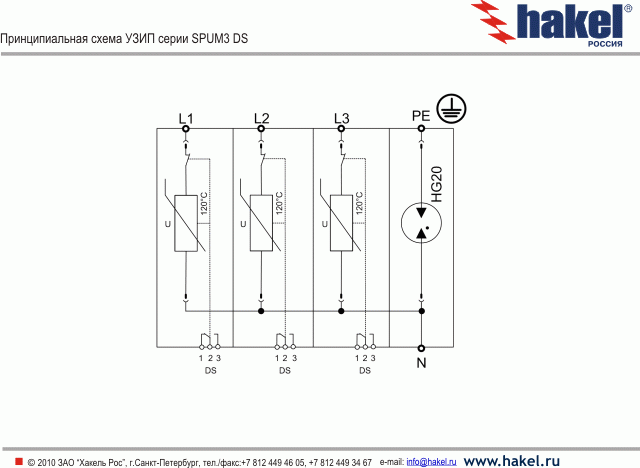

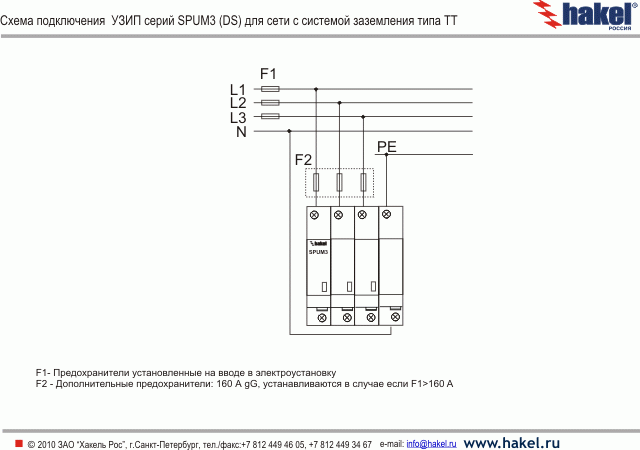

• Применяются в сетях с системами заземления типа TN-S, TT и IT.

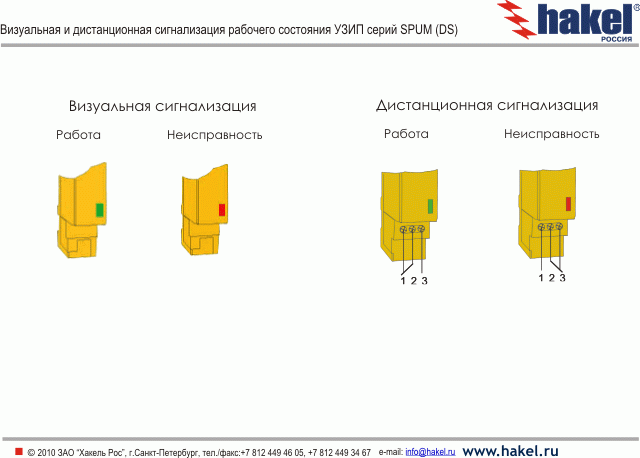

• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на варисторных модулях. В исправном состоянии индикаторы имеют зеленный цвет, в аварийном - красный.
• Для удаленного контроля SPUM3 DS дополнительно cнабжены “сухими” контактами дистанционной сигнализации. | |
| | |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
Теория и особенности применения: | |
| |
| |
|
Дополнительные принадлежности: | |
| |
| |
| |
| |
|
|
|
|
Технические характеристики |
|
|
| |
|
|
|
| |
Класс УЗИП в соответствии с ГОСТ Р 51992-2002 |
II |
II |
| |
Вид защиты |
|
L/N, N/PE |
| |
Номинальное рабочее напряжение L/N, UN |
|
|
|
Макс. длительное рабочее напряжение L/N, UC |
|
|
| |
Макс. длительное рабочее напряжение N/PE, UC |
|
255 В АС |
| |
Временное перенапряжение L/N, UT |
|
|
|
Временное перенапряжение N/PE, UT |
|
|
| |
Уровень напряжения защиты L/N при In , Up |
|
<1,3 кВ |
|
Уровень напряжения защиты N/PE при In, Up |
|
|
| |
Максимальный разрядный ток Imax(8/20) |
|
|
|
Номинальный разрядный ток In(8/20) |
|
|
| |
Номинал защитного предохранителя |
|
|
| |
Допустимый ток короткого замыкания, Ip |
|
|
| |
Рабочая температура, υ |
-40°C - +80°C |
-40°C - +80°C |
40°C - +80°C | |
Время срабатывания tA, L/N |
< 25 нсек | < 25 нсек |
< 25 нсек |
Время срабатывания tA, N/PE |
|
|
| |
Степень защиты в соответствии с ГОСТ 14254 |
IP 20 |
IP 20 |
IP 20 | |
Монтаж |
DIN-рейка 35 мм | DIN-рейка 35 мм |
DIN-рейка 35 мм | |
Cечение присоединяемых проводников |
|
|
| |
- жесткий одножильный |
|
|
| |
- гибкий множильный |
|
|
| |
Материал корпуса |
Polyamide PA6 | Polyamide PA6 |
Polyamide PA6 | |
Цвет корпуса |
|
|
| |
Cрок эксплуатации |
100 000 ч |
100 000 ч |
| |
Контакты дистанционной сигнализации |
|
|
| |
-электрическая прочность |
3,75 кВэфф | 3,75 кВэфф |
3,75 кВэфф | |
-сопротивление изоляции |
|
2 x 107 Ом |
| |
-макс. коммутируемый ток |
~ 0,5 A | ~ 0,5 A |
~ 0,5 A | |
-макс. коммутируемое напряжение | ~ 250 В
| ~ 250 В
|
~ 250 В | |
Масса |
|
|
| |
Номер по каталогу |
24 240 |
24 236 |
24 338 | |
|
24 230 |
24 232 |
24 238 |
|
|
 |  |  |
