РКМ12 1+1 С

|
Устройство РКМ12-275/12,5/1+1 * соответствует УЗИП класса испытаний I+II и применяется в низковольтных электрических сетях на границе 0А(В) - 1 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003) при кабельном подземном или воздушном вводах электропитания в качестве I+II ступени защиты, в соответствии с: ГОСТ Р 50571-4-44-2011, ГОСТ Р 50571.5.53-2013, ГОСТ IEC 61643-11-2013. Uc=275/350 В AC/DC; Iimp(10/350) = 12.5 кА.

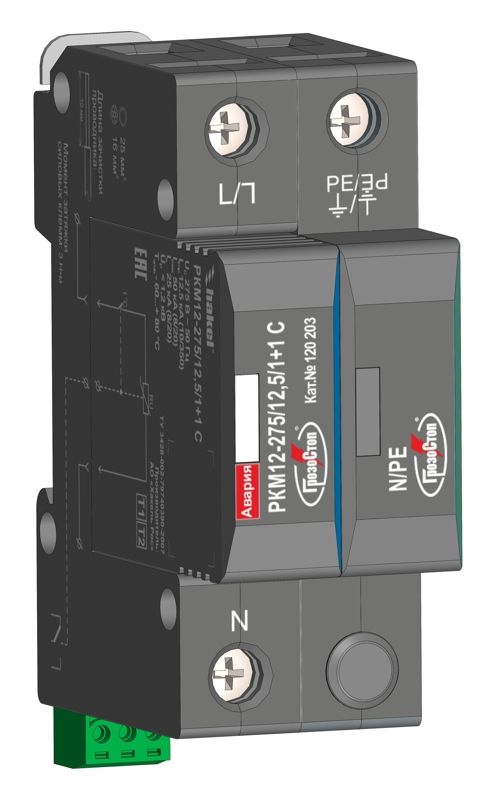

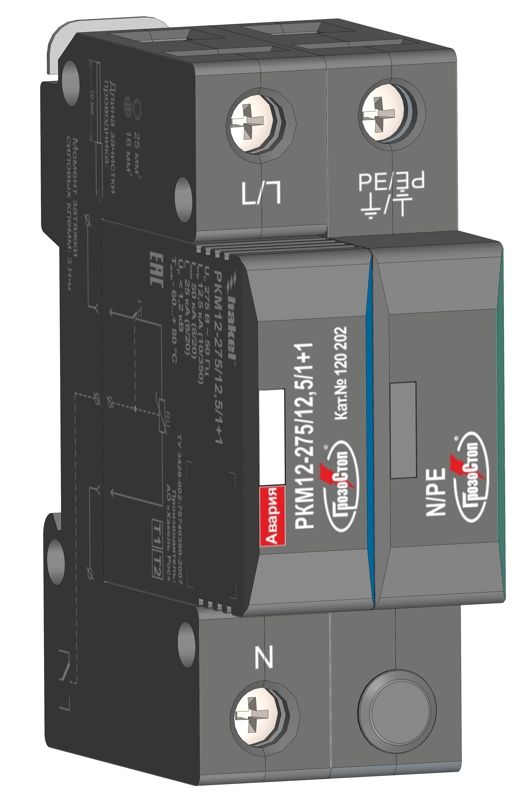

РКМ12-275/12,5/1+1 * представляет собой двухполюсное УЗИП комбинированного типа со сменным варисторным модулем, предназначенное для защиты силовых цепей переменного и постоянного тока при кабельном или воздушном вводе электропитания в сетях с системами заземления типа TN-S и ТТ.
Визуальный контроль рабочего состояния УЗИП проводится с помощью цветного индикатора - “флажка”, расположенного в окошке на лицевой части сменного модуля. В неисправном состоянии появляется «флажок»
красного цвета. Удалённый контроль осуществляется с помощью
дистанционной сигнализации - переключением «сухого» беспотенциального
контакта (модель с литерой «С» в наименовании).
Конструкция УЗИП не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.
Структура наименования РКМ12-275/12,5/1+1 *
ГРОЗОСТОП® - торговая марка выпускаемых АО "Хакель" УЗИП;
РКМ - серия УЗИП (Р)убеж (К)омбинированного типа (М)одульный;
12 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;
275 - максимальное длительное рабочее напряжение системы, Uc AC;
12,5 - импульсный ток Iimp (10/350);
1+1 - двухполюсное на основе сменного варисторного модуля и базы с газонаполненным разрядником;
** - наличие дистанционной сигнализации рабочего состояния С.
Пример: РКМ12-275/12,5/1+1 С - двухполюсное модульное УЗИП комбинированного типа торговой марки ГРОЗОСТОП® производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В, класса испытаний I+II в соответствии с ГОСТ IEC 61643-11; Uc=275 В АС, Iimp=12.5 кА. Для удаленного контроля рабочего состояния УЗИП дополнительно снабжено “сухим” контактом дистанционной сигнализации. | |
|
| |

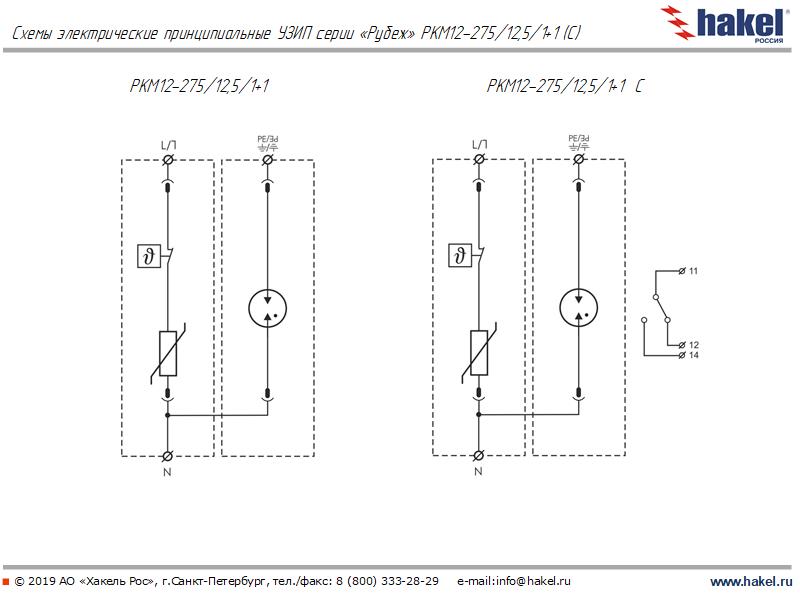

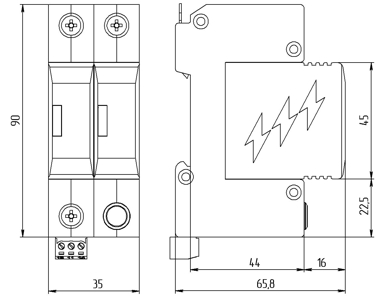

Схемы:
| |
| |
| |
| |
|
 сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ
|
сертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
| |
|
 Технические характеристики
|
Технические характеристики |
РКМ12-275/12,5/1+1
|
РКМ12-275/12,5/1+1 С
| |
Класс испытаний УЗИП по ГОСТ IEC 61643-11
|
I+II
|
I+II
| |
Вид защиты
| L/N; N/PE
|
L/N; N/PE
| |
Род тока
|
переменный, 50 Гц/
постоянный
|
переменный, 50 Гц/
постоянный
| |
Номинальное напряжение системы, АC/ DC, U0
|
230 В / 300 В
| 230 В / 300 В | |
Максимальное длительное рабочее напряжение, АC/ DC, Uс |
275 В / 350 В |
| |
Импульсный ток (10/350) – L/N, Iimp |
12.5 кА
|
12.5 кА
| |
Коммутируемый заряд – L/N, Q
|
6.25 A·с
|
6.25 A·с
| |
Удельная энергия – L/N, W/R
|
39 кДж/Ом
|
| |
Импульсный ток (10/350) – N/PE, Iimp |
25 кA
|
25 кA
| |
Коммутируемый заряд – N/ PE, Q
|
12.5 A·с
|
| |
Удельная энергия – N/ PE, W/R
|
156 кДж/Ом
|
156 кДж/Ом
| |
Номинальный разрядный ток (8/20) – L/N, In |
25 кА
|
25 кА
| |
Максимальный разрядный ток (8/20) – L/N, Imax |
50 кА
|
50 кА
| |
Номинальный разрядный ток (8/20) – N/PE, In |
25 кА
|
25 кА
| |
Уровень напряжения защиты – L/N, Up |
<1.2 кВ
|
<1.2 кВ
|
Уровень напряжения защиты – N/PE, Up
|
< 1.3 кВ
|
< 1.3 кВ
| |
ВПН – L/N, Ut |
337 В / 5 с
|
337 В / 5 с
| |
ВПН – N/PE, Ut |
1200 В / 0.2 с
|
1200 В / 0.2 с
| |
Время срабатывания – L/N, Ta |
< 25 нс
|
< 25 нс
| |
Время срабатывания – N/PE, Ta |
< 100 нс
|
< 100 нс
| |
Номинал защитного предохранителя
|
160 A gL/gG
|
160 A gL/gG
| |
Номинальный ток короткого замыкания
|
60 кАrms
|
60 кАrms
| |
Вид климатического исполнения по ГОСТ 15150-69
|
УХЛ2.1**
|
УХЛ2.1**
| |
Рабочая температура, Tamb |
-60…+80 °C |
-60…+80 °C
| |
Сечения подключаемых проводников
|
одножильный до 25 мм²
многожильный до 16 мм²
|
одножильный до 25 мм²
многожильный до 16 мм²
| |
Момент затяжки, Н·м
|
3
|
3
| |
Степень защиты по ГОСТ 14254-2015
|
IP20
|
IP20
| |
Монтаж
|
рейка DIN 35 мм
| рейка DIN 35 мм | |
Материал корпуса
|
Polyamide PA6, UL94 V-0
|
Polyamide PA6, UL94 V-0
| |
Срок службы
|
Не менее 10 лет
|
Не менее 10 лет
| |
Масса, не более |
228 г |
228 г
| |
Контакты дистанционной сигнализации
|
|
| |
Максимальный коммутируемый ток, АC/ DC
|
-
|
0.5 A / 0.1 А
| |
Максимальный коммутируемое напряжение, АC/ DC
|
- |
250 В / 250 В
| |
Сечения подключаемых проводников
|
- |
до 2.5 мм²
| |
Момент затяжки, Н·м
|
- |
0.4
| |
Код по каталогу |
120 202
|
120 203 |
| | |
|
|
