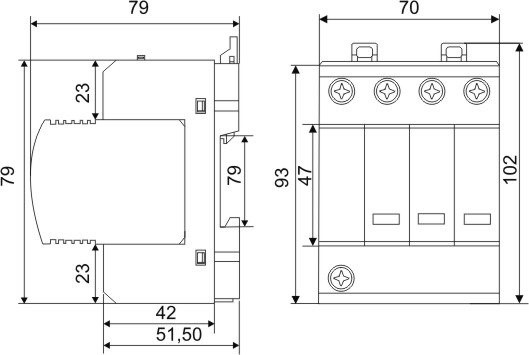

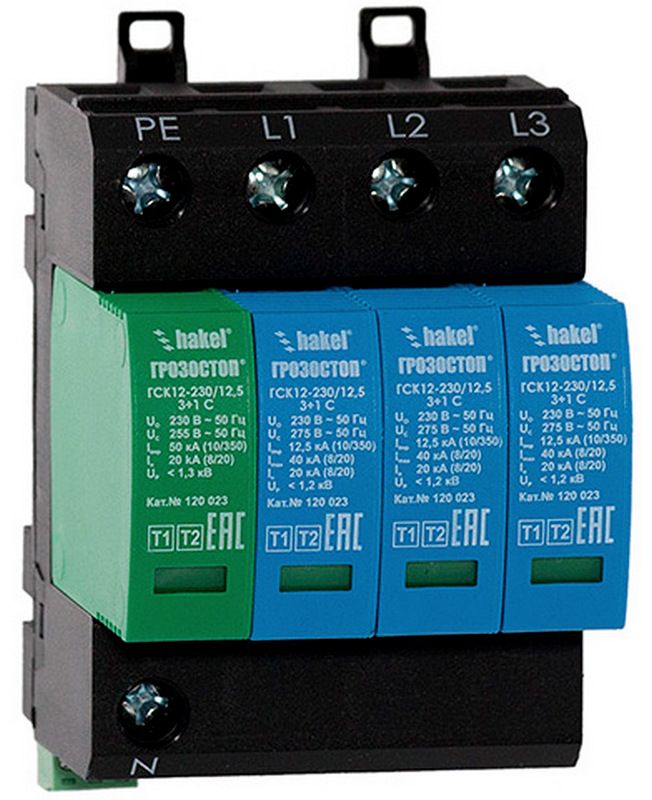

ГСК12-230/12.5 3+1 С

Устройство серии ГРОЗОСТОП® ГСК12-230/12,5 3+1 * соответствует УЗИП классов I+II и применяется в низковольтных электрических сетях на границе 0А(В) - 1 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003) при кабельном подземном или воздушном вводах электропитания в качестве I+II ступени защиты, в соответствии с: ГОСТ Р 50571.19-2000 (МЭК 60364-4-443-95), ГОСТ Р 50571.26-2002 (МЭК 60364-5-5343-97), ГОСТ Р 51992-2011 (МЭК 61643-1). ГСК12-230/12,5 3+1 * представляет собой 4-х полюсное УЗИП комбинированного типа предназначеное для защиты силовых цепей переменного тока 230 В (L/N, N/PE) при кабельном или воздушном вводе электропитания в сетях с системами заземления типа TN-S и ТТ. Визуальный контроль рабочего состояния УЗИП проводится с помощью “флажков” индикаторов красного цвета в окошках модулей. В исправном состоянии в окошках модулей красного “флажка” нет. Удалённый контроль осуществляется с помощью дистанционной сигнализации (переключением «сухих» беспотенциальных контактов) - модель с литерой “С” в наименовании. Конструкция УЗИП не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.

Схемы:

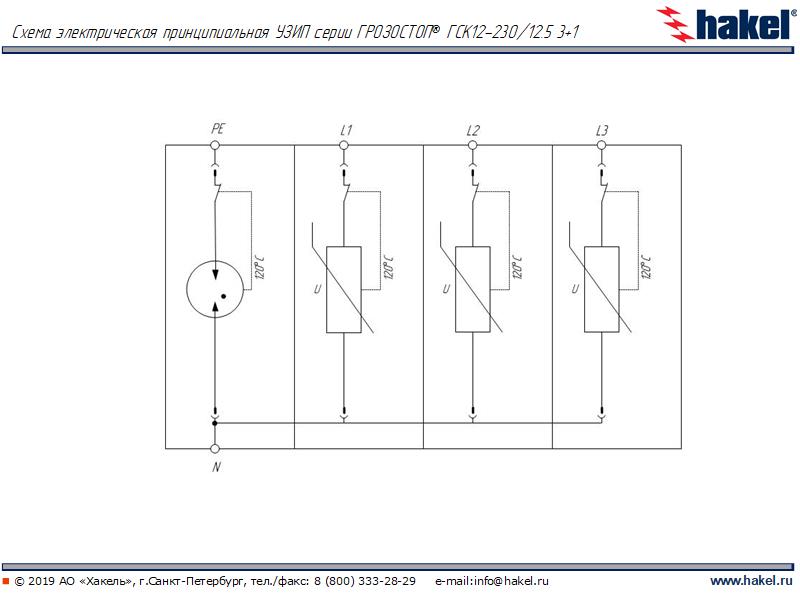

схемы электрические принципиальные УЗИП ГСК12-230/12.5 3+1

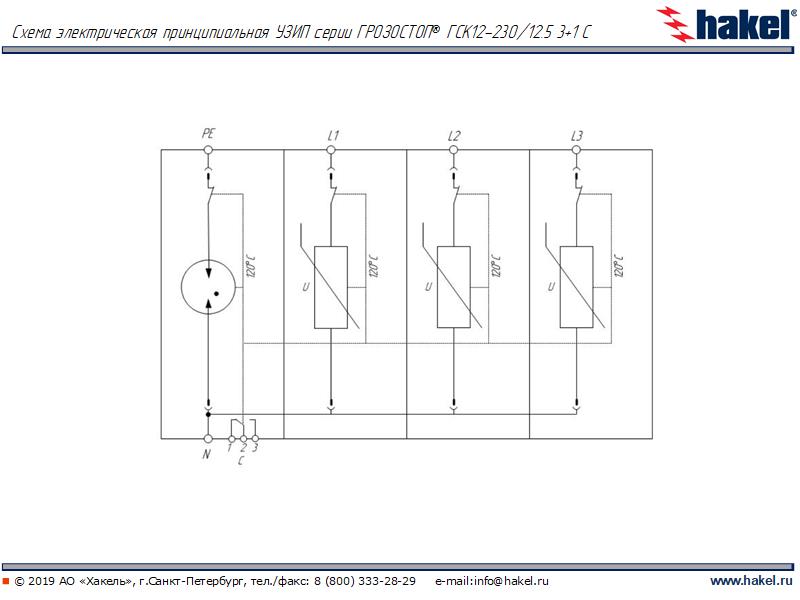

схемы электрические принципиальные УЗИП ГСК12-230/12.5 3+1 С
схема подключения ГСК12-230/12.5 3+1 С для сетей с системой заземления типа TN-S

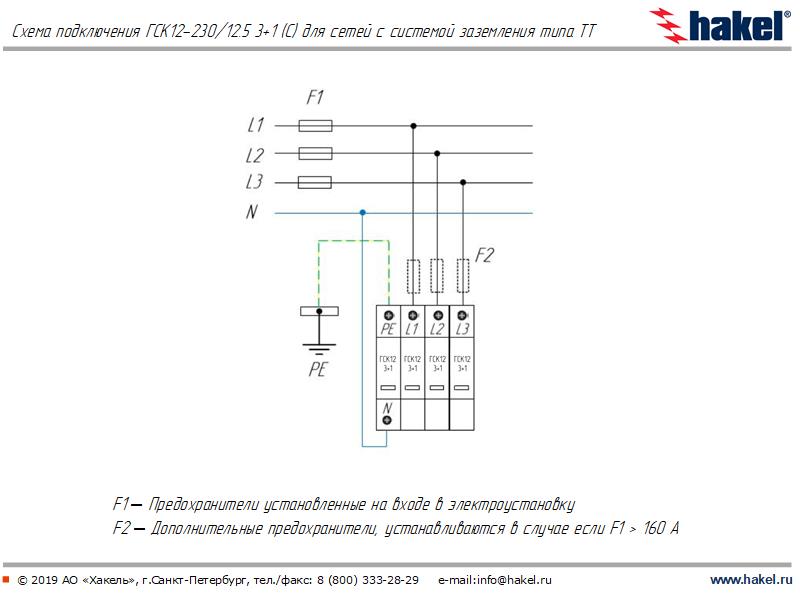

схема подключения ГСК12-230/12.5 3+1 С для сетей с системой заземления типа TT

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015

Технические характеристики

Характеристики	ГСК12-230/12.5 3+1	ГСК12-230/12.5 3+1 С
Класс испытаний УЗИП согласно ГОСТ IEC 61643-11	I + II	I + II
Род тока	переменный, 50 Гц / постоянный	переменный, 50 Гц / постоянный
Номинальное напряжение системы, АC/DC – L/N, U₀	230 В / 300 В	230 В / 300 В
Макс. длительн. рабочее напряжение, АC/DC – L/N, U_c	275 В / 350 В	275 В / 350 В
Импульсный ток (10/350) – L/N, I_imp	12.5 кA	12.5 кA
Коммутируемый заряд – L/N, Q	6.25 A·с	6.25 A·с
Удельная энергия – L/N, W/R	39 кДж/Ом	39 кДж/Ом
Импульсный ток (10/350) – N/PE, I_imp	50 кA	50 кA
Коммутируемый заряд – N/PE, Q	25 A·с	25 A·с
Удельная энергия – N/PE, W/R	625 кДж/Ом	625 кДж/Ом
Суммарный импульсный ток (10/350), L1+L2+L3+N/PE, I_total	50 кА	50 кА
Максимальный разрядный ток (8/20) – L/N, I_max	40 кA	40 кA
Номинальный разрядный ток (8/20) – L/N, I_n	20 кA	20 кA
Максимальный разрядный ток (8/20) – N/PE, I_max	75 кA	75 кA
Номинальный разрядный ток (8/20) – N/PE, I_n	50 кA	50 кA
Уровень напряжения защиты – L/N, U_p	< 1.2 кВ	< 1.2 кВ
Уровень напряжения защиты – N/PE, U_p	< 1.3 кВ	< 1.3 кВ
ВПН – L/N	335 В / 5 с	335 В / 5 с
ВПН – N/PE	1 200 В / 0.2 с	1 200 В / 0.2 с
Время срабатывания – L/N, t_a	< 25 нс	< 25 нс
Время срабатывания – N/PE, t_a	< 100 нс	< 100 нс
Номинал защитного предохранителя	160 A gG	160 A gG
Номинальный ток короткого замыкания	60 кА	60 кА
Вид климатического исполнения по ГОСТ 15150-69	У2.1**	У2.1**
Рабочая температура, T_amb	-40…+80 °C	-40…+80 °C
Сечения подключаемых проводов	одножил. до 25 мм² многожил. до 16 мм²	одножил. до 25 мм² многожил. до 16 мм²
Момент затяжки винтовых клемм, Н·м	2.5	2.5
Степень защиты согласно ГОСТ 14254-2015	IP20	IP20
Монтаж	рейка DIN 35 мм	рейка DIN 35 мм
Материал корпуса	Polyamide PA6, UL94 V-0	Polyamide PA6, UL94 V-0
Срок службы	min 100 000 ч.	min 100 000 ч.
Масса, m	536 г	536 г
Контакты дистанционной сигнализации
Электр. прочность	-	3.75 кВ_эфф
Сопротивление изоляции	-	2×10⁷ Ом
Макс. коммутируемый ток	-	~ 0.5 A
Макс. коммутируемое напряжение	-	~ 250 В
Код по каталогу	120 025	120 023
