УЗИП класса I

HS50-50 RW DS

HS50-50 RW DS            HS50-50 RW

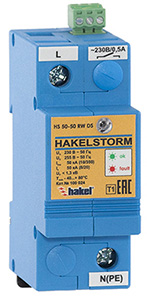

Однополюсные УЗИП класса испытаний I коммутирующего типа на основе многозазорных угольных разрядников, применяются для защиты фазного проводника в системах переменного тока и полюсов в системах постоянного тока. UO= 230/325 В АС/DC, Iimp (10/350)=50 кA.

Устройства HS50-50 RW (DS) соответствуют  УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11.  Устанавливаются в пределах 0А(В) - 1 зон молниезащиты  (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначены для защиты оборудования в низковольтных силовых распределительных системах переменного тока частотой 50-60 Гц напряжением до 1000 В (действующее значение) или постоянного тока напряжением 1500 В,  при воздушном вводе электропитания.   HS50-50 RW, ТУ 3428-002-79740390-2007 - УЗИП класса испытаний I на основе многозазорных угольных разрядников. • Выпускаются на номинальное напряжение системы UO= 230/325 В AC/DC. • Применяются в цепях переменного 50-60 Гц и постоянного тока с системами заземления типа TN-S, TN-C, TT и IT. • Предназначены для защиты фазных проводов L/N, L/PEN, L/PE в системах переменного тока и полюсов L-/L+, L+/PE, L-/PE в системах постоянного тока. • Способны отводить импульсы тока Iimp (10/350)=50 кА. • Обеспечивают гашение сопровождающих токов до 3 кА.

HS50-50 RW DS, ТУ 3428-002-79740390-2007 - УЗИП класса I на основе многозазорных угольных разрядников с визуальной и дистанционной сигнализацией исправного состояния. • Выпускаются на номинальное напряжение системы UO= 230/325 В AC/DC. • Применяются в цепях переменного 50-60 Гц и постоянного тока с системами заземления типа TN-S, TN-C, TT и IT. • Предназначены для защиты фазных проводов L/N, L/PEN, L/PE в системах переменного тока и полюсов L-/L+, L+/PE, L-/PE в системах постоянного тока. • Способны отводить импульсы тока Iimp (10/350)=50 кА. • Обеспечивают гашение сопровождающих токов до 3 кА. • Визуальный контроль рабочего состояния УЗИП проводится с помощью светодиодов зеленого и красного цвета. В исправном состоянии работает зеленый светодиод, в аварийном состоянии - красный.  • Для удаленного контроля  устройство дополнительно cнабжено “сухими” контактами дистанционной сигнализации с коммутируемым током 0,5 A и коммутируемым напряжением 250 V AC.

Схемы:

cхема электрическая принципиальная HS50-50 RW

схема электрическая принципиальная HS50-50 RW DS

схемы подключения HS50-50 RW для сетей с системой заземления типа TN-C

схемы подключения HS50-50 RW для сетей с системой заземления типа TN-S

схемы подключения HS50-50 RW для сетей с системой заземления типа TT

схемы подключения HS50-50 RW для сетей с системой заземления типа IT

схема подключения HS50-50 RW для сетей постоянного тока с системой заземления типа TN-C

схемы подключения HS50-50 RW для сетей постоянного тока с системой заземления типа TN-S

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015

Теория и особенности применения:

УЗИП и его параметры

применение УЗИП класса I

HS50-50 RW применяются  для защиты оборудования железнодорожной автоматики и телемеханники (ЖАТ) от импульсных перенапряжений, возникающих в результате грозовых разрядов, коротких замыканий и коммутационных процессов в контактной сети и электрических сетях высокого и среднего напряжения взамен устаревших разрядников типа РКН-600 и РВНШ-250.

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H1

импульсные разделелительные дроссели серии PI-L*/15

вспомогательный соединительный модуль PR100

клеммная коробка HAKELBOX-6-S



Технические характеристики:
