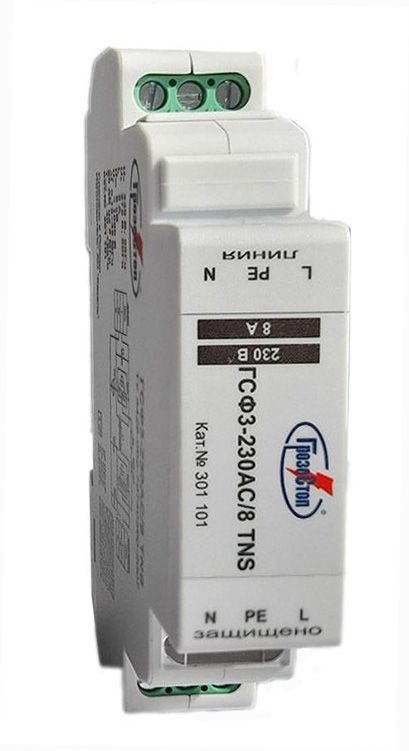

ГСФ3-230АС/8 TNS



ГСФ3-230АС/8 TNS
УЗИП класса испытаний III со встроенным однофазным помехоподавляющим фильтром. IL= 8 A.
Устройства серии ГСФ3 представляют собой УЗИП класса испытаний III согласно ГОСТ IEC 61643-11-2013 со встроенным однофазным помехоподавляющим фильтром, устанавливаются после УЗИП класса испытаний II в распределительные щиты непосредственно возле защищаемого оборудования в соответствии с ГОСТ Р 50571-4-44-2011, ГОСТ Р 50571.5.53-2013, ГОСТ IEC 61643-11-2013.       Предназначены для защиты чувствительного электронного оборудования от высокочастотных помех и импульсных перенапряжений в низковольтных силовых распределительных системах переменного/постоянного тока до 1000 В.
ГСФ3-*/** ***, ТУ 3428-002-79740390-2007 – серия УЗИП класса испытаний III со встроенным однофазным помехоподавляющим фильтром.   • Предназначены для защиты оборудования в цепях L/N, L/PE, N/PE от высокочастотных помех и импульсных перенапряжений. • Выпускаются на номинальный рабочий ток IL= 8 A, номинальное рабочее напряжение Uo= 230 В AC. Возможно изготовление изделий на другие напряжения по запросу. • В конструкции фильтров применяются ферромагнитные сердечники с магнитной проницаемостью μ > 80000. • Встроенное УЗИП выполнено по двухступеньчатой схеме с использованием варисторов L/N и газонаполненного разрядника N/PE. • Визуальный контроль рабочего состояния фильтра проводится с помощью светодиода зеленого свечения, установленного в цепи терморасцепителя. В исправном состоянии светодиод светится, в аварийном - нет. • Защищаемое оборудование рекомендуется присоединять к фильтру с помощью экранированного кабеля.
При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например проверка сопротивления изоляции и т.д.) необходимо отключать фильтр от электроустановки. Не соблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя фильтра.
Схемы:

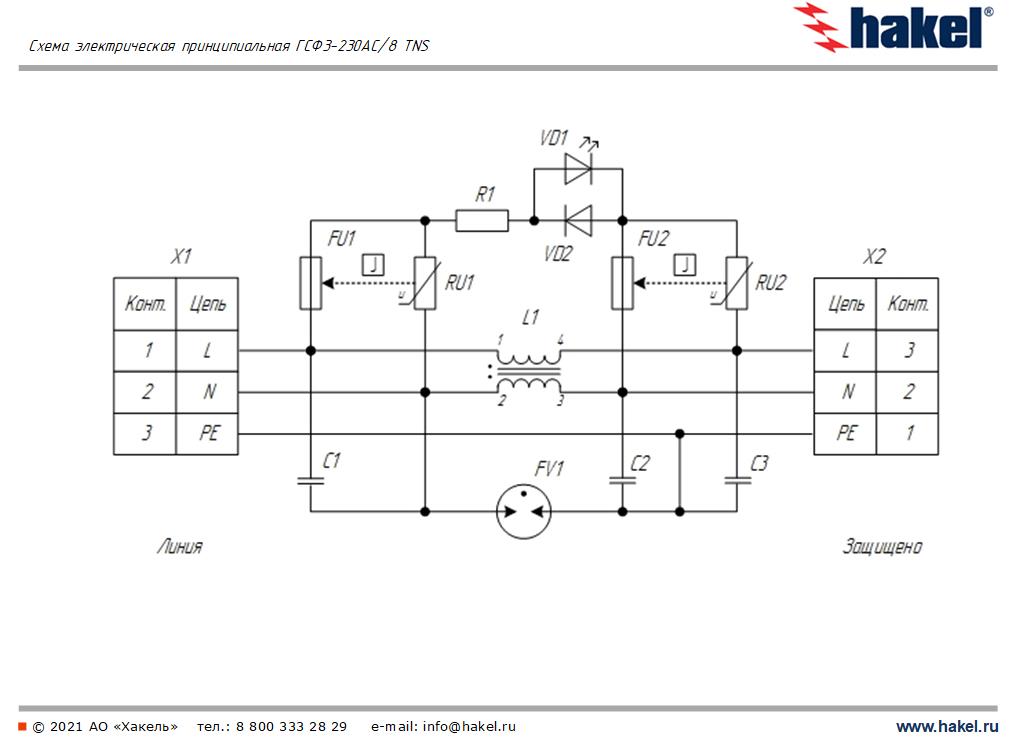

схема электрическая принципиальная ГСФ3-230АС/8 TNS

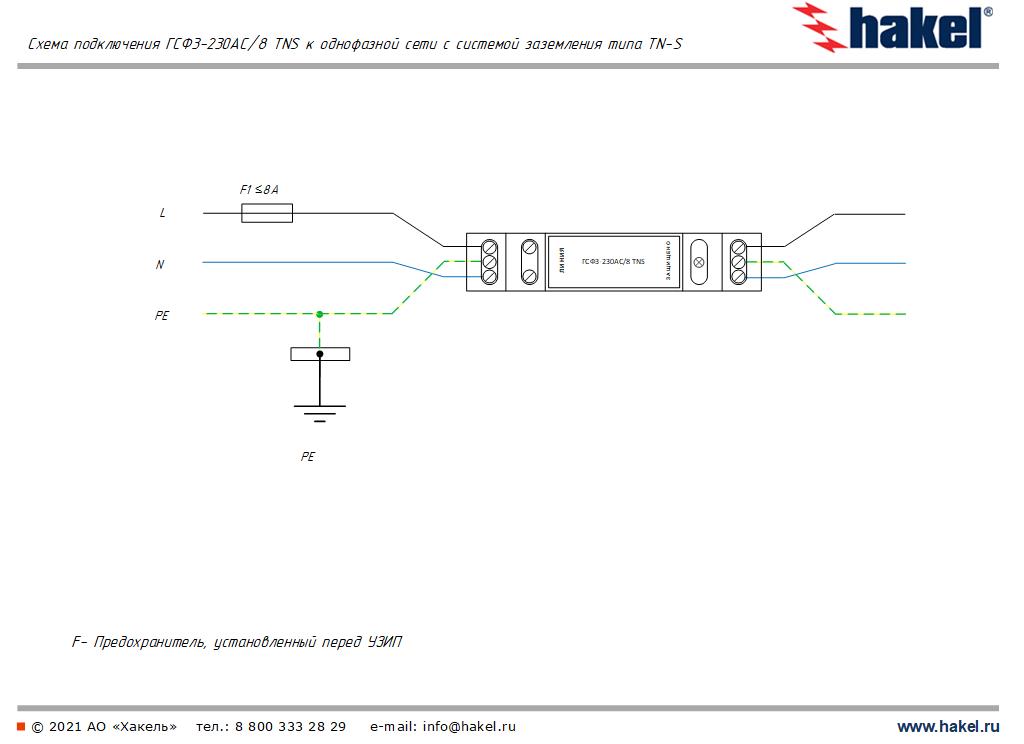

схема подключения ГСФ3-230АС/8 TNS к однофазной сети переменного тока с системой заземления типа TN-S

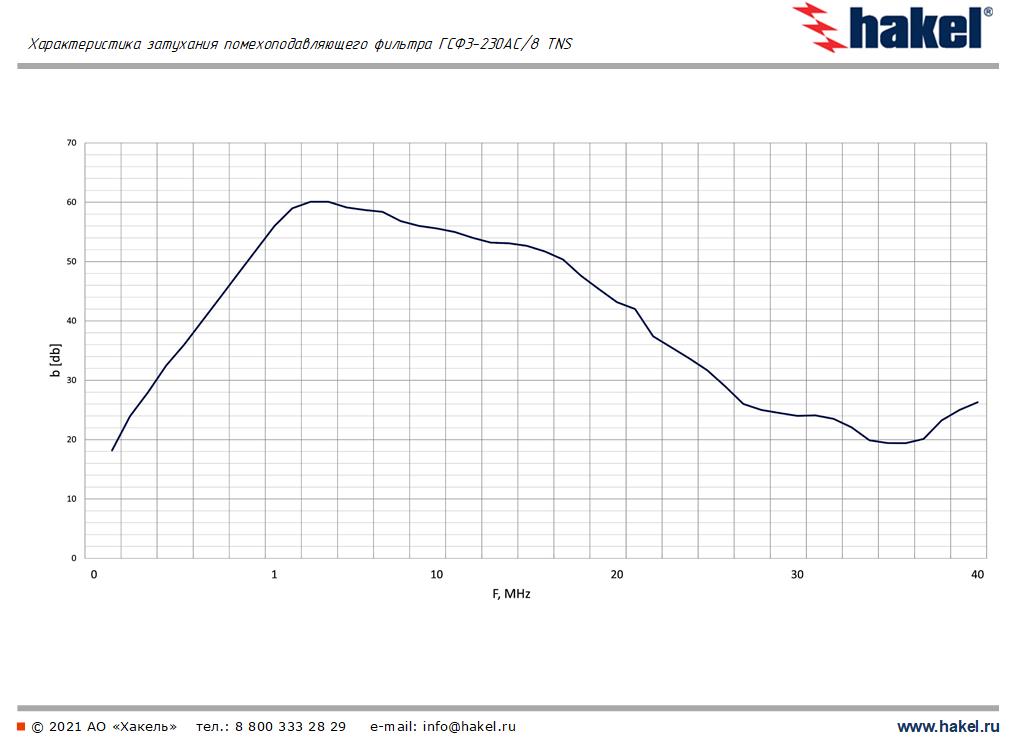

характеристика затухания помехоподавляющего фильтра ГСФ3-230АС/8 TNS
Сертификаты:
сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))
сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
Теория и особенности применения:
УЗИП и его параметры
Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H1

Технические харакетиристики:

Технические характеристики	ГСФ3-230АС/8 TNS
Класс испытаний УЗИП по ГОСТ IEC 61643-11	III
Вид защиты	L/N, L/PE, N/PE
Номинальное рабочее напряжение, UO	230 В AC
Макс. длительное рабочее напряжение, UC	275 В AC
Номинальный ток, IL	8 А
Номинальный разрядный ток L/N, In(8/20)	4.5 кА
Номинальный разрядный ток N/PE, In(8/20)	10 кА
Испытательный импульс L/N, Uoc(1.2/50)	6 кВ
Испытательный импульс N/PE, Uoc(1.2/50)	10 кВ
Уровень напряжения защиты L/N при Uoc, Up	< 1.0 кВ
Уровень напряжения защиты L/PE при Uoc, Up	< 1.5 кВ
Уровень напряжения защиты N/PE при Uoc, Up	< 1.2 кВ
Временное перенапряжение  UT, L/N	337 В/ 5 с
Временное перенапряжение  UT, N/PE	1200 В/ 0.2 с
Время срабатывания L/N, tA	< 25 нс
Время срабатывания N/PE, tA	< 100 нс
Номинал защитного предохранителя	25**** A gL/gG
Номинальный ток короткого замыкания	6 кАrms
Ток потребления светодиодной сигнализации, L/N	< 1 мА
Вид климатического исполнения по ГОСТ 15150	У2.1**
Рабочая температура, υ	-40...+80 °C
Сечение присоединяемых проводников:
- жесткий одножильный	до 4 мм²
- гибкий множильный	до 2.5 мм²
Момент затяжки винтовых клемм	0.5 Н·м
Степень защиты в соответствии с ГОСТ 14254	IP20
Монтаж	DIN-рейка 35 мм
Материал корпуса	Polyamide PA6, UL94 V-0
Цвет корпуса	серый
Cрок эксплуатации	не менее 10 лет
Параметры фильтра:
Полоса заграждения фильтра	0.15-35 МГц
Затухание фильтра:
- в полосе заграждения	не менее 30 дБ
- на частоте 2 МГц	не менее 60 дБ
Постоянные фильтра:
Сх	150 нФ
Сy	22 нФ
L	2 мГн
Масса	70 г
Номер по каталогу	301 101





Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.

Технические характеристики	ГСФ3-230АС/8 TNS (LT)
Рабочая температура	-60...+80 °C
Вид климатического исполнения по ГОСТ 15150	УХЛ2.1**
Гарантийный срок эксплуатации, год	5
Номер по каталогу	301 102
