Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения

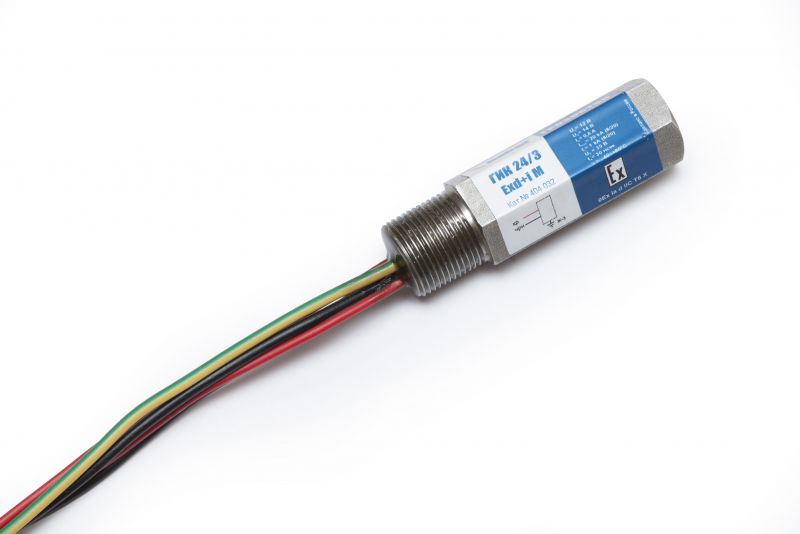

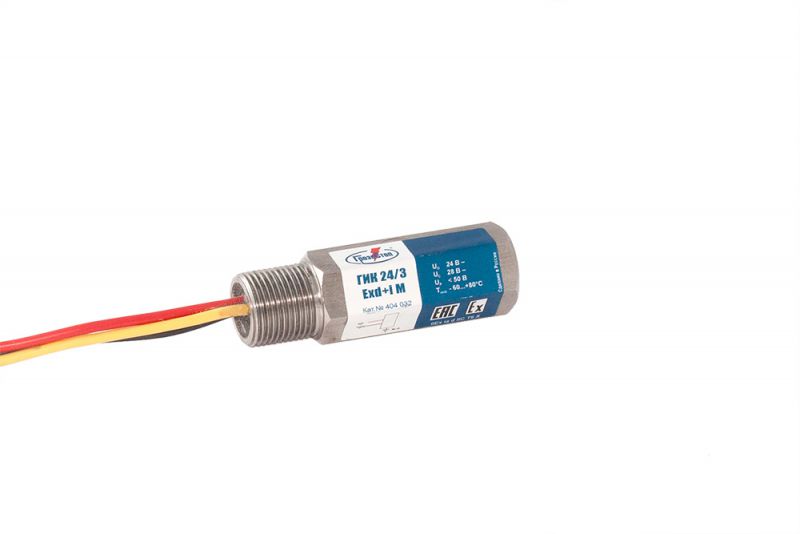

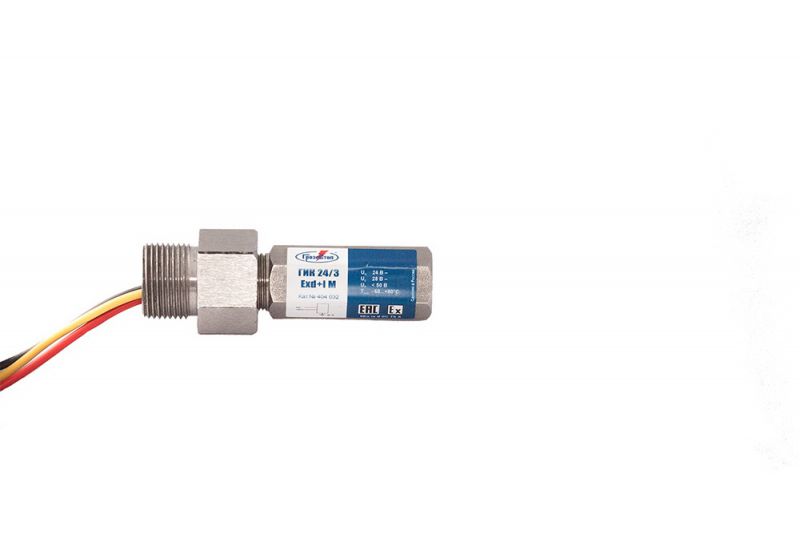

ГИК Exd+i **

обеспечивается следующими видами взрывозащиты "взрывонепроницаемая оболочка «d»  и искробезопасность «ia»" (для  уровня  взрывозащиты Ga и Gb электрооборудования группы II) по ТР ТС 012/2011 (ГОСТ IEC 60079-1-11 «Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки “d”», ГОСТ 31610.11-2014 «Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «i», а также выполнением требований ГОСТ 31610.0-2014 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»), а именно:

- электрические элементы заключены в оболочку со степенью защиты от внешних воздействий IP67 с толщиной стенки не менее 1,2 мм;

- цилиндрические резьбовые соединения выполнены с шагом резьбы, мм ≥ 0,7;

- число полных непрерывных ниток резьбы  ≥ 8,0;

- осевая длина резьбы, мм ≥ 13,5;

- постоянно подсоединенный кабель введен в оболочку и залит компаундом на глубину ≥ 20 мм;

- при испытании и оценке цепей на искровое воспламенение использовался коэффициент безопасности 1,5;

- при оценке температурного класса поверхности использовался коэффициент безопасности по напряжению или току 1,0;

- оборудование, отвечающее требованиям к разделениям табл. 5 ГОСТ 31610.11-2014, должно быть снабжено оболочкой со степенью защиты не ниже IP20 в соответствии с условиями эксплуатации и требованиями МЭК 60529;

- изоляция между искробезопасной цепью и корпусом или заземленными частями электрооборудования должна выдерживать эффективное испытательное напряжение не менее 500 В;

- температура нагрева наружной поверхности оболочки изделия не превышает допустимую для температурного класса  Т6 по ГОСТ 31610.0-2014 с учетом максимальной температуры окружающей среды.
