Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения

УЗИП серии ГИC

ГИС 1И 24/РВС

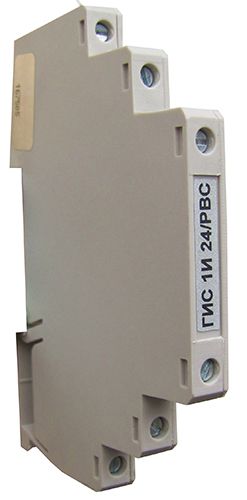

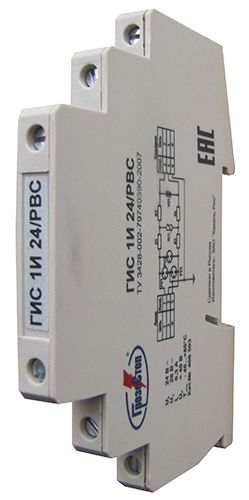

Устройство защиты от импульсных перенапряжений и помех  ГИС 1И 24/РВС ТУ 3428-002-79740390-2007, применяется в распределенных сетях в пределах 1 - 2 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003 и ГОСТ Р МЭК 62305-1). Конструкция УЗИП не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.  Устройство ГИС 1И 24/РВС предназначено для защиты двухпроводных цепей сигнальных линий систем управления и измерения, шин передачи данных от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.).   Первая ступень защиты выполнена на газонаполненных разрядниках, вторая на оксидноцинковом варисторе, третья – на TVS-диодах с максимальной импульсной рассеиваемой мощностью Pобр. = 1500 Вт. Ступени разделены резисторами. Устройство ГИС 1И 24/РВС выполнено в тонком пластмассовом корпусе класса защиты IP20. Крепление устройства осуществляется на 35 мм DIN-рейку при помощи специального металлического замка на тыльной стороне корпуса, имеющего гальваническое соединение с контактом РЕ. В корпусе устройства установлены клеммы для подключения проводников защищаемой линии. Устройство защищено от подделки с помощью голографической наклейки.

Структура наименования ГИС 1И 24/РВС: ГИС - устройство  для защиты оборудования слаботочных цепей,  размещено в корпусе толщиной 7.3 мм для крепления на DIN-рейку 35 мм; 1 - количество защищаемых пар проводников; 24 - номинальное рабочее напряжение линия-линия Uo = 24 В DC; РВС - трехкаскадная схема защиты: разрядник-варистор-супрессор.

Схемы:

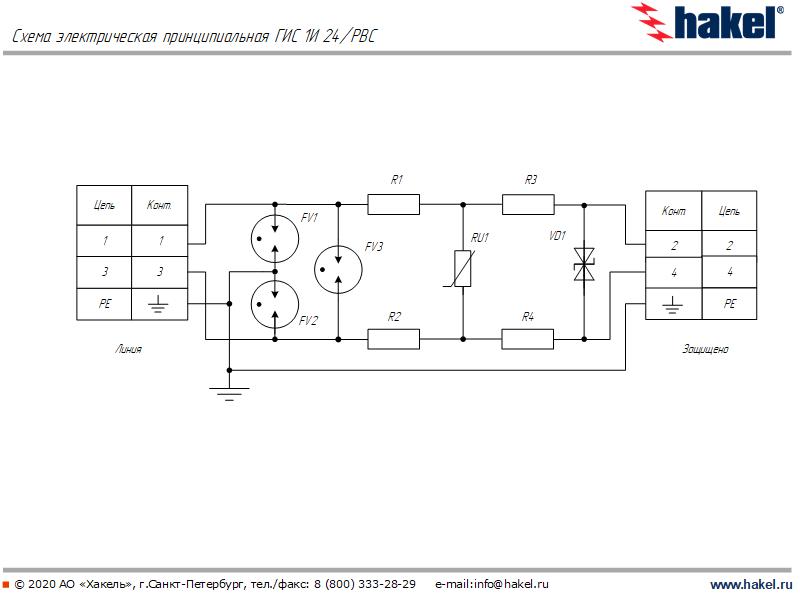

схема электрическая принципиальная ГИС 1И 24/РВС

Сертификаты:

сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT)) сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012  сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015  сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)

Теория и особенности применения:

УЗИП и его параметры

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

клеммная коробка HAKELBOX-6-S

Технические характеристики:

Технические характеристики		ГИС 1И 24/РВС
Количество защищаемых пар		1
Номинальное рабочее напряжение, линия/линия, DC/AC	Uo	24 В/16 В
Макс. длительное рабочее напряжение, линия/линия, DC/AC	UC	28 В/20 В
Номинальный ток	IL	0.3 А
Устойчивость к переменному току,50 Гц, линия/PE		5 А
D1 Импульсный ток (10/350), линия/PE	Iimp	500 А
D1 Суммарный импульсный ток (10/350), линия+линия/PE	ITotal	1 кА
С2 Номинальный разрядный ток (8/20), линия/линия, линия/РЕ	In	5 кА
C2 Суммарный разрядный ток (8/20), линия+линия/PE	ITotal	10 кА
Уровень напряжения защиты при In (8/20), линия/линия	Up	< 100 В
Уровень напряжения защиты при In (8/20), линия/PE	Up	< 250 В
С3 Уровень напряжения защиты при скорости нарастания 1кВ/мкс, линия/линия	Up	40 В
С3 Уровень напряжения защиты при скорости нарастания 1кВ/мкс, линия/PE	Up	120 В
Время срабатывания, линия/линия	tA	1 нc
Время срабатывания, линия/PE	tA	< 100 нc
Вносимое сопротивление (в проводник)		6.6 Ом
Скорость передачи данных, не более		1 Мбит/с
Вид климатического исполнения по ГОСТ 15150-69		У2.1**
Рабочая температура		-40...+80 °C
Степень защиты в соответствии с ГОСТ 14254-2015		IP20
Монтаж		DIN-рейка 35 мм
Cечение присоединяемых проводников		многожильных: 0.25-2.5 мм²; одножильных: 0.25-4 мм²
Материал корпуса		Polyamide PA6
Цвет корпуса		серый
Категория в соответствии с ГОСТ IEC 61643-21		C2, C3, D1
Масса		42 г
Номер по каталогу		406 503



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.



Технические характеристики		ГИС 1И 24/РВС (LT)
Вид климатического исполнения по ГОСТ 15150-69		УХЛ2.1**
Рабочая температура		-60...+80°C
Гарантийный срок эксплуатации, год		5
Номер по каталогу		406 513
