РСМ 232/24 Р

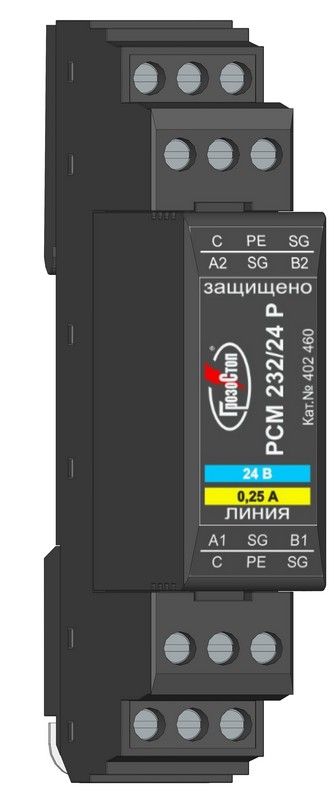

РСМ 232/24 Р, ТУ 3428-002-79740390-2007, УЗИП со сменным модулем, предназначено для защиты  линий последовательного трёхпроводного интерфейса RS-232 (с сигнальной землёй) со скоростью передачи данных до 10 Мбит/с от импульсных перенапряжений (грозовых, электростатических разрядов и др.).  Количество защищаемых пар проводников 1. Uo = 24 В DC; IL = 250 мА. In(8/20) = 20 кА. Возможность подключения экрана кабеля через шунтирующую емкость и газонаполненный разрядник.   Применяется в распределенных сетях постоянного и переменного тока в пределах 0B - 2 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003 и ГОСТ Р МЭК 62305-1).   УЗИП серии РСМ 232/24 P: Первая ступень защиты выполнена на газонаполненных разрядниках способных пропускать номинальный разрядный ток In(8/20) = 20 кА, вторая ступень на TVS-диоде с Рppm = 1500 Вт в мостовой схеме. Ступени разделены резисторами. Особенностью является то, что подключение экрана кабеля к системе уравнивания потенциалов возможно как напрямую (клемма PE), так и через газонаполненный разрядник и конденсатор (клемма C). Выпускается для сетей постоянного и переменного тока с номинальным рабочим напряжением Uo = 18/24 В AC/DC. Скорость передачи данных до 10 Мбит/с. Количество защищаемых пар проводников 1, подключение с помощью винтовых клемм 4 мм². Состоит из базового модуля, устанавливаемого на рейку, к которому подключаются провода защищаемой линии и сменного модуля, в котором расположены элементы защиты. Структура наименования РСМ 232/24 P: РСМ - устройство серии (Р)убеж (С)лаботочное со сменным (М)одулем для защиты оборудования слаботочных цепей с номинальным током IL = 250 мА, размещено в корпусе для крепления на DIN-рейку 35 мм; 232 - устройство для защиты оборудования от заноса высокого потенциала со стороны интерфейса RS-232, со скоростью передачи данных 10 Мбит/с 12 - номинальное рабочее напряжение Uo = 24 В DC. P - экран кабеля подключается через газонаполненный разрядник.   Пример: PCM 232/24 P - УЗИП со сменным модулем производства АО "Хакель" для защиты оборудования слаботочных цепей от заноса высокого потенциала со стороны интерфейса RS-232, со скоростью передачи данных 10 Мбит/с с подключением экрана кабеля через газонаполненный разрядник, размещено в корпусе для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников - 1, номинальное рабочее напряжение Uo = 24 В DC, номинальный ток IL = 250 мА, , первая ступень защиты выполнена на газонаполненных разрядниках с In (8/20) = 20 кА, вторая ступень защиты выполнена на TVS-диодах с Рppm = 1500 Вт. Сделано в России.

Схемы:

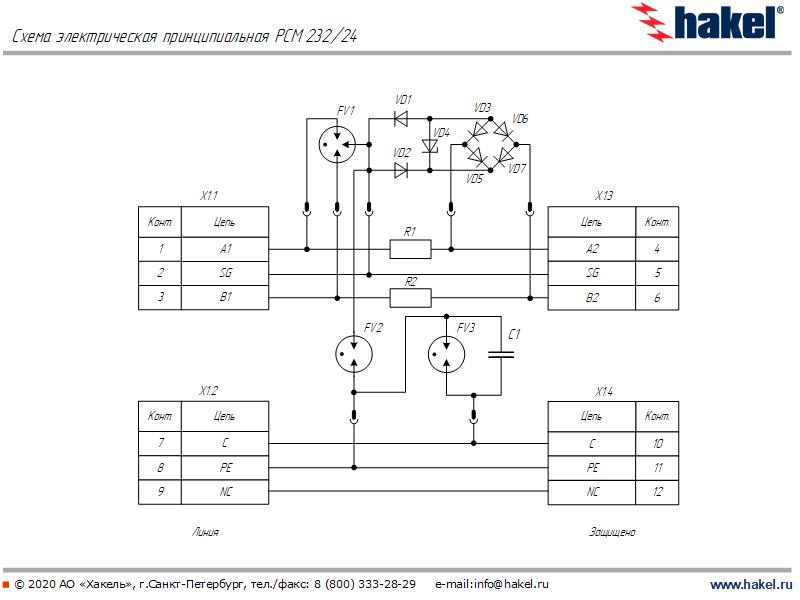

схема электрическая принципиальная РСМ 232/24 Р
