ГИК 6/* Exd **

ГРОЗОСТОП® ГИК 6/* Exd M

ГРОЗОСТОП® ГИК 6/* Exd N

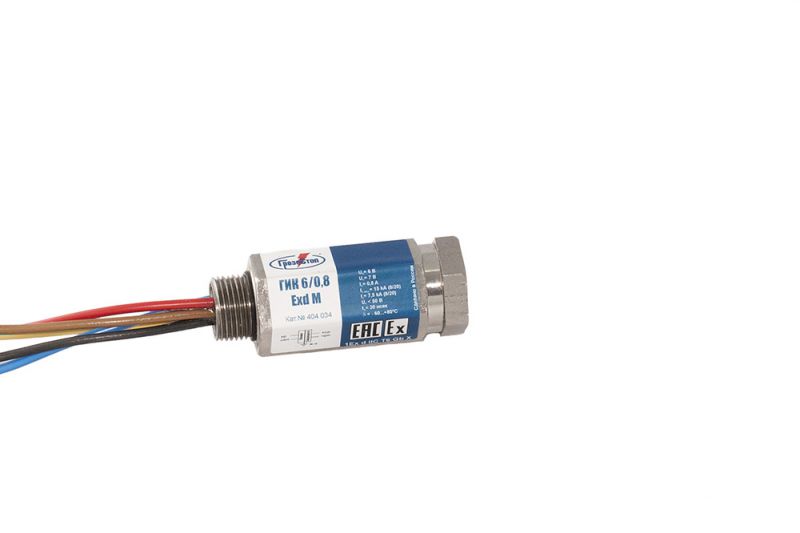

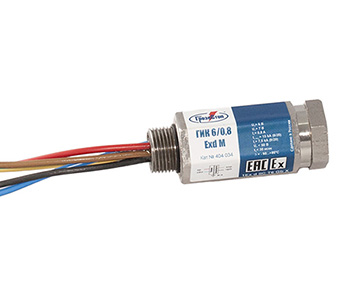

УЗИП в корпусе из нержавеющей стали с гайкой-заглушкой. Количество защищаемых пар проводников 1. Iimp(10/350)= 2 кА. Uо= 6 В DC. IL= 0.8, 2 А. Скорость передачи данных до 1 Мбит/с. Вид взрывозащиты - взрывонепроницаемая оболочка.

УЗИП серии ГРОЗОСТОП® ГИК 6/* Eхd **, ТУ 3428-002-79740390-2007 предназначены для защиты полевого оборудования распределенных сетей аппаратуры промышленной автоматизации от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок в пределах 0_А(В) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

УЗИП серии ГРОЗОСТОП® ГИК 6/* Eхd **, ТУ 3428-002-79740390-2007 в корпусе из нержавеющей стали с гайкой-заглушкой.

- Выполнено из устойчивой к коррозии нержавеющей стали и ввинчивается в технологическое полевое устройство в дополнительный гермоввод.

- Применяются во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок согласно маркировке взрывозащиты 1Ex d IIC T6 Gb X (в соответствии с ТР ТС 012/2011, ГОСТ 31610.0-2014, ГОСТ Р МЭК 60079-18 – 2008).

- Конструкция УЗИП предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных зонах классов 1 – 2.

- Первая ступень защиты выполнена на газонаполненных разрядниках, вторая на TVS-диодах с Рppm=1500 Вт.

- Выпускаются на номинальное рабочее напряжение UО= 6 В DC, максимальный ток IL= 0.8, 2 А, вид резьбы М20х1,5 male - метрическая, 1/2”-14 male - дюймовая.
- Скорость передачи данных до 1 Мбит/с.

Обеспечение взрывозащиты:

Взрывозащищенность устройств серии ГИК 6/* Exd ** обеспечивается видом взрывозащиты "взрывонепроницаемые оболочки «d»" (для уровня взрывозащиты Gb электрооборудования группы II) по ТР ТС 012/2011 (ГОСТ IEC 60079-1 – 2011 «Взрывоопасные среды. Часть 1. Оборудование с взрывозащитой вида «взрывонепроницаемые оболочки «d», а также выполнением требований ГОСТ 31610.0-2014 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»), а именно:

- электрические элементы заключены в оболочку со степенью защиты от внешних воздействий IP67 с толщиной стенки не менее 1,2 мм;

- цилиндрические резьбовые соединения выполнены с шагом резьбы, мм ≥ 0,7;

- число полных непрерывных ниток резьбы ≥ 8,0; - осевая длина резьбы, мм ≥ 13,5;

- постоянно подсоединенный кабель введен в оболочку и залит компаундом на глубину ≥ 22 мм;

- заглушка взрывонепроницаемой оболочки защищена от самопроизвольного ослабления согласно ГОСТ IEC 60079-1 – 2011;

- температура нагрева наружной поверхности оболочки изделия не превышает допустимую для температурного класса Т6 по ГОСТ 31610.0-2014 с учетом максимальной температуры окружающей среды.

Структура наименования ГРОЗОСТОП® ГИК 6/* Exd **:

ГРОЗОСТОП® - торговая марка выпускаемых АО "Хакель" УЗИП;

ГИК - устройство для защиты оборудования слаботочных цепей, размещено в корпусе из нержавеющей стали;

6 - номинальное рабочее напряжение Uо= 6 В DC;

* - максимальный ток IL= 0.8, 2 А;

Exd - вид взрывозащиты - взрывонепроницаемая оболочка;

**- вид резьбы M - метрическая, N - дюймовая.

Пример: ГРОЗОСТОП® ГИК 60,8 Exd M - УЗИП производства АО "Хакель" для защиты оборудования слаботочных цепей в корпусе из нержавеющей стали, количество пар защищаемых проводников -1, номинальное рабочее напряжение Uо= 6 В DC, максимальный ток IL= 0.8 А, вид взрывозащиты - взрывонепроницаемая оболочка, резьба для подключения к полевому оборудованию метрическая М20х1,5 male.

Схемы:

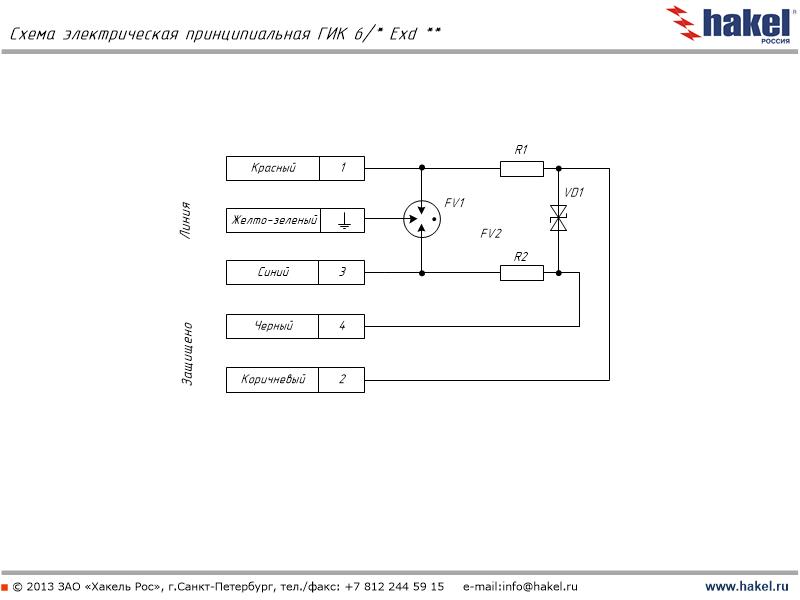

схема электрическая принципиальная ГИК 6/* Exd **

подключение УЗИП в корпусе с гайкой заглушкой к полевому оборудованию

Сертификаты:

cертификат соответствия требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015

сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)

Теория и особенности применения:

Технический бюллетень TNP013 28.01.2014 г. Устройства защиты от импульсных перенапряжений для взрывоопасных зон.

Специальные условия безопасного применения «Х»:

Знак «Х» в маркировке взрывозащиты ГИК 6/* Exd ** указывает:

- УЗИП выпускается с постоянно присоединенным кабелем. Подключение свободного конца кабеля должно проводиться в соответствии с требованиями производителя.

ГИК 6/* Exd ** рекомендуется размещать:

- во взрывоопасной зоне классов 1 и 2 для защиты оконечных полевых устройств Ex c взрывозащитой вида «d»;

- в ЩЗИП®-ТМ во взрывоопасных и взрывобезопасных зонах.

При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а так же защищенного кабеля и заземляющего проводника.

Подключение устройств ГИК 6/* Exd ** к шине заземления осуществляется с помощью соединительного проводника сечением 2,5 мм². Заземляющий проводник должен иметь по возможности наименьшую длину (максимально 1 м).
