Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В

УЗИП класса I+II+III

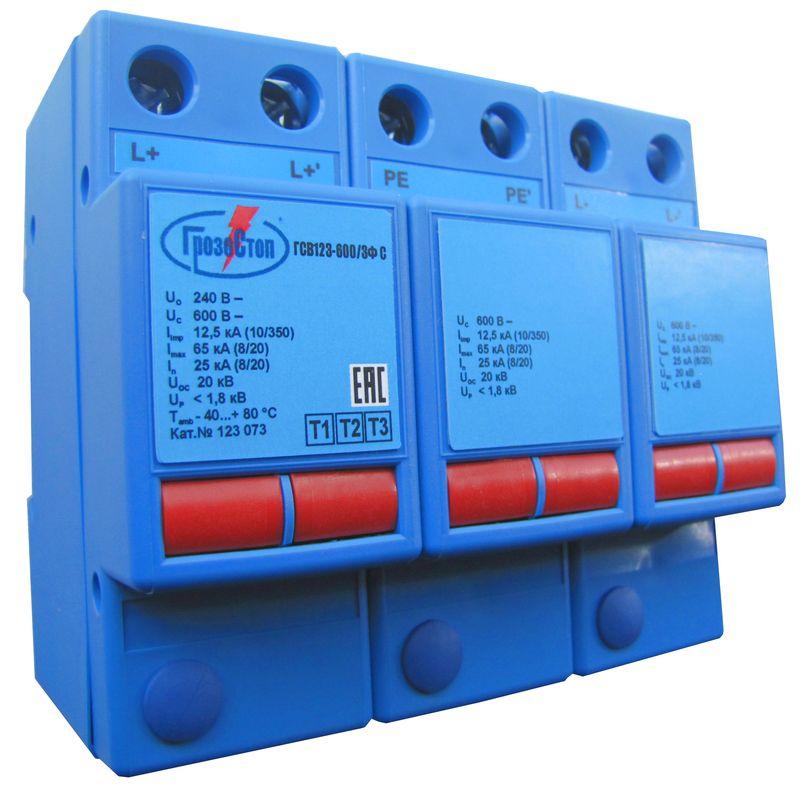

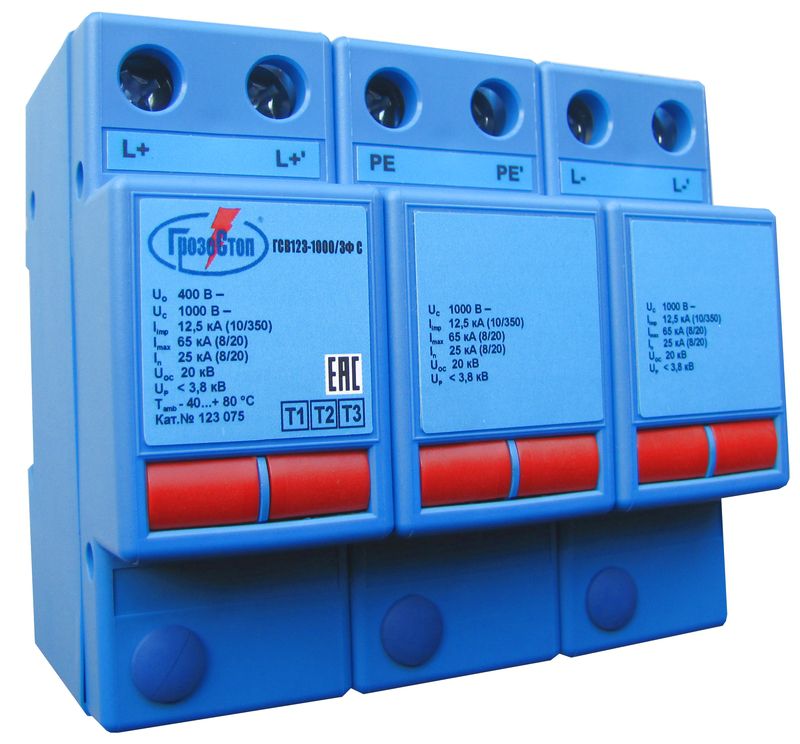

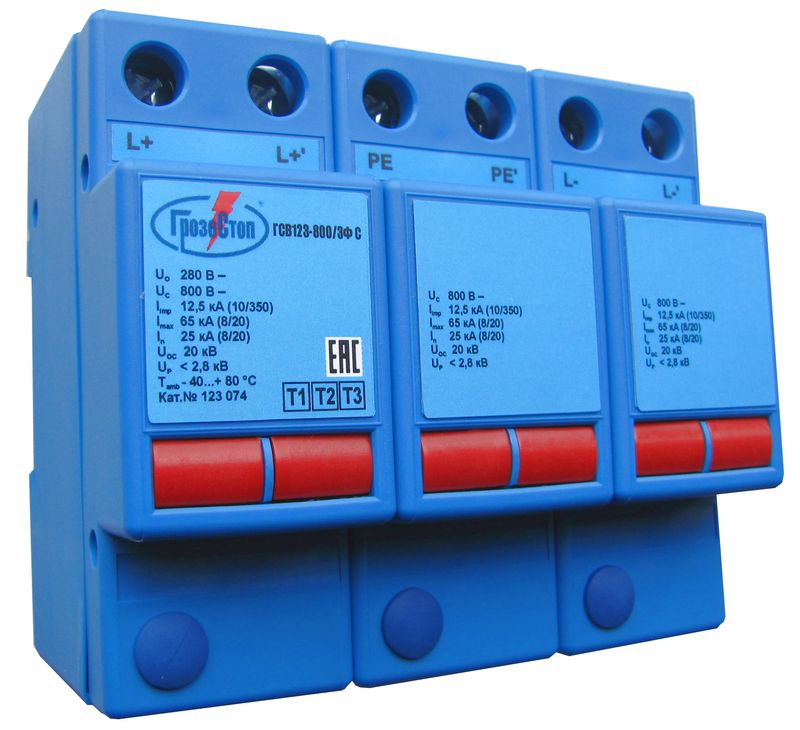

ГСВ123-*/3Ф С

Трехполюсные УЗИП класса испытаний I+II+III ограничивающего типа для защиты оборудования силовых цепей фотоэлектрических систем. Uс = 600, 800, 1000 В DC. Iimp(L-/L+; L/PE) (10/350)= 12.5 кА.
Устройства серии ГРОЗОСТОП® ГСВ123-*/3Ф С по способности выдерживать токовые нагрузки соответствуют УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II и III.  Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В  при воздушном или кабельном вводе электропитания.
ГСВ123-*/3Ф С, ТУ 3428-002-79740390-2007 – серия УЗИП класса I+II+III на основе оксидно-цинковых варисторов для защиты оборудования силовых цепей фотоэлектрических систем.   • Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I, II и III ступенями защиты. • Предназначены для защиты силовых цепей L-/PE, L+/PE, L-/L+. • Способны отводить импульсы тока Iimp (L/PE)(10/350)= 12.5 кА, Imax (L/PE)(8/20)= 65 кА. • Выпускаются на максимальное длительное рабочее напряжение Uc = 600, 800, 1000 В DC. • Варисторные секции снабжены терморасцепителями. В исправном состоянии УЗИП индикатор утоплен, в неисправном - выдвинут. • Для удаленного контроля ГРОЗОСТОП® ГСВ123-*/3Ф С дополнительно cнабжены “сухими” контактами дистанционной сигнализации.
Схемы:
принципиальная схема УЗИП серии ГСВ123-*/3Ф С
Сертификаты:
сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))
сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
Теория и особенности применения:
УЗИП и его параметры
Защита силовых фотоэлектрических систем от импульсных перенапряжений.
Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H1

Технические характеристики:

Технические характеристики	ГСВ123-600/3Ф С	ГСВ123-800/3Ф С	ГСВ123-1000/3Ф С
Класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11	I+II+III	I+II+III	I+II+III
Вид защиты	L-/PE, L+/PE, L-/L+	L-/PE, L+/PE, L-/L+	L-/PE, L+/PE, L-/L+
Номинальное рабочее напряжение, UO	240 В DC	280 В DC	400 В DC
Макс. длительное рабочее напряжение, UC	600 В DC	800 В DC	1000 В DC
Импульсный ток, Iimp(10/350)	12.5 кА	12.5 кА	12.5 кА
Коммутируемый заряд, Q	6.25 A×с	6.25 A×с	6.25 A×с
Удельная энергия W/R, L/PE	39 кДж/Ом	39 кДж/Ом	39 кДж/Ом
Максимальный разрядный ток, Imax(8/20)	65 кА	65 кА	65 кА
Номинальный разрядный ток, In(8/20)	25 кА	25 кА	25 кА
Импульс комб. волной (1,2/50)	20 кВ	20 кВ	20 кВ
Уровень напряжения защиты при In, Up	< 2.4 кВ	< 3.1 кВ	< 4.1 кВ
Уровень напряжения защиты при Uoc, Up	< 1.8 кВ	< 2.8 кВ	< 3.8 кВ
Номинальный ток к.з., ISCCR	25 А	25 А	25 А
Номинал защитного предохранителя	315 A  gG	315 A  gG	315 A  gG
Номинал защитного предохранителя при "V" - соединении	63 A  gG	63 A  gG	63 A  gG
Вид климатического исполнения	У2.1**	У2.1**	У2.1**
Рабочая температура, υ	-40...+80 °C	-40...+80 °C	-40...+80 °C
Время срабатывания tA, L/N	< 25 нс	< 25 нс	< 25 нс
Степень защиты в соответствии с ГОСТ 14254	IP20	IP20	IP20
Монтаж	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников
- жесткий одножильный	35 мм²	35 мм²	35 мм²
- гибкий множильный	25 мм²	25 мм²	25 мм²
Материал корпуса	Polyamide PA6	Polyamide PA6	Polyamide PA6
Цвет корпуса	синий	синий	синий
Cрок эксплуатации	не менее 10 лет	не менее 10 лет	не менее 10 лет
Контакты дистанционной сигнализации
- электрическая прочность	3,75 кВэфф	3,75 кВэфф	3,75 кВэфф
- сопротивление изоляции	2 x 107 Ом	2 x 107 Ом	2 x 107 Ом
- макс. коммутируемый ток	~ 0.5 A	~ 0.5 A	~ 0.5 A
- макс. коммутируемое напряжение	~ 250 В	~ 250 В	~ 250 В
Масса	900 г	900 г	900 г
Номер по каталогу	123 073	123 074	123 075



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.



Технические характеристики	ГСВ123-600/3Ф С (LT)	ГСВ123-800/3Ф С (LT)	ГСВ123-1000/3Ф С (LT)
Рабочая температура	-60...+80 °C	-60...+80 °C	-60...+80 °C
Гарантийный срок эксплуатации, год	5	5	5
Номер по каталогу	123 173	123 174	123 175
