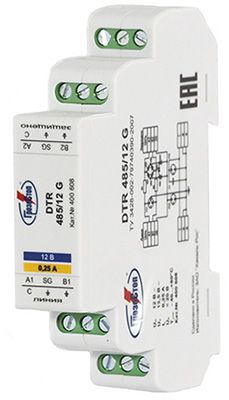

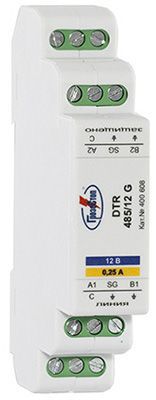

DTR 485/12 G

|
| |
| | УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников - 1. UO= 12 В. IL= 250 мА. In(8/20)= 20 кА. В УЗИП применяются TVS-диоды с Рppm=1500
Вт. Скорость передачи данных до 10 Мбит/с. Предназначено для защиты линии
последовательного интерфейса RS-485. Возможно подключение экрана
кабеля через шунтирующую емкость и газонаполненный разрядник. | |
|
УЗИП DTR 485/12 G ,
ТУ 3428-002-79740390-2007 предназначены для защиты линий
последовательного интерфейса RS-485 со скоростью передачи данных 10
Мбит/с от импульсных перенапряжений (грозозащита, защита от
электростатических разрядов и др.) в пределах 0В - 1 зон молниезащиты в
соответствии с ГОСТ Р МЭК 62305-1-2010.
| |
| |
УЗИП серии DTR 485/12 G, ТУ 3428-002-79740390-2007 размещены в корпусе для установки на DIN-рейку 35 мм.
- Первая ступень защиты выполнена на газонаполненных разрядниках с In(8/20)= 20 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых пар проводников - 1, подключение с помощью винтовых клемм 4.0 мм².
- Выпускаются на номинальное рабочее напряжение UO= 12 В DC, номинальный ток IL= 250 мА.
- Способны пропускать разрядный ток In (8/20)= 20 кА.
- Скорость передачи данных до 10 Мбит/с.
- Возможно подключение экрана кабеля к системе уравнивания
потенциалов через шунтирующую емкость и газонаполненный разрядник.
| | |
Структура наименования DTR 485/12 G:
485 - устройство для защиты оборудования от заноса высокого потенциала со стороны RS-485 скоростью передачи данных до 10 Мбит/с;
12 - номинальное рабочее напряжение Uо= 12 В DC;
G - экран кабеля подключается через газонаполненный разрядник. | |
| |
| |
| |
| |
|
 сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))
|
сертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012 |
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015 | | сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015) | |
|
Теория и особенности применения: | |
| |
| | |
Дополнительные принадлежности: | |
| |
| | |
 Технические характеристики
|
Технические характеристики
|
DTR 485/12 G
| |
Количество защищаемых пар
|
1
| |
Номинальное рабочее напряжение DC, UO |
12 В | |
Макс. длительное рабочее напряжение DC, UC |
13.5 В | |
|
250 мА | |
D1 Импульсный ток (10/350), Iimp, линия-РЕ, линия+линия-РЕ
|
2.5 кА |
C2 Номинальный разрядный ток (8/20), In, линия+линия-РЕ |
20 кА | |
Уровень напряжения защиты при In, Up:
линия-линия, линия-SG;
экран-РЕ, SG-PE |
< 30 В
< 500 В | |
C3 Уровень напряжения защиты при 1 кВ/мкс, Up:
линия-линия, линия-SG;
SG-PE, экран-PE |
< 70 В
< 370 В
| C3 Уровень напряжения защиты при 1 кВ/мкс, Up, SG-PE, экран-PE
| < 370 В | |
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами, Рppm |
|
Время срабатывания, tA, линия-линия, линия-SG/ SG-PE, экран-PE |
| |
Скорость передачи данных, не более
|
10 Мбит/с | |
Вносимое сопротивление в проводник, R
|
1.5 Ом | |
Паразитная емкость, С
|
1.5 нФ | Вид климатического исполнения по ГОСТ 15150-69
| У2.1**
| |
Рабочая температура |
-40...+80°C | |
Степень защиты в соответствии с ГОСТ 14254 |
IP20 | |
Монтаж |
DIN-рейка 35 мм | |
Cечение присоединяемых проводников |
0.25-4.0 мм² | |
Материал корпуса |
Polyamide PA6 | |
Цвет корпуса |
серый | |
Категория в соответствии с ГОСТ IEC 61643-21
|
C2, C3, D1 | |
Масса |
70 г | |
Номер по каталогу |
400 608 |
|
|
Серия УЗИП с индексом (LT) сертифицирована в системе добровольной
сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам ПАО «Газпром» и периодически подвергаются
тестированию и инспекционному контролю независимых экспертов.
УЗИП с
индексом (LT) предназначены для эксплуатации в микроклиматических
районах с диапазоном температур от -60°С до +80°С и на них
распространяется увеличенный гарантийный срок эксплуатации до 5 лет.
|
|
|
Технические характеристики
|
DTR 485/12 G (LT)
| |
Рабочая температура |
-60...+80°C | |
Гарантийный срок эксплуатации, год |
5 | |
Номер по каталогу |
400 609 |
| | |
|
|
