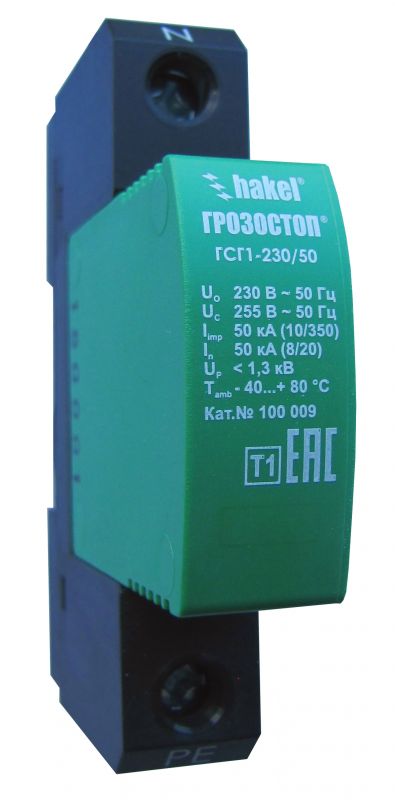

ГСГ1-230/50
|
| |
| | УЗИП класса испытаний I коммутирующего типа. Применяются для защиты нулевого проводника. Состоят из сменного модуля с газонаполненным разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм. UO = 230 В AC. Iimp (10/350)= 50 кA. | |
| |
Устройства ГРОЗОСТОП® ГСГ1-230/50 соответствуют УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11. Устанавливаются в пределах 0 - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначены для защиты оборудования в низковольтных силовых распределительных системах переменного тока до 1000 В при воздушном и кабельном вводе электропитания в цепи N-PE.
ГРОЗОСТОП® ГСГ1-230/50, ТУ 3428-002-79740390-2007 – УЗИП класса испытаний I на основе газонаполненного разрядника.
• Предназначены для защиты нулевого проводника N/PE.
• Состоят из сменного модуля c разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Способны отводить импульсы тока Iimp (10/350) = 50 кА.
• Выпускаются на номинальное напряжение системы Uо= 230 В AC.
• Применяются в сетях с системами заземления типа TN-S, TT и IT.
Внимание! Запрещена установка ГРОЗОСТОП® ГСГ1-230/50 в цепи L-N, L-PEN, L-PE, L+- L- так как из-за длительного воздействия сопровождающего тока УЗИП может выйти из строя.
| |
|
| |
Структура наименования ГРОЗОСТОП® ГСГ1-230/50:
ГРОЗОСТОП® - торговая марка выпускаемых АО "Хакель" УЗИП;
ГСГ - серия устройств для защиты оборудования распределительных сетей переменного тока до 1000 В на основе газонаполненных разрядников;
1 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;
230 - номинальное напряжение системы, UO AC:
50 - импульсный ток, Iimp(10/350).
Пример: ГРОЗОСТОП® ГСГ1-230/50 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей переменного тока до 1000 В на основе газонаполненного разрядника, УЗИП класса испытаний I в соответствии с ГОСТ IEC 61643-11, UO= 230 В АС, Iimp(10/350)= 50 кА, один полюс. | | | |
| |
| |
| |
| |
| |
| |
| |
|
 сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))
|
сертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015 |
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
| |
| |
Теория и особенности применения: | |
| |
| |
|
Дополнительные принадлежности: | |
| |
| |
| |
| |
|
 Технические характеристики:
|
Технические характеристики |
ГСГ1-230/50 | |
Количество полюсов
|
1
| |
Класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11 |
I
| |
Вид защиты |
N/PE
| |
Номинальное напряжение системы, UO |
230 В АС
| |
Макс. длительное рабочее напряжение, UC |
255 В АС | |
Сопротивление изоляции, Ri
|
> 1000 МОм
|
Импульсный ток (10/350), Iimp |
50 кА
| |
Коммутируемый заряд, Q
|
25 A×с
| |
Удельная энергия, W/R
|
625 кДж/Ом
| |
Временное перенапряжение, UT
|
1200 В/ 0,2 с
|
Номинальный разрядный ток, In(8/20) |
50 кА
| |
Уровень напряжения защиты при Iimp, Up
|
<1,3 кВ
| |
Отключающая способность сопровождающего тока, Ifi
|
100 A
| |
Рабочая температура |
-40...+80 °C
| |
Время срабатывания, tA |
< 100 нс
| |
Степень защиты в соответствии с ГОСТ 14254 |
IP20
| |
Монтаж |
DIN-рейка 35 мм
| |
Cечение присоединяемых проводников, макс. значения
|
| |
- жесткий одножильный |
35 мм²
| |
- гибкий множильный |
16 мм²
| |
Материал корпуса |
Polyamide PA6
| |
Cрок эксплуатации |
Не менее 10 лет
| |
Масса |
116 г
| |
Номер по каталогу | 100 009 |
|
|
|
Серия УЗИП с индексом (LT) сертифицирована в системе добровольной
сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам ПАО «Газпром» и периодически подвергаются
тестированию и инспекционному контролю независимых экспертов.
УЗИП с
индексом (LT) предназначены для эксплуатации в микроклиматических
районах с диапазоном температур от -60°С до +80°С и на них
распространяется увеличенный гарантийный срок эксплуатации до 5 лет.
|
|
|
Технические характеристики |
| |
Рабочая температура |
-60...+80 °C | |
Гарантийный срок эксплуатации, лет |
5
| |
Номер по каталогу |
100 009 |
| | |
|
|
