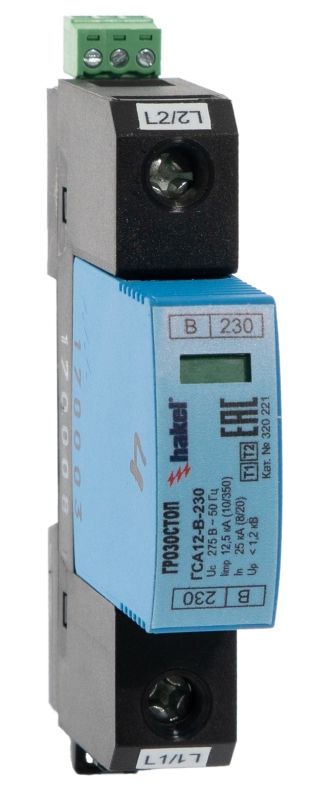

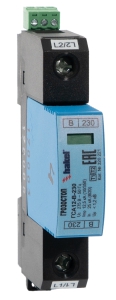

УЗИП типа ГСА12 В 230 1+0 C представляет собой однополюсный УЗИП ограничивающего типа на основе оксидно-цинковых варисторов класса испытаний I+II, согласно ГОСТ IEC 61643-11-2013.
ГСА12 В 230 1+0 С предназначен для защиты оборудования от поперечных перенапряжений (провод/провод) оборудования электропитания, автоматики и телемеханики в цепях переменного тока частотой 50 Гц с номинальным напряжением U0 = 230 В и максимальным длительно допустимым рабочим напряжением Uc = 275 В, а также в цепях постоянного тока с напряжением U0 = 300 В и максимальным длительно допустимым рабочим напряжением Uc = 350 В от воздействия импульсных грозовых перенапряжений и коммутационных перенапряжений, источниками которых являются переключения в цепях индуктивных и ёмкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения.
ГСА12 В-230 1+0 C устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и CO-153-34.21.122-2003) и конструктивно состоит из базового элемента (базы) ГСА В 1 C и сменного модуля защиты ограничивающего типа ГСА12 В 230.
База ГСА В 1 С выполнена в пластмассовом корпусе класса защиты IP20. Крепление базы осуществляется на 35 мм DIN-рейку при помощи специальной защёлки на нижней поверхности корпуса. Сменный модуль подключаются в базе с помощью ножевых контактов. В корпусе базы предусмотрен специальный ключевой элемент для сменных модулей на базе оксидно-цинкового варистора серии ГСА* В * для исключения их ошибочной установки и установки модулей других типов, не соответствующих базе ГСА В 1 С.
В корпусе базы ГСА В 1 С установлены винтовые клеммы «L1» и «L2» для подключения к УЗИП проводников защищаемой линии.

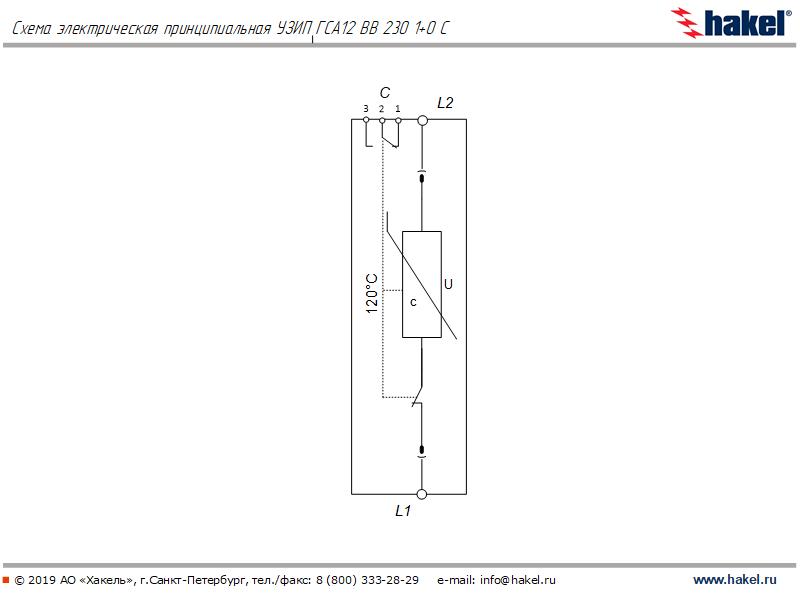

ГСА12 В 230 1+0 C оснащён визуальной механической системой сигнализации исправного состояния, связанной с тепловым расцепителем варистора и индикатором, расположенным на лицевой части модуля. В исправном состоянии индикатор имеет зелёный цвет, в аварийном – красный.
Система сигнализации так же управляет положением сухого контакта, размещённым в базе, что позволяет реализовать функцию дистанционного контроля исправного/неисправного состояния УЗИП. Подключение ДС к внешним цепям производится с помощью разъёмного соединения.
При неустановленном в базовом элементе модуле дистанционная сигнализация находится в положении «Авария» - линия не защищена.
Для упрощения идентификации УЗИП модуль ГСА12 В 230 имеет цветовую (цвет корпуса и маркировки) и дополнительную буквенно-цифровую маркировку.
Цветовая маркировка – цвет корпуса синий и цвет маркировки – белый.
Дополнительная буквенно-цифровая маркировка – на лицевой стороне модуля в верхней и нижней частях поля маркировки дополнительно крупным шрифтом в рамке нанесена краткая буквенно-цифровая маркировка УЗИП – В 230 (варистор с номинальным напряжением 230 В).
|
Технические характеристики
