HIS 400W1000

HIS 400W1000



HIS 400W1000 – микропроцессорный прибор непрерывного контроля сопротивления изоляции в сетях переменного тока с изолированной нейтралью, в соответствии с требованиями стандарта МЭК 60364-7-710.

• Визуальный контроль рабочего состояния прибора осуществляется двумя индикаторами. В нормальном режиме, когда сопротивление изоляции в норме, горит зеленый индикатор. В случае, если контролируемое сопротивление изоляции снижается ниже установленного значения, загорается красный мигающий индикатор.
• Для удаленного контроля HIS 400W1000 дополнительно снабжён “сухим” контактом дистанционной сигнализации.

• Прибор имеет выход типа "токовая петля" 4÷20 мА.
• Конструкция прибора не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.
• Предназначен для непрерывного автоматического контроля сопротивления изоляции относительно шины PE однофазных и трёхфазных сетей переменного тока с изолированной нейтралью (IT-сети) с максимальным рабочим напряжением ~ 440 В (без дополнительных дросселей).

• Используются, преимущественно, в системах электроснабжения электроустановок: медицинских учреждений; предприятий горной, нефте- и газодобывающей, металлургической и химической промышленности; железнодорожного и морского транспорта; специального научного и испытательного оборудования.

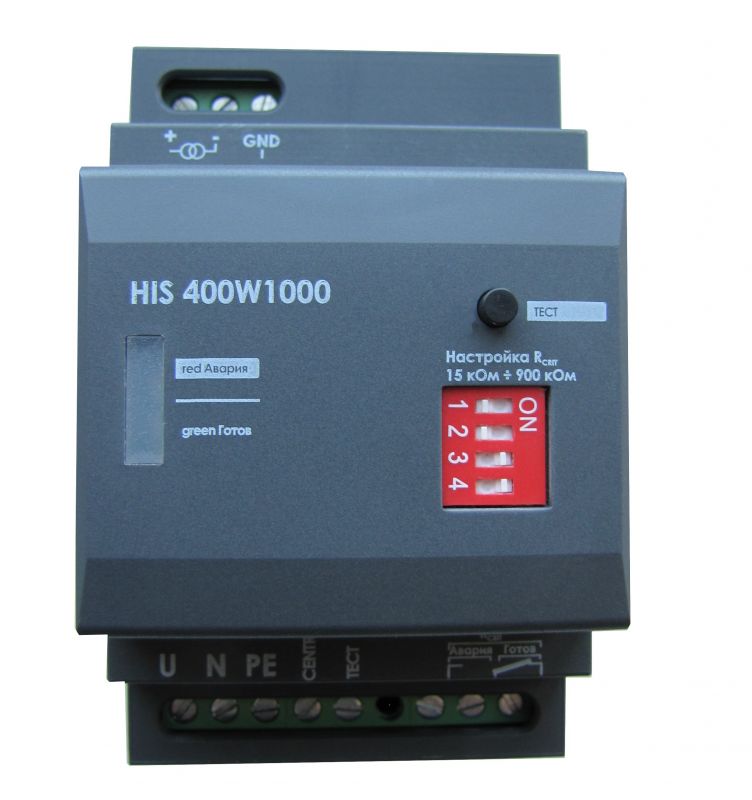

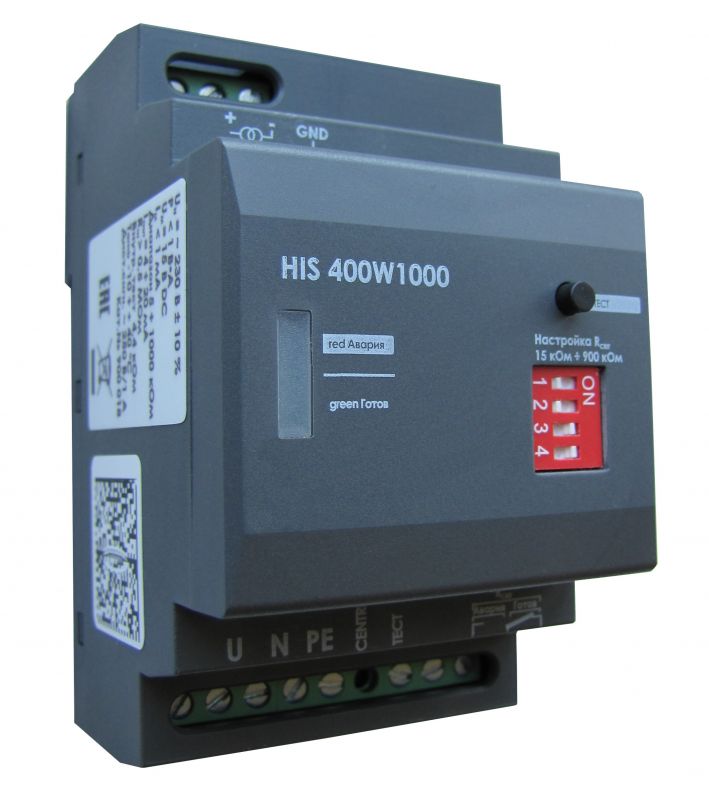

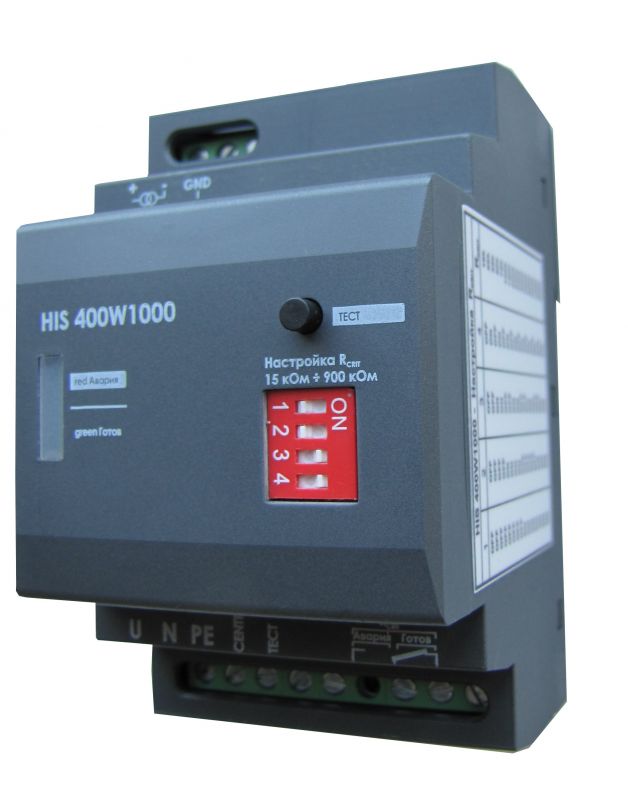

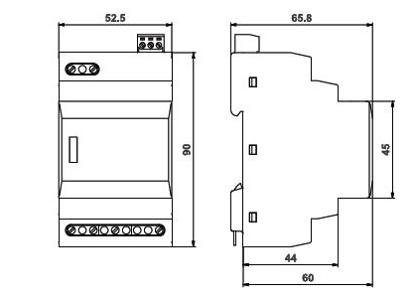

• Прибор HIS 400W1000 размещен в пластмассовом корпусе класса защиты IP20. Крепление устройства осуществляется на 35 мм DIN-рейку при помощи специальной защелки на тыльной стороне корпуса.


На лицевой стороне прибора размещены:

- четырёхкнопочный регулятор Настройки R_an, ступенчато устанавливающий значения контролируемого сопротивления изоляции;

- кнопка ТЕСТ, позволяющая провести внутренний контроль работы прибора;
- зелёный индикатор нормальной работы прибора ГОТОВ;
- красный индикатор снижения сопротивление изоляции ниже установленного значения АВАРИЯ.

В корпусе устройства установлены клеммы для подключения проводников контролируемой линии, схемы дистанционной сигнали-зации и измерения, а также внешней кнопки удалённого тестирования.



Клеммы PE и ART.CENTRE (средняя точка) являются входными клеммами прибора контроля изоляции. Для удаленного контроля устройство дополнительно снабжено «сухим» контактом дистанционной сигнализации (клеммы max 230 V~/1 А). Для измерения сопротивления изоляции прибор имеет выход типа "токовая петля" 4÷20 мА (клеммы «+» и «-»), а также клемма GND для подключения экрана кабеля. Для удалённого тестирования прибора выведена клемма EXT. TEST. Клеммы U и N для подключения питания прибора 220 V AC.

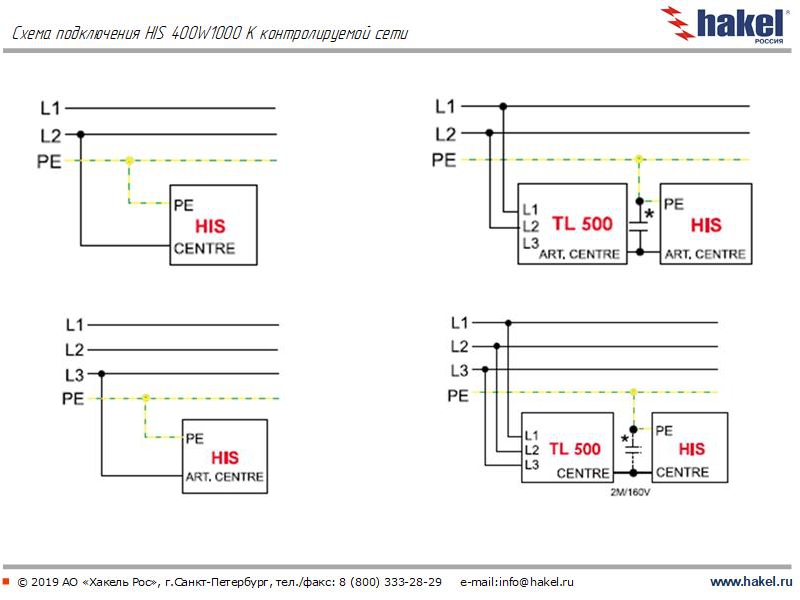

схема подключения к контролируемой сети

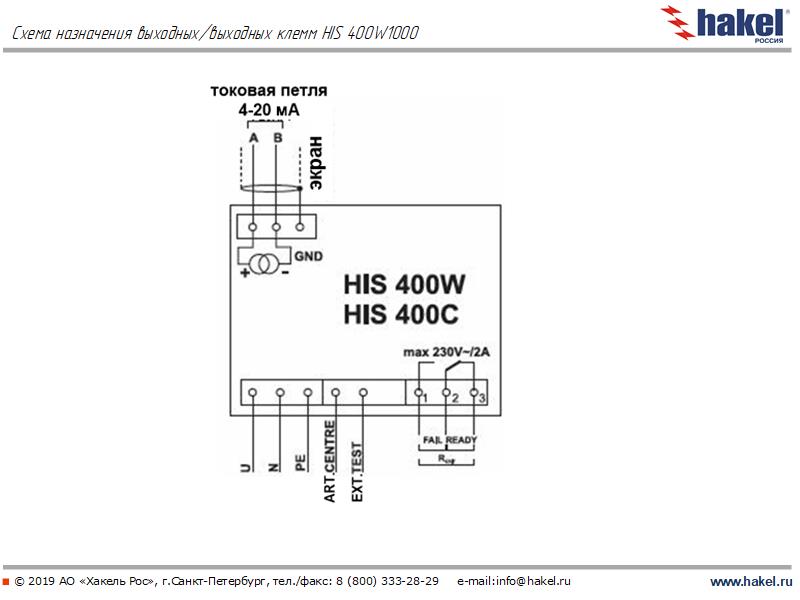

назначение входных/выходных клемм прибора

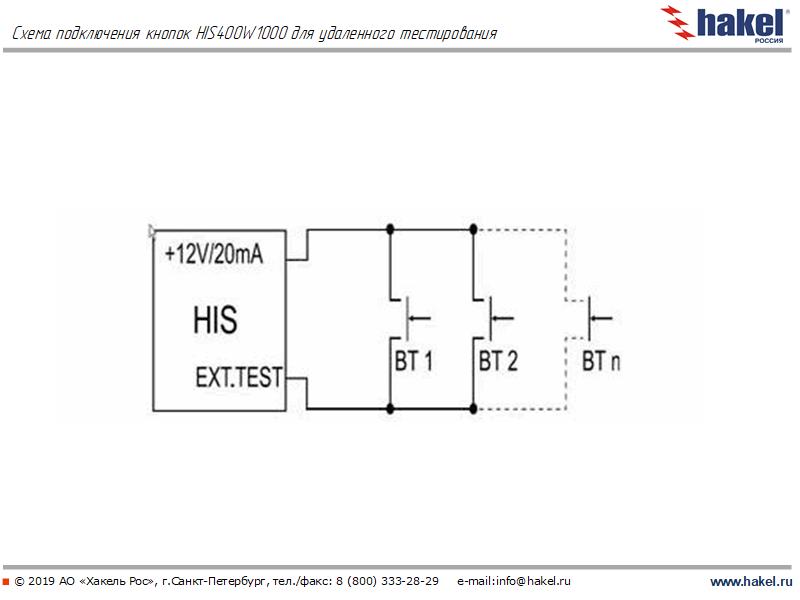

схема подключения кнопок для удаленного тестирования

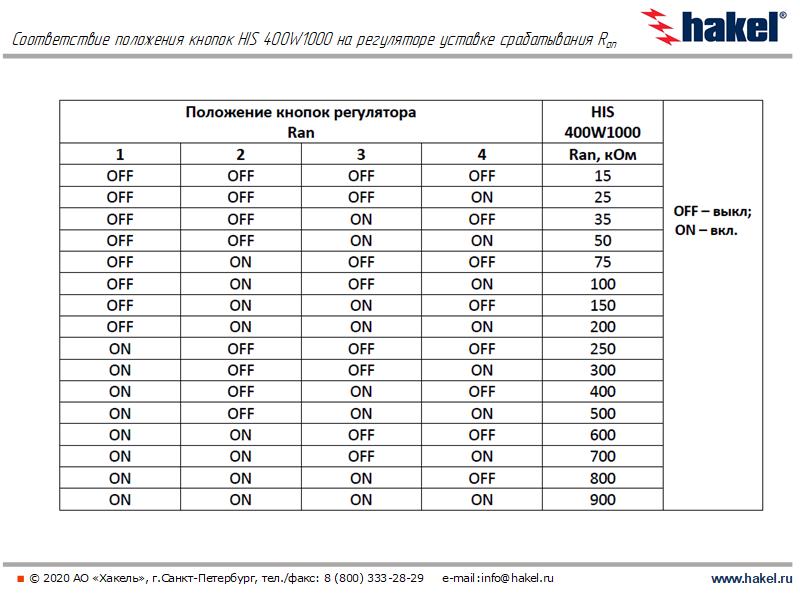

соответствие положения кнопок на регуляторе уставке срабатывания Ran

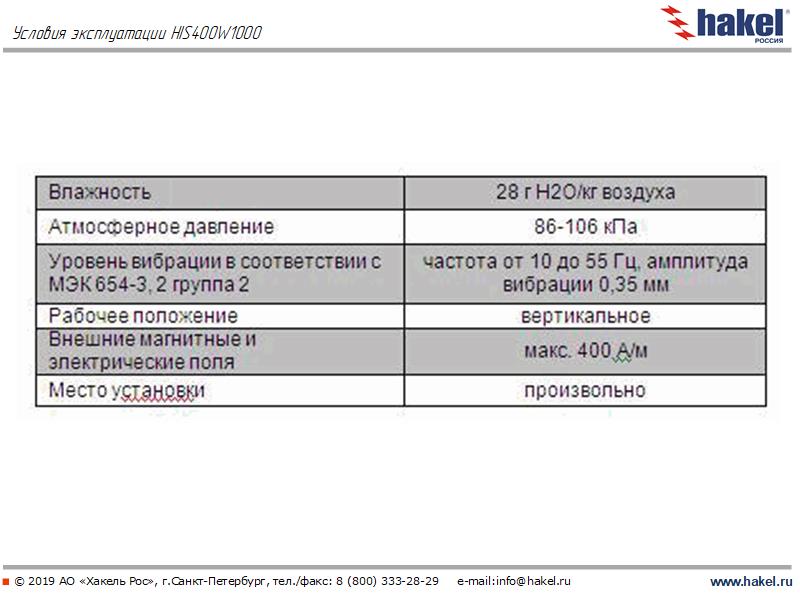

условия эксплуатации

Сертификаты:

декларация о соответствии ЕАЭС № RU Д-RU.МЛ02.В.00086/20 Приборов контроля изоляции серии HIS и аксессуаров к ним, серий : TL, MDS, TOM, TAR, ZJ требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" и Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств".

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015





Технические характеристики
