Устройство защиты от импульсных перенапряжений и помех ГИС 1БС 24/ПР ТУ 3428-002-79740390-2007, применяется в распределенных сетях в пределах 1 - 2 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003 и ГОСТ Р МЭК 62305-1). Конструкция УЗИП не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.
Устройство ГИС 1БС 24/ПР предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и т.п.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.). Применяются для защиты оборудования цепей, где недопустимо внесение дополнительных сопротивлений.

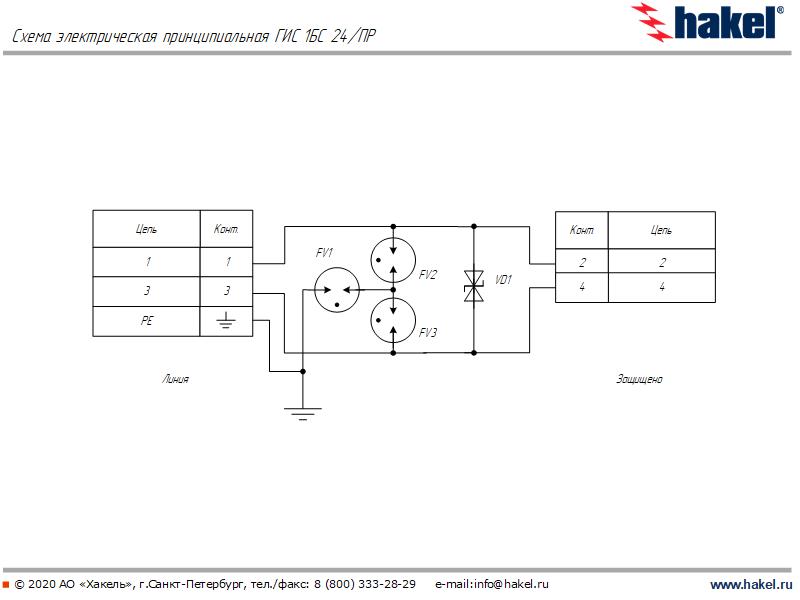

Первая ступень защиты УЗИП выполнена на газонаполненных разрядниках, вторая – на TVS-диодах.

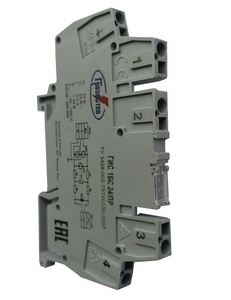

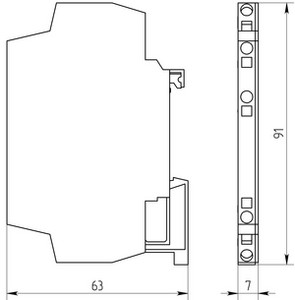

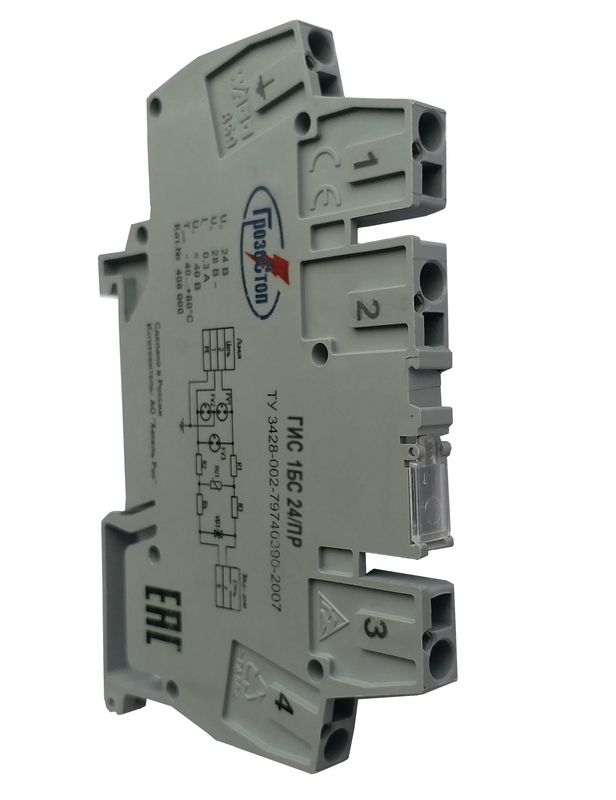

Устройство ГИС 1БС 24/ПР размещено в тонком пластмассовом корпусе (клемма с плоскими пружинными зажимами WAGO 859) для крепления на рейку DIN 35 мм. Корпус оборудован дополнительным заземляющим контактом с рейкой DIN. Устройство защищено от подделки с помощью голографической наклейки.
Устройство ГИС 1БС 24/ПР рекомендуется размещать возле защищаемого оборудования.
При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника.
Подключение устройств ГИС 1БС 24/ПР к шине заземления осуществляется с помощью проводника сечением 2,5 - 4 мм2. Заземляющий проводник должен иметь по возможности наименьшую длину.
|
Технические характеристики
