DTR 2F/T/3000-L
|
| |

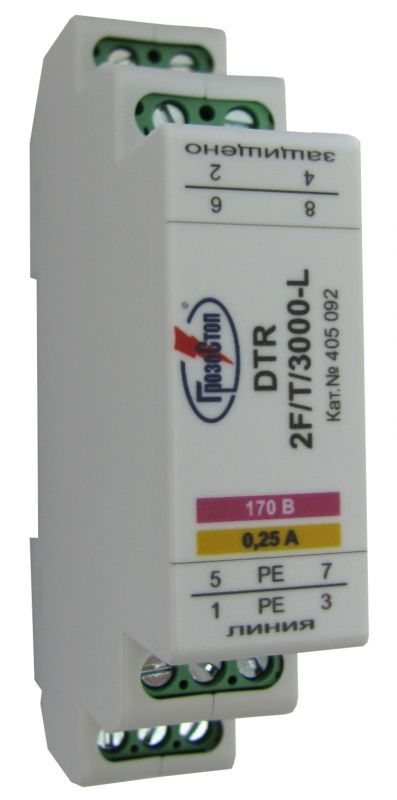

| | УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 2. UO= 170 В. IL= 250 мА. In (8/20) = 20 кА. В УЗИП применяется схема защиты с TVS-диодами с Рppm=3000 Вт. Скорость передачи данных до 10 Мбит/с. Предназначены для защиты аналоговых телефонных линий железнодорожной связи. | | | |
УЗИП серии DTR 2F/T/3000-L, ТУ
3428-002-79740390-2007 для защиты аналоговых телефонных линий железнодорожной связи со скоростью передачи данных до 10 Мбит/с от импульсных перенапряжений
(грозозащита, защита от электростатических разрядов и др.) в пределах 0В -1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.
УЗИП серии DTR 2F/T/3000-L, ТУ 3428-002-79740390-2007 размещены в корпусе для установки на DIN-рейку 35 мм.
- Первая ступень защиты выполнена на газонаполненных разрядниках с In (8/20) = 20 кА, вторая ступень с TVS-диодами с Рppm=3000 Вт.
- Количество защищаемых пар проводников 2, подключение с помощью винтовых клемм 0.25-4.0 мм².
- Выпускаются на номинальное рабочее напряжение Uo=170 В DC, номинальный ток IL= 250 мА.
- Скорость передачи данных до 1 Мбит/с. | |
|
Структура наименования DTR 2F/T/3000-L:
DTR - устройство для защиты оборудования слаботочных цепей с номинальным током IL= 250 мА, размещено в корпусе для крепления на DIN-рейку 35 мм;
2 - количество защищаемых пар проводников;
T - устройство для защиты аналоговых телефонных линий ж/д связи с номинальным рабочим напряжением Uo= 170 В DC, номинальным током IL= 250 мА, скоростью передачи данных до 10 Мбит/с;
3000-L - схема защиты на TVS-диодах с Рppm=3000 Вт
Пример: DTR 2F/T/3000-L - УЗИП производства АО "Хакель" для защиты аналоговых телефонных линий железнодорожной связи, размещено в корпусе для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников 2, номинальное рабочее напряжение Uo= 170 В DC, номинальный ток IL=250 мА, скорость передачи данных 10 Мбит/с, первая ступень защиты выполнена на газонаполненных разрядниках с In (8/20) = 20 кА, вторая выполнена на TVS-диодах с Рppm=3000 Вт. Применяются для защиты телефонных линий ж/д связи. | |
| |
| |
| |
| |
| |
|
 cертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012 |
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015 | | сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015) |
| |
|
Теория и особенности применения: | |
| | |
Дополнительные принадлежности: | |
| |
| | |
 Технические характеристики:
|
Технические характеристики
|
|
DTR 2F/T/3000-L
| |
Количество защищаемых пар/проводников
|
|
2/4
| |
Номинальное рабочее напряжение, DC/АС |
Uо |
| |
Макс. длительное рабочее напряжение, DC/АС |
UC |
185 В / 132 В
| |
|
IL |
| Род тока
|
| постоянный/переменный, 50 Гц
| |
D1 Импульсный ток (10/350), линия/PE
|
| 2.5 кА
| |
С2 Номинальный разрядный ток (8/20), линия/РЕ
|
In |
|
Уровень напряжения защиты при I = 1 кА (8/20):
линия-линия;
линия-РЕ
|
|
| |
С3 Уровень напряжения защиты при 1 кВ/мкс:
линия-линия;
линия-РЕ
|
|
| |
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами |
Рppm |
|
Время срабатывания: линия-линия/линия-РЕ
|
tA |
| |
Скорость передачи данных, не более
| |
| |
Вносимое сопротивление в провод
|
R |
| |
Паразитная емкость |
С |
| Вид климатического исполнения по ГОСТ 15150-69
|
| У2.1**
| |
Рабочая температура |
|
-40...+80 °C | |
Степень защиты в соответствии с ГОСТ 14254 |
|
IP20 | |
Монтаж |
|
DIN-рейка 35 мм | |
Cечение присоединяемых проводников |
|
| |
Материал корпуса |
|
Polyamide PA6 | |
Цвет корпуса |
|
| |
Категория в соответствии с ГОСТ IEC 61643-21
|
|
C2, C3, D1 | |
Масса |
|
| |
Номер по каталогу |
|
405 092
|
| | |
|
|
