HAKELTEL 8.1 LSA/RJ, HAKELTEL 8.2 LSA/RJ

.jpg)
| |

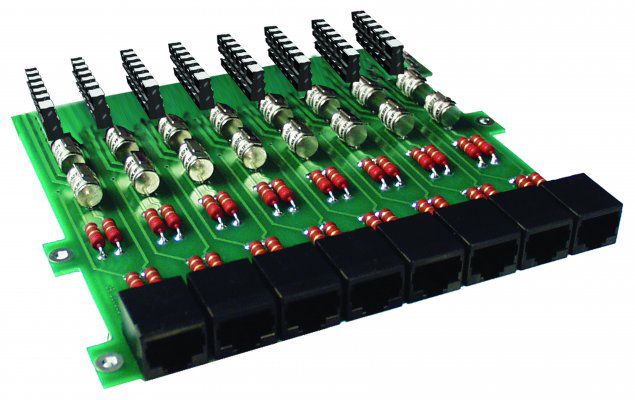

| | УЗИП в виде печатной платы для установки в 19-ти дюймовую стойку. Количество защищаемых пар проводников 8,16. Uc= 170 В DC. IL=150 мА. In(8/20)= 5 кА на линию. Скорость передачи данных до 10 Мбит/с. | |
| |
УЗИП серии HAKELTEL 8.* LSA/RJ предназначены для групповой защиты телефонных линий связи от импульсных перенапряжений в пределах 1 - 2 зон молниезащиты в
соответствии с ГОСТ Р МЭК 62305-1-2010.

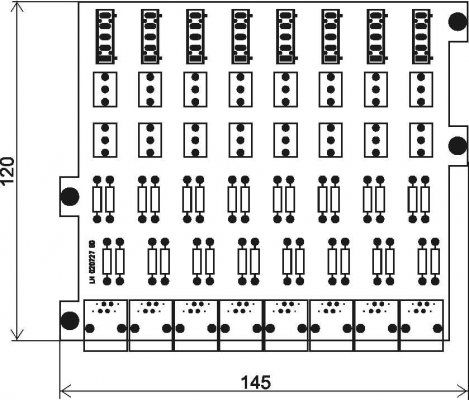

УЗИП серии HAKELTEL 8.* LSA/RJ, ТУ 3428-002-79740390-2007 выполнены в виде печатных плат для установки в 19-ти дюймовую стойку c помощью панели PSK 24 LSA/RJ.

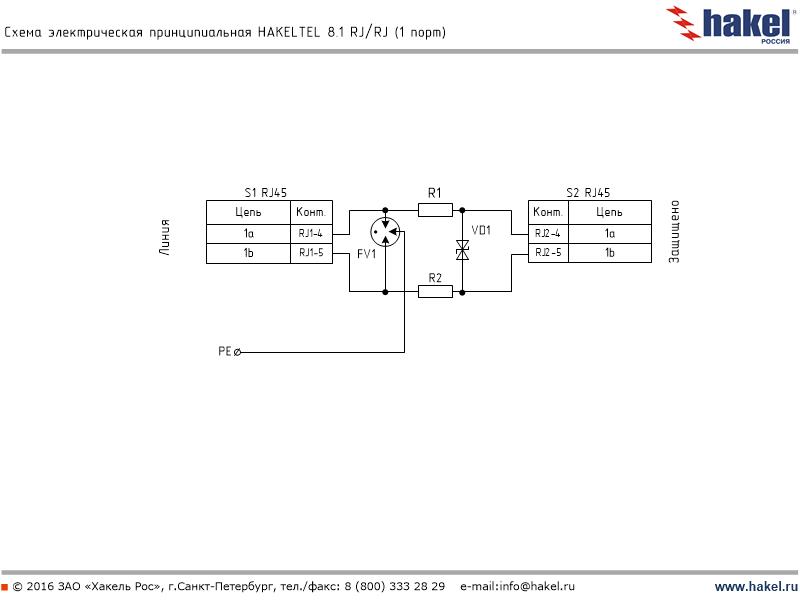

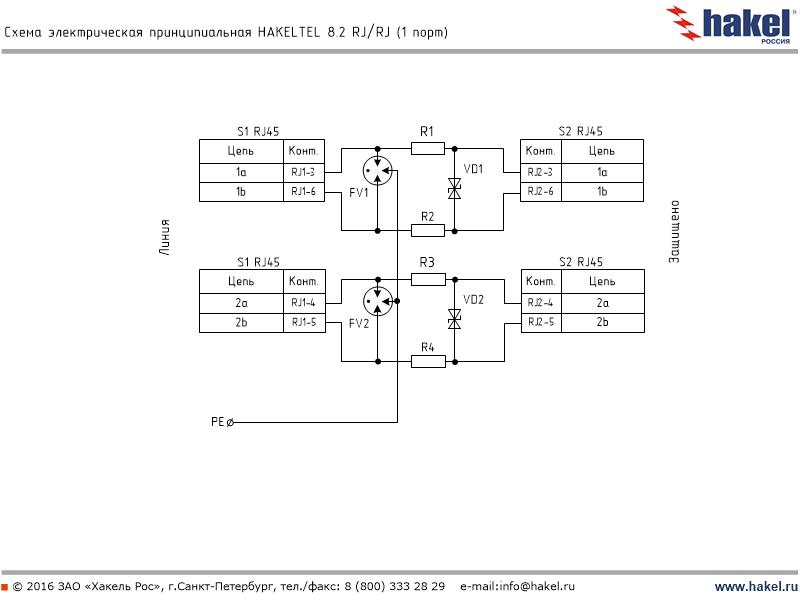

- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=10 кА, вторая на TVS-диодах с Рppm=600 Вт.
- Количество защищаемых пар проводников 8, 16 (1, 2 на порт), подключение с помощью разъемов LSA/RJ45.
- Выпускаются на номинальное рабочее напряжение Uс= 170 В DC, номинальный ток IL=150 мА.
- Способны пропускать максимальный разрядный ток In(8/20)= 5 кА на линию.
- Скорость передачи данных до 10 Мбит/с.
- Подключаются к защищаемому оборудованию с помощью разъемов LSA на входе и RJ 45 на выходе.
- Выполнены в виде модулей для установки в 19-ти дюймовую стойку с помощью панели PSK 24. |
| |
| |
| |
| |
| |
|
 cертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012 |
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015 | | сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015) | |
|
Теория и особенности применения: | |
| |
|
Дополнительные принадлежности: | |
| |
| |
|
 Технические характеристики:|
Технические характеристики
|
|
HAKELTEL 8.1 LSA/RJ
|
HAKELTEL 8.2 LSA/RJ
| |
Количество защищаемых пар
|
|
8
|
8*2
| |
Макс. длительное рабочее напряжение DC |
UC |
170 В |
170 В | |
|
IL |
|
|
С2 Номинальный разрядный ток (8/20) на линию
|
In |
|
5 кА | |
Уровень напряжения защиты при In, линия/линия
|
|
|
| |
Уровень напряжения защиты при In, линия/РЕ
|
| < 600 В
|
< 600 В
| |
Уровень напряжения защиты при 1 кВ/мкс, линия/линия
|
|
< 230 В
|
< 230 В
| |
Уровень напряжения защиты при 1 кВ/мкс, линия/РЕ
|
|
< 600 В
|
< 600 В
| |
Переменный разрядный ток 50 Гц, 1 сек
|
|
5 А
|
5 А
| Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами
|
Рppm |
|
|
Время срабатывания, линия/линия |
tA |
|
|
Время срабатывания, линия/РЕ |
|
< 100 нс
|
< 100 нс
| |
Скорость передачи данных | |
|
| |
Вносимое сопротивление на линию |
R |
|
| |
Паразитная емкость, линия/линия |
С |
|
|
Паразитная емкость, линия/РЕ | С |
15 пФ
|
15 пФ
| |
Рабочая температура |
υ |
-40°C...+80°C |
-40°C...+80°C | |
Степень защиты в соответствии с ГОСТ 14254 |
|
IP00 |
IP00 | |
Монтаж |
| монтажная панель PSK 24 | монтажная панель PSK 24 | |
Разъемы вход/выход |
| LSA/RJ45 |
LSA/RJ45 | |
Подключаемые контакты
|
|
4/5
|
3/6, 4/5
| |
Категория в соответствии с ГОСТ IEC 61643-21 |
|
A2, B2, C2, C3, D1 |
A2, B2, C2, C3, D1 | |
Номер по каталогу |
|
45025 |
45027 |
| | |
