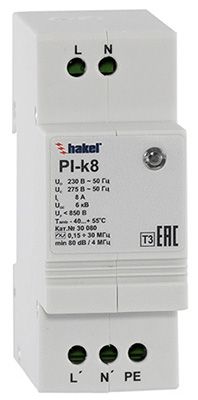

PI-k8 |

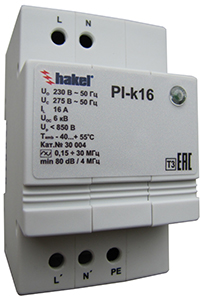

PI-k16 | |
|
| |
|
| |
|
| |
|
| |
|
| |

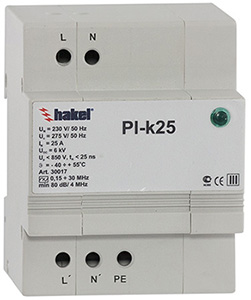

PI-k25 DS |
| |
| |
Однофазные помехоподавляющие фильтры со встроенным УЗИП класса испытаний III. IL= 8, 16, 25, 32 A. | |
| |
Помехоподавляющие фильтры серии PI-k* DS со встроенным УЗИП класса испытаний III, согласно ГОСТ Р 51992-2011 (МЭК 61643-1-98), предназначены для защиты чувствительного электронного оборудования от высокочастотных помех и импульсных перенапряжений в низковольтных силовых распределительных системах переменного/постоянного тока до 1000 В.
Помехоподавляющие фильтры устанавливаются после УЗИП класса II в распределительные щиты непосредственно возле защищаемого оборудования.
PI-k* (DS), ТУ 3428-002-79740390-2007 – серия однофазных помехоподавляющих фильтров с встроенным УЗИП класса испытаний III.
• Предназначены для защиты оборудования в цепях L/N, L/PE, N/PE от высокочастотных помех и импульсных перенапряжений.

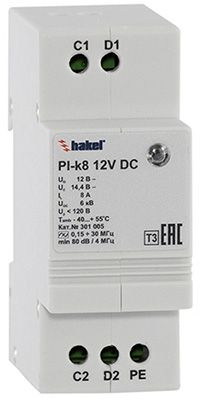

• Выпускаются на номинальный рабочий ток IL= 8, 16, 25, 32 A, номинальное рабочее напряжение Uo= 6, 12, 24, 48, 60, 80, 110, 120, 130, 160, 230 В (AC/DC).
• В конструкции фильтров применяются ферромагнитные сердечники с магнитной проницаемостью μ > 80000.
• Встроенное УЗИП выполнено по двухступеньчатой схеме с использованием варисторов L/N и газонаполненного разрядника N/PE.
• Визуальный контроль рабочего состояния Pl-k8, 16, 25, 32 проводится с помощью индикатора зеленого цвета. В исправном состоянии индикатор светится.

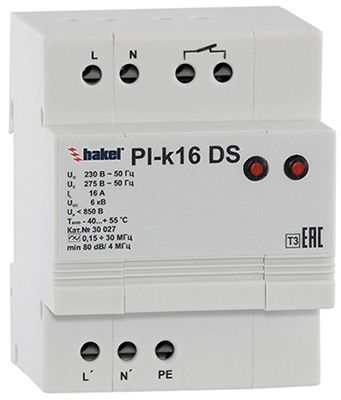

• Визуальный контроль рабочего состояния Pl-k16, 25 DS проводится с помощью индикаторов красного цвета. В исправном состоянии индикаторы утоплены, в аварийном - выдвинуты. Для удаленного контроля устройство дополнительно cнабжено “сухими” контактами дистанционной сигнализации.
• Защищаемое оборудование рекомендуется присоединять к фильтру с помощью экранированного кабеля.
При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например проверка сопротивления изоляции и т.д.) необходимо отключать фильтр от электроустановки. Не соблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя фильтра. | |
| | |
| |
| |
| |
| |
| |
| |
| | | |
|
 сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))
|
сертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015 |
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
| |
| |
Теория и особенности применения: | |
| |
|
Дополнительные принадлежности: | |
| |
| |
| |
|
 Технические характеристики PI-k8, 16, 25, 32:|
Технические характеристики |
|
|
|
| |
Класс испытаний УЗИП по ГОСТ IEC 61643-11 |
|
|
III |
III | |
Вид защиты |
|
|
|
| |
Номинальное рабочее напряжение, UO |
|
|
|
| |
Макс. длительное рабочее напряжение, UC |
|
|
275 В AC |
| |
Номинальный ток, IL |
8 А |
|
|
| |
Ток утечки, Ic |
2 мА |
|
|
|
Номинальный разрядный ток L/N, L/PE, In(8/20) |
|
|
|
|
Номинальный разрядный ток N/PE, In(8/20) |
5 кА |
5 кА |
|
5 кА
| |
Испытательный импульс L/N, L/PE, Uoc |
6 кВ |
|
|
|
Испытательный импульс N/PE, Uoc |
10 кВ |
|
|
|
Уровень напряжения защиты L/N при Uoc, Up |
|
|
|
| |
Уровень напряжения защиты L/PE при Uoc, Up |
|
|
|
|
Уровень напряжения защиты N/PE при Uoc, Up |
|
|
|
|
Время срабатывания L/N, tA |
|
|
|
|
Время срабатывания L/PE, tA |
|
|
|
|
Время срабатывания N/PE, tA |
|
|
|
| |
Номинал защитного предохранителя |
|
|
|
| |
Рабочая температура, υ |
|
|
|
| |
Степень защиты в соответствии с ГОСТ 14254 |
|
|
IP20 |
IP20 | |
Монтаж |
DIN-рейка 35 мм |
DIN-рейка 35 мм | DIN-рейка 35 мм | DIN-рейка 35 мм | |
Cечение присоединяемых проводников |
|
|
|
| |
Материал корпуса |
Polyamide PA6 |
Polyamide PA6 | Polyamide PA6 |
Polyamide PA6 | |
Цвет корпуса |
|
|
|
| |
Cрок эксплуатации |
не менее 10 лет
|
не менее 10 лет |
не менее 10 лет | не менее 10 лет | |
Асимметрическое затухание фильтра | |
|
|
| |
в полосе 0,15-30 МГц |
менее 40 дБ |
|
|
| |
на частоте 4 МГц |
менее 80 дБ |
|
|
| |
Постоянные фильтра |
|
|
|
| |
Сх |
150 нФ |
|
|
| |
Сy |
22 нФ |
|
|
| |
L |
1,2 мГн |
|
|
| |
Рассевамая мощность при t=20°C |
< 2,2 Вт |
|
|
| |
Масса |
|
|
|
| |
Номер по каталогу |
30 080 |
30 004 |
30 017 |
30 005 |
|
Технические характеристики |
| PI-k25 DS |
|
| |
Класс испытаний УЗИП по ГОСТ IEC 61643-11 |
|
III |
|
| |
Вид защиты |
|
|
|
| |
Номинальное рабочее напряжение, UO |
|
|
|
| |
Макс. длительное рабочее напряжение, UC |
|
275 В AC |
|
| |
Номинальный ток, IL |
|
|
|
| |
Ток утечки, Ic |
|
|
|
|
Номинальный разрядный ток L/N, L/PE, In(8/20) |
|
|
|
|
Номинальный разрядный ток N/PE, In(8/20) |
|
|
|
| |
Испытательный импульс L/N, L/PE, Uoc |
|
|
|
|
Испытательный импульс N/PE, Uoc |
|
|
|
|
Уровень напряжения защиты L/N при Uoc, Up |
|
|
|
| |
Уровень напряжения защиты L/PE при Uoc, Up |
|
|
|
|
Уровень напряжения защиты N/PE при Uoc, Up |
|
|
|
|
Время срабатывания L/N, tA |
|
|
|
|
Время срабатывания L/PE, tA |
|
|
|
|
Время срабатывания N/PE, tA |
|
|
|
| |
Номинал защитного предохранителя |
|
|
|
| |
Рабочая температура, υ |
|
|
|
| |
Степень защиты в соответствии с ГОСТ 14254 |
|
IP20 |
|
| |
Монтаж |
| DIN-рейка 35 мм |
|
| |
Cечение присоединяемых проводников |
|
|
|
| |
Материал корпуса |
| Polyamide PA6 |
|
| |
Цвет корпуса |
|
|
|
| |
Cрок эксплуатации |
|
не менее 10 лет |
|
| |
Асимметрическое затухание фильтра |
|
|
|
| |
в полосе 0,15-30 МГц |
|
|
|
| |
на частоте 4 МГц |
|
|
|
| |
Постоянные фильтра |
|
|
|
| |
Сх |
|
|
|
| |
Сy |
|
|
|
| |
L |
|
|
|
| |
Рассевамая мощность при t=20°C |
|
|
|
| |
Контакты дистанционной сигнализации для моделей с DS
|
|
|
|
| |
-электрическая прочность |
3,75 кВэфф | 3,75 кВэфф
|
|
| |
-сопротивление изоляции |
|
2 x 107 Ом
|
|
| |
-макс. коммутируемый ток |
| ~ 3 A
|
|
| |
-макс. коммутируемое напряжение |
~ 250 В | ~ 250 В |
|
| |
Масса |
|
|
|
| |
Номер по каталогу |
|
30 034 |
|
|
| | |
