Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В

УЗИП класса I+II+III

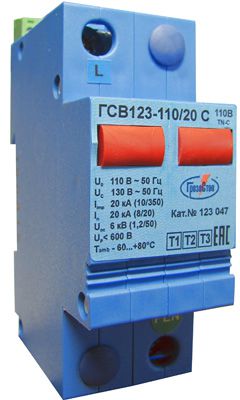

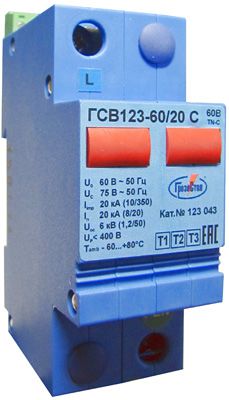

ГСВ123-60/20 С, ГСВ123-110/20 С - СНЯТО С ПРОИЗВОДСТВА!

В связи с обновлением модельного ряда с 01.03.2021 г. снимаются с серийного производства УЗИП ГСВ123-60/20 С, ГСВ123-110/20 С. По вопросам возможности изготовления обращайтесь к сотрудникам коммерческого отдела.
Снимаемое УЗИП Номер по каталогу Аналогичное УЗИП Номер по каталогу ГСВ123-60/20 C 123 043 ГСВ123-60/25 C 123 053 ГСВ123-60/20   123 042 ГСВ123-60/25  123 052 ГСВ123-60/20 C (LT) 123 143 ГСВ123-60/25 C (LT) 123 153 ГСВ123-60/20 (LT)  123 142 ГСВ123-60/25 (LT) 123 152 ГСВ123-110/20 C    123 047 РВ12-150/25 C 120 225 ГСВ123-110/20    123 046 РВ12-150/25  120 224 ГСВ123-110/20 С (LT)  123 147 РВ12-150/25 C 120 225 ГСВ123-110/20 (LT)  123 146 РВ12-150/25  120 224
Однополюсные УЗИП класса испытаний I, II, III ограничивающего типа для сетей с системой заземления типа TN-С. Uо=60/80, 110/150 В АС/DC. Iimp(L/PEN) (10/350) = 20 кА.
Устройства серии ГРОЗОСТОП® ГСВ123-*/20 С по способности выдерживать токовые нагрузки соответствуют УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II и III.  Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В  при воздушном или кабельном вводе электропитания.   ГРОЗОСТОП® ГСВ123-*/20 С, ТУ 3428-002-79740390-2007 – серия однополюсных УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов.   • Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I, II и III ступенями защиты. • Выпускаются на номинальное рабочее напряжение 60/80, 110/150 В (AC/DC). • Предназначены для защиты фазного провода L/N, L/PEN, L/PE при воздушном или кабельном вводе в системах переменного тока и полюсов L-/L+, L+/PE, L-/PE в системах постоянного тока. • Способны отводить импульсы тока Iimp (L/PEN)(10/350) = 20 кА. • Обеспечивают уровень напряжения защиты Up < 400, 600 В. • Варисторные секции снабжены терморасцепителями. В исправном состоянии индикатор утоплен, в неисправном - выдвинут. • Применяются в сетях с системами заземления типа TN-C. • ГСВ123-60/20 С, ГСВ123-110/20 С cнабжены контактами дистанционной сигнализации.
Схемы:

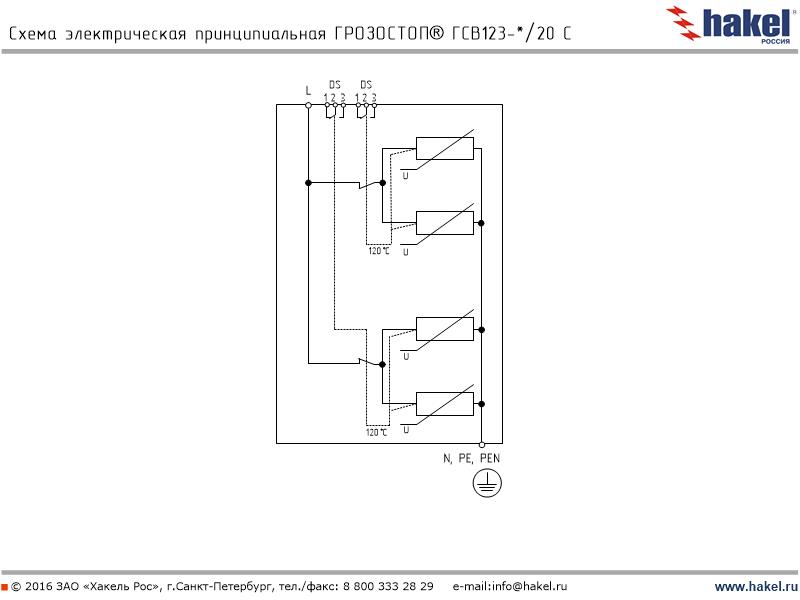

принципиальная схема ГРОЗОСТОП® ГСВ123-*/20 С

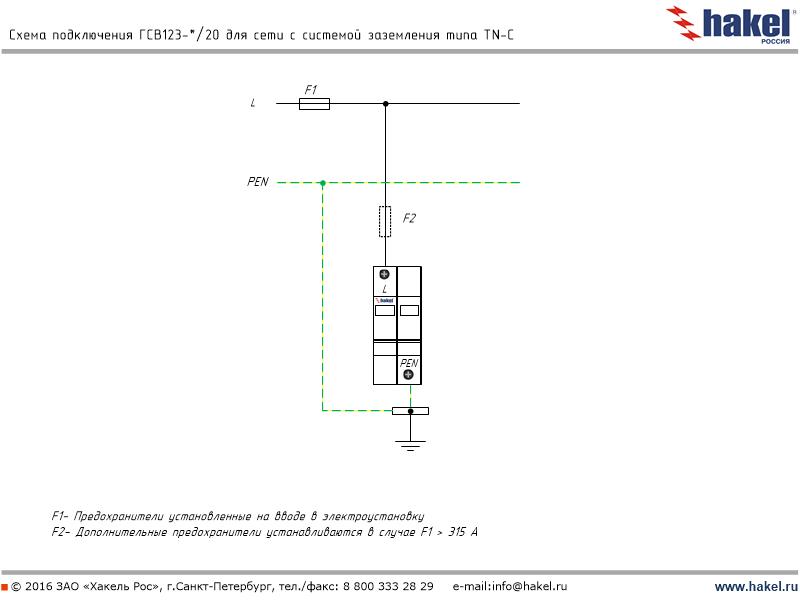

схема подключения для сети с системой заземления типа TN-C
Сертификаты:
сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))
сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
Теория и особенности применения:
УЗИП и его параметры
Дополнительные принадлежности:
импульсные разделелительные дроссели серии PI-L*
прибор для диагностики УЗИП TESTER H1
вспомогательный соединительный модуль PR100

Технические характеристики:

Технические характеристики ГСВ123-60/20 С ГСВ123-110/20 С   ГСВ123-60/20 ГСВ123-110/20 Класс УЗИП в соответствии с ГОСТ IEC 61643-11 I, II, III I, II, III Вид защиты L/N, L/PEN, L/PE L/N, L/PEN, L/PE Номинальное напряжение системы, UO  60 В/ 80 B AC/DC 110 В/ 150 В АС/DC Макс. длительное рабочее напряжение, Uc 75 В/ 100 В АС/DC 130 В/ 170 В АС/DC Импульсный ток Iimp (10/350), L/PEN 20 кА 20 кА Коммутируемый заряд Q, L/PEN 10 A×с 10 A×с Удельная энергия W/R, L/PEN 100 кДж/Ом 100 кДж/Ом Номинальный разрядный ток, In (8/20) 20 кА 20 кА Испытательный импульс, Uoc (1,2/50)  6 кВ  6 кВ   Уровень напряжения защиты при In, Up   < 400 В   < 600 В    Уровень напряжения защиты при Uoc, Up    < 250 В    < 400 В    Временное перенапряжение  UT, L/PEN 87 В/ 5 с 160 В/ 5 с Номинал защитного предохранителя 315 A gG 315 A gG Номинальный ток короткого замыкания, Isccr 80 кА 80 кА Рабочая температура -40... +80°C -40... +80°C Время срабатывания tA, L/PEN < 25 нс < 25 нс Степень защиты в соответствии с ГОСТ 14254-2015  IP20  IP20 Монтаж DIN-рейка 35 мм DIN-рейка 35 мм Cечение присоединяемых проводников     - жесткий одножильный 35 мм² 35 мм² - гибкий множильный 25 мм² 25 мм² Материал корпуса  Polyamide PA6  Polyamide PA6 Цвет корпуса синий синий Cрок эксплуатации не менее 10 лет не менее 10 лет Контакты дистанционной сигнализации для моделей с С     - электрическая прочность 3,75 кВэфф 3,75 кВэфф - сопротивление изоляции 2 x 107 Ом 2 x 107 Ом - макс. коммутируемый ток ~ 0,5 A ~ 0,5 A - макс. коммутируемое напряжение ~ 250 В ~ 250 В   Масса 210 г 210 г Номер по каталогу 123 043 123 047   123 042 123 046



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.



Технические характеристики ГСВ123-60/20 С (LT) ГСВ123-110/20 С (LT)   ГСВ123-60/20 (LT) ГСВ123-110/20 (LT) Рабочая температура -60... +80°C -60... +80°C Гарантийный срок эксплуатации, год 5 5 Номер по каталогу 123 143 123 147   123 142 123 146
