ГИК 24/3 Exi+m **
|
| |
| |
| |
| | УЗИП в корпусе из нержавеющей стали. Количество защищаемых пар проводников 1. Iimp(10/350)= 2 кА. UО= 24 В DC. IL= 3 A. Скорость передачи данных до 1 Мбит/с. Вид взрывозащиты - искробезопасная цепь и герметизация компаундом. | |
| |
УЗИП серии ГРОЗОСТОП® ГИК 24/3 Eхi+m **, ТУ 3428-002-79740390-2007 предназначены для защиты полевого оборудования распределенных сетей аппаратуры промышленной автоматизации от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) поступающих со стороны искробезопасных цепей во взрывоопасных
газовых средах взрывоопасных зон помещений и наружных установок в пределах 0А(В) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

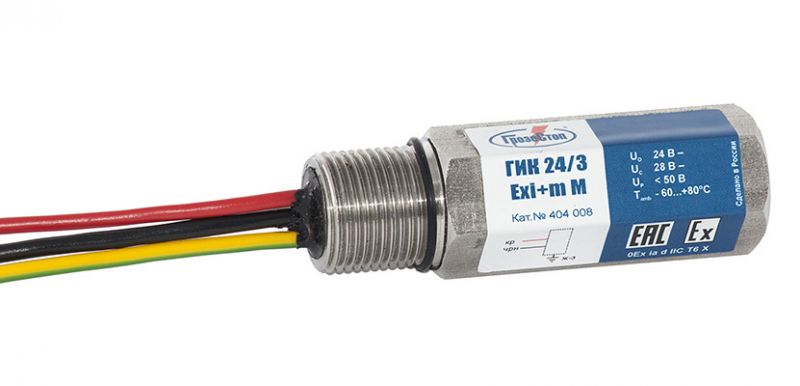

УЗИП серии ГРОЗОСТОП® ГИК 24/3 Eхi+m **, ТУ 3428-002-79740390-2007 в корпусе из нержавеющей стали .
- Выполнено из устойчивой к коррозии
нержавеющей стали и ввинчивается в технологическое полевое устройство в дополнительный
гермоввод.
- Применяются во
взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок согласно
маркировке взрывозащиты 0Ex ia ma IIC T6
Ga X
(в соответствии с ТР ТС 012/2011, ГОСТ 31610.0-2014, ГОСТ
Р МЭК 60079-18 – 2008).
- Вид взрывозащиты - искробезопасная цепь и герметизация компаундом.
- Конструкция УЗИП предусматривает его эксплуатацию в условиях воздействия
агрессивных сред и во взрывоопасных зонах классов 1 – 2.

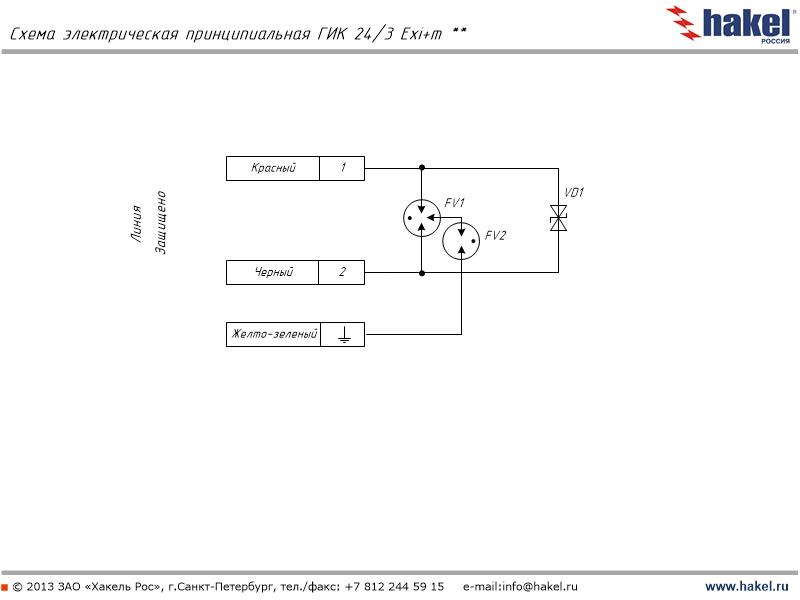

- Первая ступень защиты выполнена на газонаполненных разрядниках, вторая на TVS-диодах с Рppm=1500 Вт.
- Выпускаются на номинальное рабочее напряжение UО= 24 В DC, максимальный ток IL= 3 А, вид резьбы М20х1,5 male - метрическая, 1/2”-14 male - дюймовая.
- Скорость передачи данных до 1 Мбит/с. | |
| |
Обеспечение
взрывозащиты:
|
Взрывозащищенность
устройств серии ГИК 24/3 Exi+m ** обеспечивается видом взрывозащиты "искробезопаcная цепь «ia»
и герметизация компаундом с уровнем взрывозащиты «ma»"
(для уровня взрывозащиты Ga
электрооборудования
группы II) по ТР ТС 012/2011 (ГОСТ 31610.11-2014
«Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «i»,
ГОСТ Р МЭК 60079-18-2008 «Взрывоопасные среды. Часть 18. Оборудование с
взрывозащитой вида «герметизация компаундом «m»,
а также выполнением требований ГОСТ 31610.0-2014 «Взрывоопасные среды.
Часть 0. Оборудование. Общие требования»), а именно:
- при испытании и
оценке цепей на искровое воспламенение использовался коэффициент безопасности
1,5;
- при оценке
температурного класса поверхности использовался коэффициент безопасности по
напряжению или току 1,0;
- оборудование,
отвечающее требованиям к разделениям табл. 5 ГОСТ 31610.11-2014, должно
быть снабжено оболочкой со степенью защиты не ниже IP20
в соответствии с условиями эксплуатации и требованиями МЭК 60529;
- изоляция между
искробезопасной цепью и корпусом или заземленными частями электрооборудования
должна выдерживать эффективное испытательное напряжение не менее 500 В;
- пространство
между электрическими элементами и оболочкой залито теплостойким компаундом,
обеспечивая заполнение внутренних полостей оболочки с отсутствием воздушных
полостей, трещин, отслоений;
- постоянно
подсоединенный кабель введен в оболочку и залит компаундом на глубину ≥ 20 мм;
- температура
нагрева наружной поверхности оболочки изделия не превышает допустимую для
температурного класса Т6 по ГОСТ 31610.0-2014 с учетом максимальной температуры окружающей среды.
|
| |
|
Структура наименования ГРОЗОСТОП® ГИК 24/3 Exi+m **:
ГРОЗОСТОП® - торговая марка выпускаемых АО "Хакель" УЗИП;
ГИК - устройство для защиты оборудования слаботочных цепей, размещено в корпусе из нержавеющей стали;
24 - номинальное рабочее напряжение UО= 24 В DC;
3 - максимальный ток IL= 3 А;
Exi+m - вид взрывозащиты - искробезопасная цепь и герметизация компаундом;
**- вид резьбы M - метрическая, N - дюймовая.
Пример: ГРОЗОСТОП® ГИК 24/3 Exi+m M - УЗИП производства АО "Хакель" для защиты оборудования слаботочных цепей в корпусе из нержавеющей стали, количество
пар защищаемых проводников - 1, номинальное рабочее напряжение UО= 24 В DC, максимальный ток IL= 3 А, вид взрывозащиты - искробезопасная цепь и герметизация компаундом, резьба для подключения к полевому оборудованию метрическая М20х1,5 male. | |
| |
| |
| |
| |
| |
|
 cертификат соответствия требованиям ТР ТС 012/2011 «О
безопасности оборудования для работы во взрывоопасных средах» |
cертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012 |
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015 | | сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015) | |
|
Теория и особенности применения: | |
| |
| |
Специальные условия
безопасного применения «Х»:
|
Знак
«Х» в маркировке взрывозащиты ГИК 24/3 Exi+m ** указывает:
|
-
УЗИП выпускается с постоянно присоединенным
кабелем. Подключение свободного конца кабеля должно проводиться в
соответствии с требованиями производителя;
- подключаемые к УЗИП Eхia-исполнения внешние электротехнические устройства
должны иметь искробезопасные электрические цепи по
ГОСТ 31610.11-2014,
а их искробезопасные параметры должны соответствовать условиям применения УЗИП
во взрывоопасной зоне.
| |
|
ГРОЗОСТОП® ГИК 24/3 Exi+m ** рекомендуется
размещать:
- во взрывоопасной зоне классов 1 и
2 для защиты оконечных полевых устройств Ex c взрывозащитой вида «m»;
- во взрывоопасной зоне классов 1 и
2 для защиты оконечных полевых устройств Ex c взрывозащитой вида «ia» ;
- в ЩЗИП®-ТМ во взрывоопасных и взрывобезопасных зонах.
При проектировании трасс прокладки кабелей к защищаемому
оборудованию необходимо избегать совместных параллельных пробегов защищенного и
незащищенного участков кабеля, а так же защищенного кабеля и заземляющего
проводника.
Подключение к шине
заземления осуществляется с помощью соединительного проводника сечением 2,5 мм2.
Заземляющий проводник должен иметь по возможности наименьшую длину (максимально 1 м).
| |
|
Дополнительные принадлежности: | |
| |
| |
|
 Технические характеристики:
|
Технические характеристики
|
ГИК 24/3 Exi+m M
|
ГИК 24/3 Exi+m N | |
Количество защищаемых пар
|
1
|
1
| |
Маркировка взрывозащиты по ТР ТС 012/2011
|
0Ex ia ma IIC T6
Ga X |
0Ex ia ma IIC T6
Ga X | |
Номинальное рабочее напряжение AC/DC, UО |
17 В/24 В
|
17 В/24 В | |
Макс. длительное рабочее напряжение AC/DC, UC (Ui) |
20 В/28 В
|
20 В/28 В | | Номинальный ток, IL (макс. ток искробезопасной цепи - Ii) |
3 А
|
3 А | | Макс. входная мощность искробезопасной цепи - Pi | 0.84 Вт | 0.84 Вт | |
D1 Импульсный ток на линию (10/350), Iimp |
2 кА
|
2 кА
|
С2 Номинальный разрядный ток на линию (8/20), In |
7.5 кА
|
7.5 кА | |
С2 Уровень напряжения защиты линия-линия при I = 1 кА (8/20) , Up |
< 58 В
|
< 58 В
|
С2 Уровень напряжения защиты линия-РЕ при I = 1 кА (8/20) , Up |
< 1700 В
|
< 1700 В
|
С3 Уровень напряжения защиты линия-линия при 1 кВ/мкс, Up |
< 50 В
|
< 50 В
| |
С3 Уровень напряжения защиты линия-РЕ при 1 кВ/мкс, Up |
< 1200 В
|
< 1200 В
| |
|
< 0.5 нс
|
| |
Скорость передачи данных, не более
|
1 Мбит/с
|
1 Мбит/с | |
Максимальная внутренняя индуктивность, Li |
3 мкГн
|
3 мкГн | |
Максимальная внутренняя емкость (линия-линия), Ci |
1.4 нФ
|
1.4 нФ | |
Сопротивление изоляции «линия-земля» |
> 500 B |
> 500 B
| | Вид климатического исполнения по ГОСТ 15150-69 | УХЛ2.1** | УХЛ2.1** | |
Рабочая температура |
-60...+80 °C
|
-60...+80 °C | |
Степень защиты в соответствии с ГОСТ 14254-2015 |
IP67
|
IP67 | Резьба
|
М20х1,5 male
|
1/2”-14 male | |
Момент затяжки, Н•м |
10
|
10
| |
Соединительные проводники: |
|
| |
- длина
|
200 мм
|
200 мм | - сечение
|
2,5 мм²
|
2,5 мм² | |
Заземление |
ж-з проводник
|
ж-з проводник | |
Материал корпуса |
нержавеющая сталь
|
нержавеющая сталь | |
Цвет корпуса |
натуральный
|
натуральный | |
Категория в соответствии с ГОСТ IEC 61643-21 - 2014
| C2, C3, D1 |
C2, C3, D1 | |
Масса
|
174 г
|
174 г
| |
Номер по каталогу |
404 008
|
404 009
|
|
| | |
|
|
