Уcтройства защиты от импульсных перенапряжений и помех
УЗИП оборудования локальных вычислительных сетей (ЛВС)

УЗИП оборудования ЛВС 5E/6-ой категории

ГИП 8.4/250М PoE+ */RJ

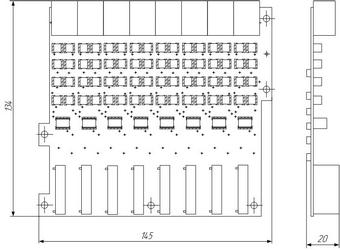

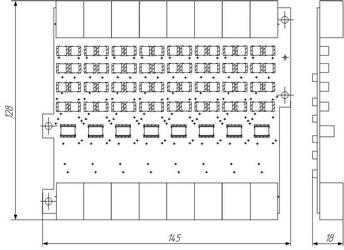

ГИП 8.4/250М PoE+ RJ/RJ  ГИП 8.4/250М PoE+ LSA/RJ

Восьмипортовое устройство ГИП 8.4/250М PoE+ */RJ предназначено для защиты от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) оборудования локальных вычислительных сетей категорий Cat.5e и Cat.6 (ISO/IEC 11801:2010, TIA/EIA-568B) с интерфейсами Ethernet стандартов 1000BASE-T (IEEE 802.3ab-1999), 10GBase-T (IEEE 802.3an-2009)  в пределах 0B - 2 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003 и ГОСТ Р МЭК 62305-1). Разъемы RJ/RJ, LSA/RJ.

Устройство поддерживает передачу питания поверх данных (PoE, PoE+) в соответствии с рекомендациями IEEE 802.3af-2003 и 802.3at-2009 со схемами подачи питания А и В. Предназначено для включения между двумя участками кабеля, может подключаться с помощью экранированного патч-корда непосредственно к разъему защищаемого оборудования. Устанавливается в помещениях, шкафах, в 19-ти дюймовые стойки. Монтируется ГИП 8.4/250М PoE+ */RJ в стойки при помощи панелей PSK 24. На одной панели размещается до 3-х устройств серии ГИП 8.4. ГИП 8.4/250M PoE+ */RJ, ТУ 3428-002-79740390-2007 выполнен в виде печатной платы. В варианте RJ/RJ cо стороны линии и защищаемого оборудования установлены разъёмы 8Р8С (RJ45), в варианте LSA/RJ со стороны линии установлены врезные клеммники типа LSA-PLUS, со стороны защищаемого оборудования разъёмы 8Р8С (RJ45). Одно устройство рассчитано для защиты 8-ми портов линий связи. Защита проводников пар передачи данных и питания между собой выполнена на тиристорах, между проводниками и землёй на газонаполненных разрядниках.

Схемы:

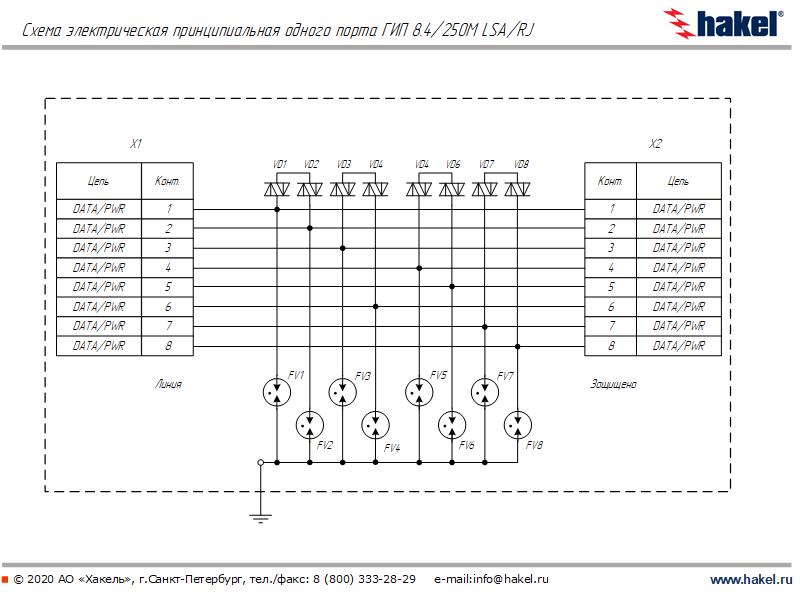

схема электрическая принципиальная одного порта ГИП 8.4/250М PoE+ RJ/RJ

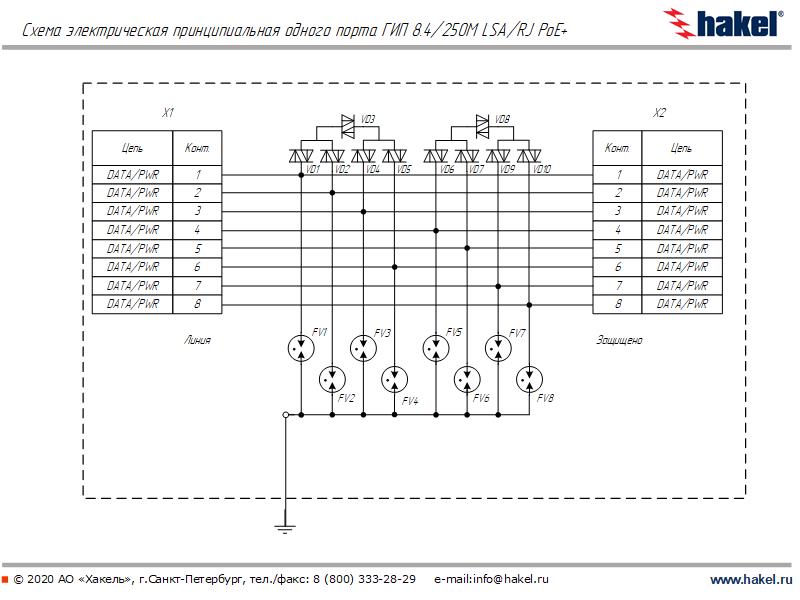

схема электрическая принципиальная одного порта ГИП 8.4/250М PoE+ LSA/RJ

подключение проводников в разъеме RJ45 в соответствии с EIA/TIA 568, тип В

Сертификаты:

сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))

сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015

Теория и особенности применения:

УЗИП и его параметры

Технический бюллетень TNP019 17.10.2016 г. Защита оборудования локальных вычислительных сетей со стороны портов Ethernet.

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

панель PSK 24

Технические характеристики

Технические характеристики	ГИП 8.4/250M PoE+ RJ/RJ	ГИП 8.4/250M PoE+ LSA/RJ
Количество защищаемых портов	8	8
Номера контактов защищаемых пар разъёма 8Р8С (RJ45)	1,2; 3,6; 4,5; 7,8	1,2; 3,6; 4,5; 7,8
Способ передачи питания	PoE+ - схема А, В	PoE+ - схема А, В
Номинальное рабочее напряжение, DC, UО (Линия - линия)	6 В - пары данных 48 В - пары PoE	6 В - пары данных 48 В - пары PoE
Максимальное длительное рабочее напряжение, DC,  Uc (Линия - линия)	9 В - пары данных 60 В - пары PoE	9 В - пары данных 60 В - пары PoE
Номинальный ток, IL	3 А (PoE+)	3 А (PoE+)
Род тока	Постоянный	Постоянный
Устойчивость к переменному току, 50 Гц (Линия - РЕ)	2 А	2 А
Суммарный импульсный ток (10/350), Itotal (Линия + линия  - РЕ)	1 кА	1 кА
Номинальный разрядный ток (8/20), In (Линия - линия)	200 А	200 А
Номинальный разрядный ток (8/20), In (Линия - PE)	1 кА	3 кА
Суммарный разрядный ток (8/20), Itotal (Линия + линия  - РЕ)	10 кА	20 кА
Уровень напряжения защиты, Up (Линия - линия)	≤ 15 В (В2 - 1 кВ / 25 А) – пары данных ≤ 75 В (В2 - 1 кВ / 25 А) – пары PoE	≤ 15 В (В2 - 1 кВ / 25 А) – пары данных ≤ 75 В (В2 - 1 кВ / 25 А) – пары PoE
Уровень напряжения защиты, Up (Линия - PE)	≤ 450 В (С2 – 2 кВ / 1 кА)	≤ 450 В (С2 – 2 кВ / 1 кА)
Уровень напряжения защиты 1 кВ/мкс, Up (Линия - линия)	≤ 20 В – пары данных ≤ 85 В – пары PoE	≤ 20 В – пары данных ≤ 85 В – пары PoE
Уровень напряжения защиты 1 кВ/мкс, Up (Линия - PE)	≤ 600 В	≤ 600 В
Время срабатывания, tA (Линия - линия)	< 1 нс	< 1 нс
Время срабатывания, tA (Линия - PE)	< 100 нс	< 100 нс
Режим повреждения, ГОСТ IEC 61643-21-2014	Режим 1, режим 2	Режим 1, режим 2
Полоса частот	250 МГц	250 МГц
Скорость передачи данных	1/10 Гбит/с	1/10 Гбит/с
Потери при вводе	≤ 3 дБ (до 250 МГц)	≤ 3 дБ (до 250 МГц)
Перекрёстная наводка на передающем конце	≤ 35 дБ (до 250 МГц)	≤ 35 дБ (до 250 МГц)
Вносимая ёмкость, f = 1 МГц (Линия - линия)	< 7 пФ	< 7 пФ
Вносимая ёмкость, f = 1 МГц (Линия - PE)	< 0,5 пФ	< 0,5 пФ
Климатическое исполнение, категория размещения по ГОСТ 15150-69	У2.1**	У2.1**
Рабочая температура	-40…+80° C	-40…+80° C
Монтаж	Панель PSK24 RJ/RJ 19’дюймовая стойка	Панель PSK24 LSA/RJ 19’дюймовая стойка
Степень защиты оболочки, ГОСТ 14254-2015	IP20 (при установки в панель)	IP20 (при установки в панель)
Категории испытаний по ГОСТ IEC 61643-21-2014	B2, C2, D1	B2, C2, D1
Масса	≤ 210 г	≤ 210 г
Код по каталогу	400 518	400 519



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.



Технические характеристики	ГИП 8.4/250M PoE+ RJ/RJ (LT)	ГИП 8.4/250M PoE+ LSA/RJ (LT)
Рабочая температура	-60...+80°C	-60...+80°C
Вид климатического исполнения по ГОСТ 15150-69	УХЛ2.1**	УХЛ2.1**
Гарантийный срок эксплуатации, год	5	5
Номер по каталогу	400 528	400 529
