Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения

УЗИП серий DTR, DTNVR

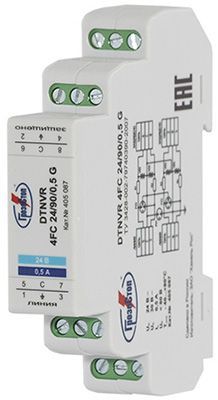

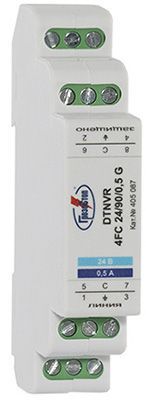

DTNVR 4FС **/***/0.5 G

УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых проводников 4. Uo = 24 В DC. IL= 0.5 А. In (8/20)= 20 кА. В УЗИП применяются TVS-диоды с Робр.= 1500 Вт. Скорость передачи данных до 10 Мбит/с. Предназначены для защиты независтмых цепей передачи данных, контроля и измерения. Возможность подключения экрана кабеля через газонаполненный разрядник.

УЗИП DTNVR 4FС **/***/0.5 G, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

УЗИП серии DTNVR 4FС **/***/0.5 G, ТУ 3428-002-79740390-2007 размещены в корпусе для установки на DIN-рейку 35 мм. - Первая ступень защиты выполнена на газонаполненных разрядниках с In (8/20)= 20 кА, вторая на TVS-диодах с Рppm=1500 Вт. - Количество защищаемых проводников - 4, подключение с помощью винтовых клемм 4,0 мм². - Выпускаются на номинальное рабочее напряжение Uо линия-экран = 24 В DC, Uо линия-линия = 60 В DC, номинальный ток IL= 0.5 А. - Способны пропускать номинальный разрядный ток In (8/20)= 20 кА. - Скорость передачи данных до 10 Мбит/с. - Возможность подключения экрана кабеля (С) к системе уравнивания потенциалов через газонаполненный разрядник.  - Уравнивание потенциалов линий передачи данных и земли происходит относительно потенциала экрана кабеля (С).

Структура наименования DTNVR *FС **/***/0.5 G: DTNVR 0.5 - устройство  для защиты оборудования слаботочных цепей с  номинальным током IL=0.5,  размещено в корпусе для крепления на DIN-рейку 35 мм; 4 - количество защищаемых проводников; FС - схема защиты при которой уравнивание потенциалов цепей независимых друг от друга происходит относительно экрана; ** - номинальное рабочее напряжение линия-экран UO = 24 В DC; *** - статическое напряжение пробоя разрядника линия-линия UO = 90 В DC; G - экран кабеля подключается через газонаполненный разрядник.

Схемы:

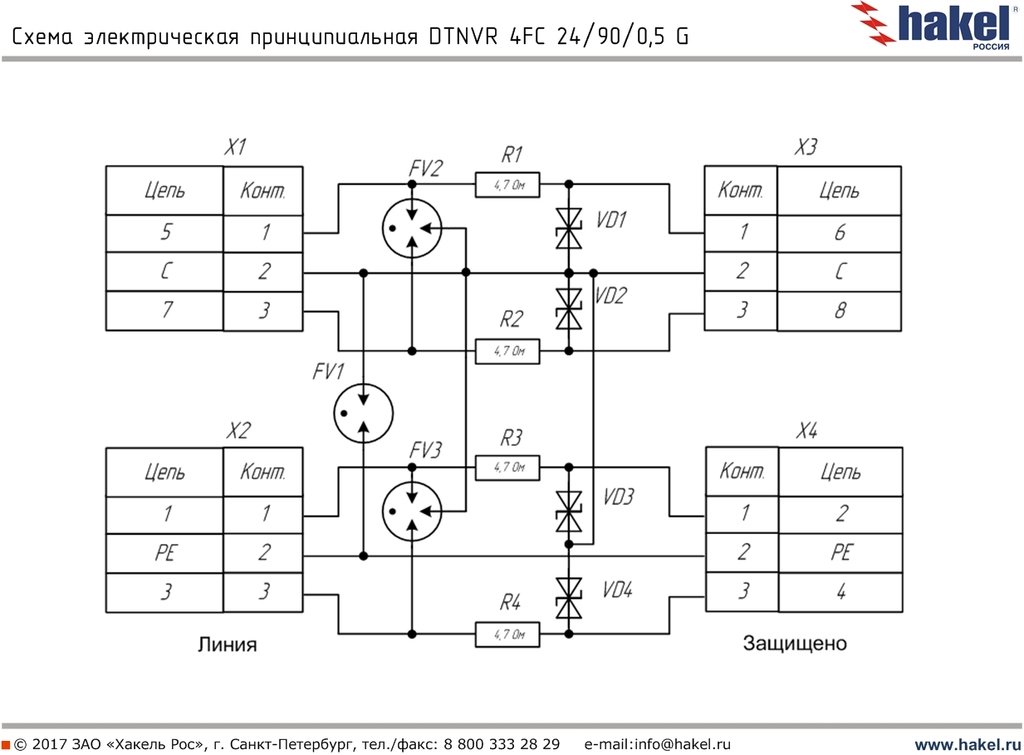

схема электрическая принципиальная DTNVR 4FС **/***/0.5 G

Сертификаты:

сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))

сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015

сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)

Теория и особенности применения:

УЗИП и его параметры

Уравнивание потенциалов линий передачи данных и земли происходит относительно потенциала экрана кабеля (С).

Применяются для защиты оборудования по цепям в которые недопустимо внесение дополнительных сопротивлений, например откалиброванных модулей аналогового ввода для подключения термопар и т.д.

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

клеммная коробка HAKELBOX-6-S

Технические характеристики

Технические характеристики		DTNVR 4FC 24/90/0.5 G
Количество защищаемых проводников		4
Номинальное рабочее напряжение линия-экран DC/AC	UO	24 B/16 В
Макс. длительное рабочее напряжение линия-экран  DС/AC	UC	30 B/20 В
Макс. длительное рабочее напряжение линия-линия DС/AC	UC	60 B/42 В
Статическое напряжение пробоя разрядника  линия-линия (при скорости нарастания 100 В/с)		90 В ± 20%
Номинальный ток	IL	0.5 А
Устойчивость к переменному току, линия-РЕ		10 А
D1 Импульсный ток (10/350), линия-линия, линия-РЕ	Iimp	2.5 кА
С2 Номинальный разрядный ток (8/20),  линия-линия, линия-РЕ	In	20 кА
Уровень напряжения защиты при I = 1 кА (8/20), линия-экран	Up	< 100 В
Уровень напряжения защиты при I = 1 кА (8/20), линия-линия	Up	< 150 В
Уровень напряжения защиты при I = 1 кА (8/20), линия-PE	Up	< 500 В
C3 Уровень напряжения защиты при 1 кВ/мкс, линия-экран	Up	< 80 В
C3 Уровень напряжения защиты при 1 кВ/мкс, линия-линия	Up	< 125 В
C3 Уровень напряжения защиты при 1 кВ/мкс, линия-PE	Up	< 300 В
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами	Рppm	1500 Вт
Время срабатывания, линия-линия	tA	< 1 нc
Время срабатывания, линия-PE	tA	< 100 нc
Скорость передачи данных, не более		10 Мбит/с
Вносимое сопротивление в проводник	R	4.7 Ом
Вид климатического исполнения по ГОСТ 15150-69		У2.1**
Рабочая температура		-40...+80 °C
Степень защиты в соответствии с ГОСТ 14254		IP20
Монтаж		DIN-рейка 35 мм
Cечение присоединяемых проводников		0.25-4.0 мм²
Материал корпуса		Polyamide PA6
Цвет корпуса		серый
Категория в соответствии с ГОСТ IEC 61643-21		C2, C3, D1
Масса		90 г
Номер по каталогу		405 087



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.

Технические характеристики		DTNVR 4FC 24/90/0.5 G  (LT)
Рабочая температура		-60...+80 °C
Гарантийный срок эксплуатации, год		5
Номер по каталогу		405 088
