УЗИП электрооборудования распределительных сетей до 1000 В

ОПН 0,4 кВ

SPB */10 (A35 100)

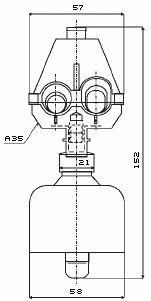

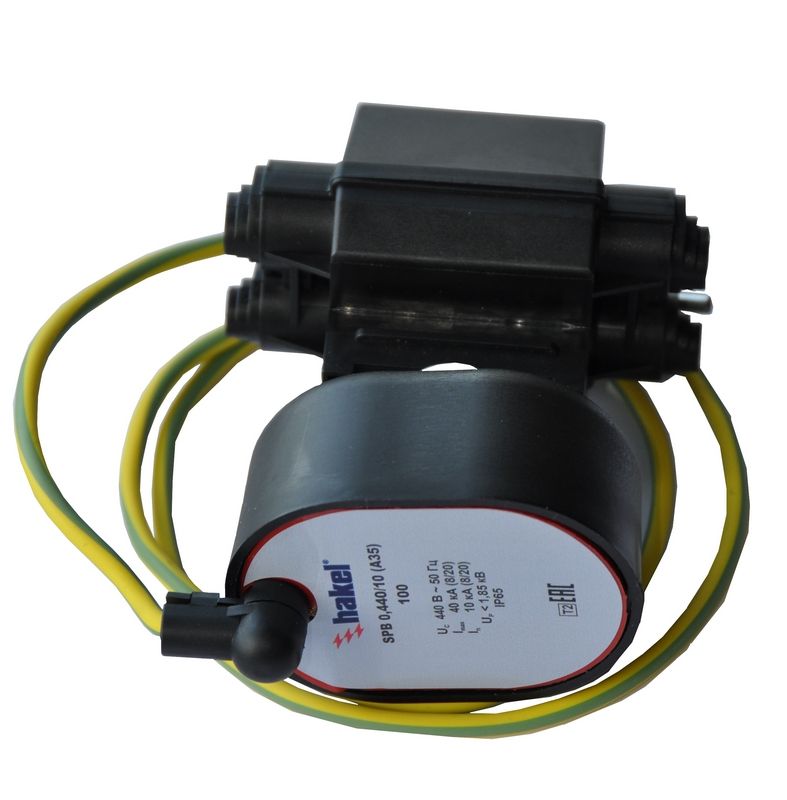

Ограничители перенапряжений для монтажа на самонесущие изолированные провода Al сечением 16-95 мм2. Uс = 280, 440 В AC. Imax (8/20) = 40 кА. Предназначены для защиты ВЛИ 0,23 и 0,4 кВ.

Ограничители перенапряжений (ОПН) серии SPB соответствуют УЗИП класса испытаний II, согласно ГОСТ IEC 61643-11-2013. ОПН устанавливаются на проводах воздушных линий электропередачи 0,4 кВ.   Выпускаются три типа ОПН данной серии: - SPB */10 (PP 100) для монтажа на шину; - SPB */10 (AlFe 100) для монтажа с помощью металлического зажима на неизолированные провода; - SPB */10 (A35 100) для монтажа с помощью прокалывающего зажима А35 (аналог ENSTO SL 9.22), снабженного болтами со срывной головкой, на самонесущие изолированные провода (СИП).   SPB */10 (A35 100), ТУ 3428-002-79740390-2007 – серия УЗИП класса испытаний II на основе оксидно-цинковых варисторов для монтажа на самонесущие изолированные провода. • При применении SPB */10 (A35 100) возможен его монтаж на провод, находящийся под напряжением, т.к. срывная головка изолирована от контактов зажима. • Все ОПН серии SPB снабжаются терморасцепителями, которые срабатывают при повреждении (перегреве) варисторов • Индикация состояния расцепителя осуществляется с помощью откидывающейся во время срабатывания крышки красного цвета, расположенной на корпусе ОПН. • Присоединение ОПН к заземляющему устройству осуществляется с помощью заземляющего 6 мм2 кабеля длиной 100 см. • Длина и цвет заземляющего кабеля указывается в спецификации при заказе. • Цвет кабеля черный или желто-зеленый.

Структура наименования SPB */10 (A35 100 цв): SPB - серия УЗИП класса испытаний II на основе оксидно-цинковых варисторов; * - максимальное длительное рабочее напряжение UC, 280 или 440 В АС; 10 -  номинальный разрядный ток In(8/20), кА; A35 - монтаж на СИП с помощью прокалывающего зажима А35; 100 - длина заземляющего кабеля, 100 см.   Пример: SPB 0,440/10 (A35 100 жз) - УЗИП класса испытаний II на основе оксидно-цинковых варисторов на самонесущие изолированные провода с помощью прокалывающего зажима А35? максимальное длительное рабочее напряжение UC = 440 В АС, номинальный разрядный ток In (8/20) = 10 кА, длина заземляющего кабеля 100 см, цвет заземляющего кабеля желто-зеленый.

Схемы:

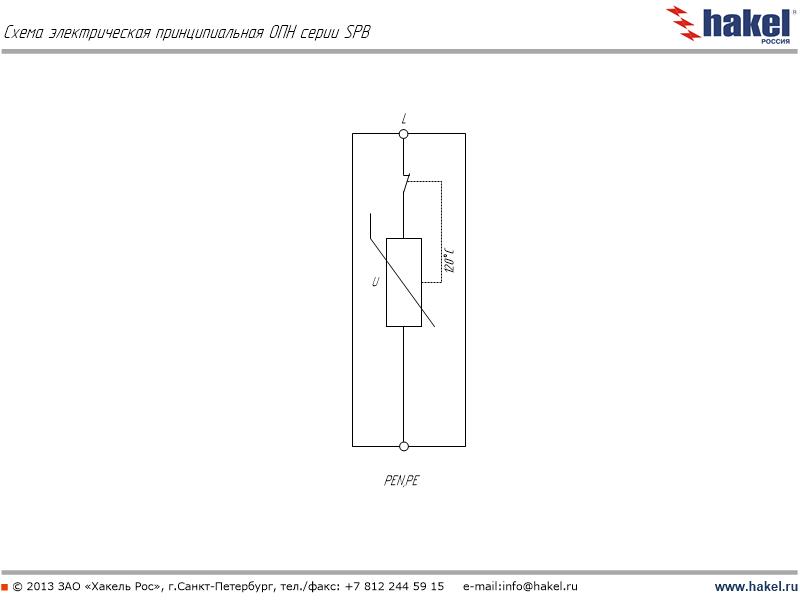

схема электрическая принципиальная ОПН серии SPB

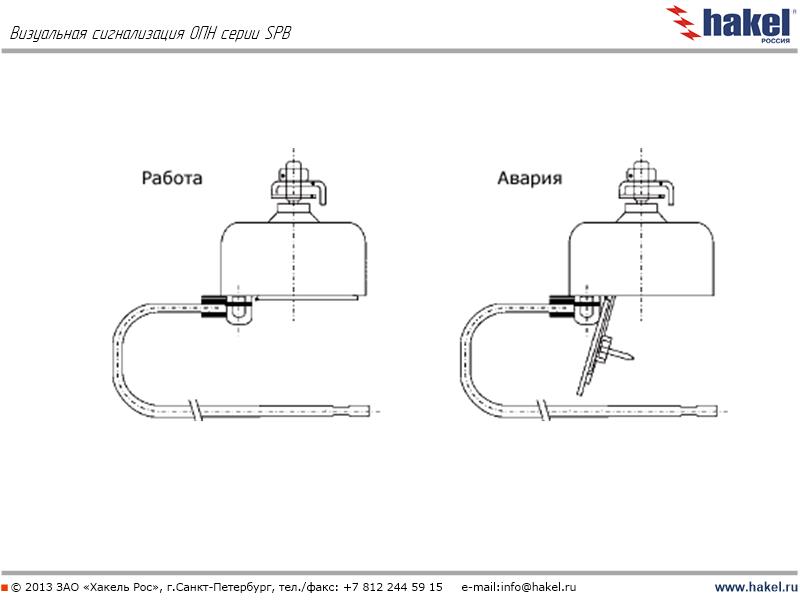

визуальная сигнализация ОПН серии SPB

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015

Теория и особенности применения:

УЗИП и его параметры

ТЕХНИЧЕСКИЙ ЦИРКУЛЯР АССОЦИАЦИИ «РОСЭЛЕКТРОМОНТАЖ»  № 30/2012  «О ВЫПОЛНЕНИИ МОЛНИЕЗАЩИТЫ И ЗАЗЕМЛЕНИЯ ВЛ И ВЛИ ДО 1 кВ»     - УЗИП на ВЛ и ВЛИ следует устанавливать во всех точках заземления PEN проводника.     - В обязательном порядке их следует устанавливать в начале и в конце каждой линии, на линейных ответвлениях и при переходе ВЛ или ВЛИ в кабельную линию. В данном случае кабельная линия или кабельная вставка сама является объектом защиты.
