Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В

Помехоподавляющие фильтры со встроенными УЗИП класса III

Pl-3k32, Pl-3k50, Pl-3k63, Pl-3k80, Pl-3k120



PI-3k32, PI-3k50, PI-3k63, PI-3k80
PI-3k120
Трехфазные помехоподавляющие фильтры со встроенным УЗИП класса испытаний III. IL=32, 50, 63, 80, 120 A.
Помехоподавляющие фильтры серии PI-3k* со встроенным УЗИП класса испытаний III, согласно ГОСТ Р 51992 (МЭК 61643-1-98), предназначены для защиты чувствительного электронного оборудования от высокочастотных помех и импульсных перенапряжений в низковольтных силовых распределительных системах  до 1000 В.      Помехоподавляющие фильтры устанавливаются после УЗИП класса испытаний II в распределительные щиты непосредственно возле защищаемого оборудования.     PI-3k*, ТУ 3428-002-79740390-2007 – серия трехфазных помехоподавляющих фильтров с встроенным УЗИП класса испытаний III.   • Предназначены для защиты оборудования в цепях L/N, L/PE, N/PE от высокочастотных помех и импульсных перенапряжений. • Выпускаются на номинальный рабочий ток IL=32, 50, 63, 80, 120 A, номинальное рабочее напряжение Uo=230/400 В (AC). • В конструкции фильтров применяются ферромагнитные сердечники с магнитной проницаемостью μ > 80000. • Встроенное УЗИП выполнено по двухступеньчатой схеме с использованием варисторов L/N и газонаполненного разрядника N/PE. • Визуальный контроль рабочего состояния устройств проводится с помощью индикаторов красного цвета. В исправном состоянии индикаторы утоплены, в аварийном - выдвинуты. Для удаленного контроля применяются “сухие” контакты дистанционной сигнализации. • Фильтры  выполнены в металлическом корпусе и могут монтироваться с помощью винтов M4 на монтажную панель или с помощью специального кронштейна на DIN-рейку 35 мм. • При заказе фильтров в комплекте с кронштейном для крепления на DIN-рейку 35 мм, необходимо указывать требуемое положение устройства по отношению к DIN-рейке – вертикальное (V) или горизонтальное (H) (например, при горизонтальном расположении - PI-3k50/DIN/H или при вертикальном расположении - PI-3k50/DIN/V). • Вентиляционные отверстия в корпусе фильтров  во время их работы должны быть всегда открыты. • Защищаемое оборудование рекомендуется присоединять к фильтру с помощью экранированного кабеля.      При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например проверка сопротивления изоляции и т.д.) необходимо отключать фильтр от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя фильтра.
Схемы:

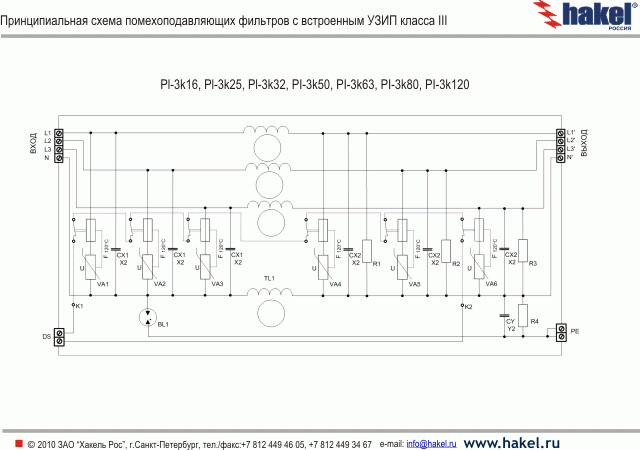

принципиальная схема помехоподавляющих фильтров серии Pl-3k*
схема подключения для сетей с системой заземления типа TN-C
схема подключения для сетей с системой заземления типа TN-S

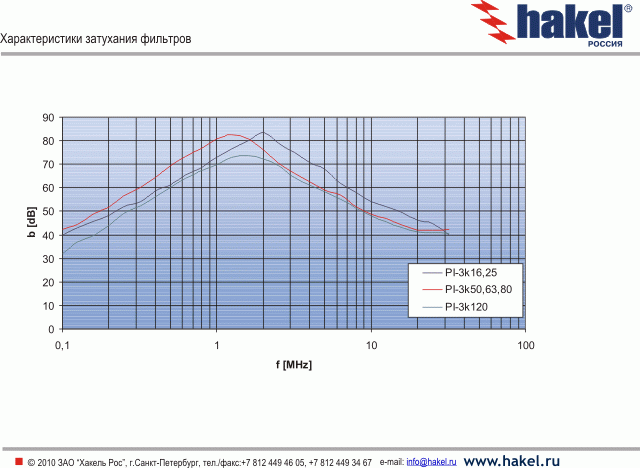

характеристики затухания помехоподавляющих фильтров серии PI-3k*

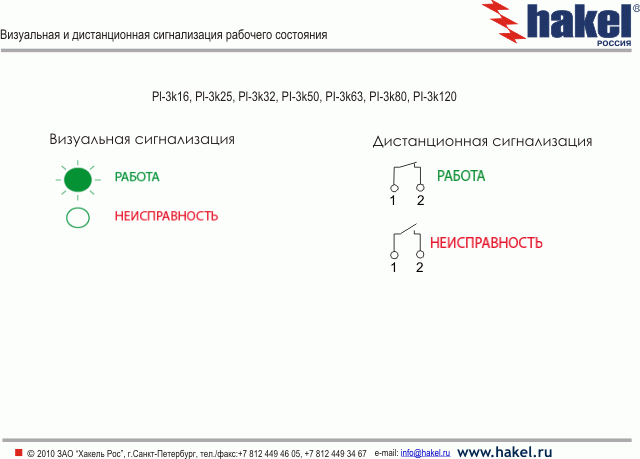

визуальная и дистанционная сигнализация рабочего состояния помехоподавляющих фильтров
Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
Теория и особенности применения:
УЗИП и его параметры
Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H1

Технические характеристики:
