РСТ 4П 24/90/0.5 Р

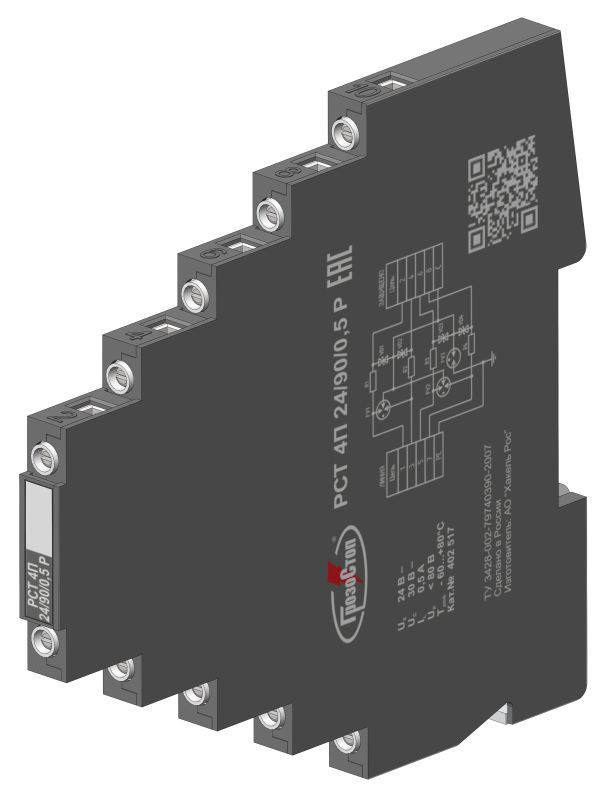

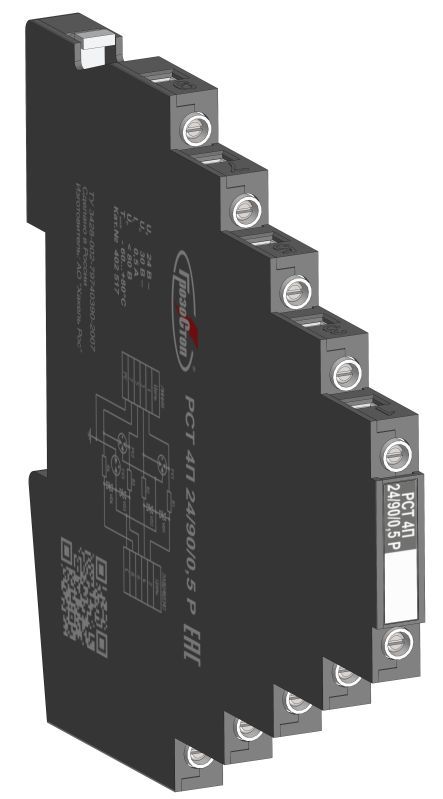

УЗИП РСТ 4П 24/90/0.5 Р - серии РУБЕЖ РСТ в корпусе толщиной 7.4 мм для установки на DIN-рейку 35 мм. Количество защищаемых проводников - 4. Uo = 24 В DC. IL = 0.5 А. ITotal(8/20) = 10 кА. Скорость передачи данных до 10 Мбит/с. Предназначены для защиты оборудования, работающего по 3-х или 4-х проводным линиям. Подключение экрана кабеля через газонаполненный разрядник.
Устройство РСТ 4П 24/90/0.5 Р предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.). Устройство защищает оборудование работающее по 3-х или 4-х проводным линиям. РСТ 4П 24/90/0.5 Р применяется в распределенных сетях в пределах 1 - 2 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003 и ГОСТ Р МЭК 62305-1). УЗИП РСТ 4П 24/90/0.5 Р, ТУ 3428-002-79740390-2007 размещено в корпусе для крепления на рейку DIN 35 мм. Первая ступень защиты выполнена на газонаполненных разрядниках, вторая – на TVS-диодах. Выпускаются на номинальное рабочее напряжение 24 В.   РСТ 4П 24/90/0.5 Р разработано с условиями эксплуатации с расширенным диапазоном температур от минус 60 до плюс 80 °С. Выполнение данных требований обеспечивается подбором необходимых комплектующих изделий, проведением дополнительных технологических операций в процессе производства с последующими проверками. Проводимые мероприятия позволяют повысить надежность УЗИП, применять их в расширенном диапазоне рабочих температур и распространять на них увеличенный гарантийный срок эксплуатации 5 лет.
Структура наименования РСТ 4П 24/90/0.5 Р:   РСТ - устройство серии (Р)УБЕЖ для защиты оборудования (С)лабо(Т)очных цепей,  размещено в корпусе толщиной 7.4 мм для крепления на DIN-рейку 35 мм; 4П - устройство для защиты оборудования со стороны 4-х проводников; 24  - номинальное рабочее напряжение Uо = 24 В DC; 90 - статическое напряжение пробоя разрядника линия-экран U = 90 В DC; 0.5 - номинальный ток IL = 0.5 A; Р - экран кабеля подключается через газонаполненный разрядник.
Схемы:

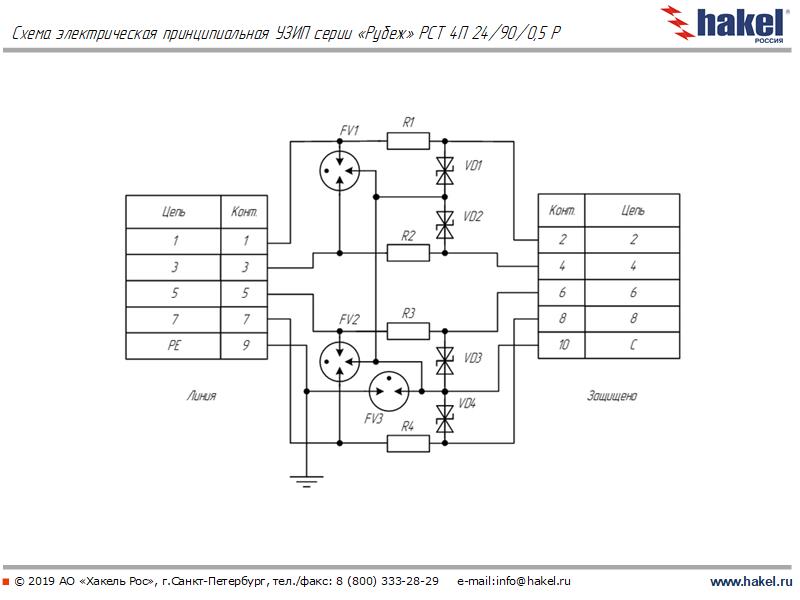

схема электрическая принципиальная РСТ 4П 24/90/0,5 Р
Сертификаты:
сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ
сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)

Технические характеристики
