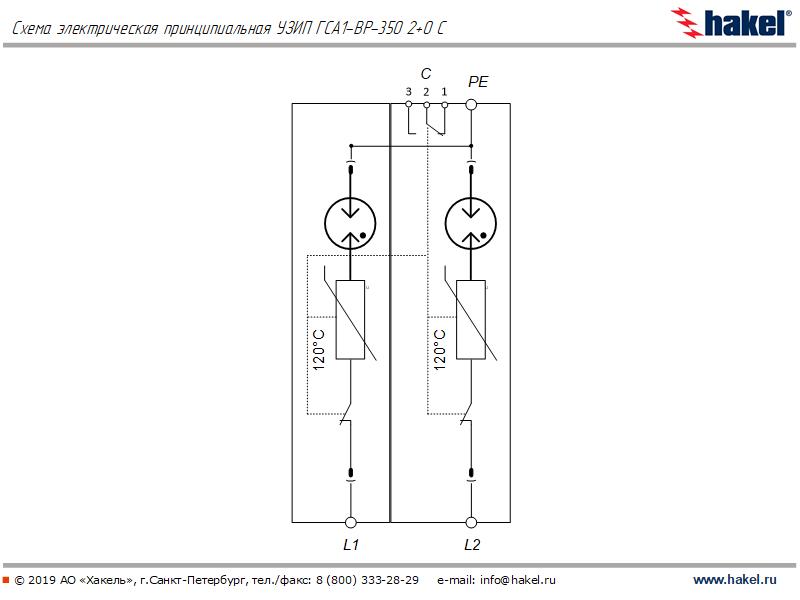

УЗИП типа ГСА1 ВР 350 2+0 С представляет собой двухполюсный УЗИП класса I (ГОСТ IEC 61643-11-2013) комбинированного типа на основе последовательно соединённых оксидно-цинкового варистора и газонаполненного разрядника.
ГСА1 ВР 350 2+0 С предназначен для защиты оборудования вторичного электропитания, автоматики и телемеханики по двухпроводным изолированным линиям переменного тока частотой 50 Гц с номинальным напряжением U0 = 230 В и максимальным длительно допустимым рабочим напряжением Uc = 350 В, а также постоянного тока с напряжением U0 = 220 В и максимальным длительно допустимым рабочим напряжением Uc = 250 В от воздействия продольных (провод/земля) импульсных перенапряжений, источником которых являются грозовые воздействия и коммутационные перенапряжения в результате переключений в цепях индуктивных и ёмкостных нагрузок, коротких замыканий в распределительных электрических сетях высокого и низкого напряжения.
ГСА1 ВР 350 2+0 С устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-2 и CO-153-34.21.122-2003) и конструктивно состоит из базового элемента (базы) ГСА-ВР-2 C и двух сменных модулей защиты комбинированного типа ГСА1 ВР 350.

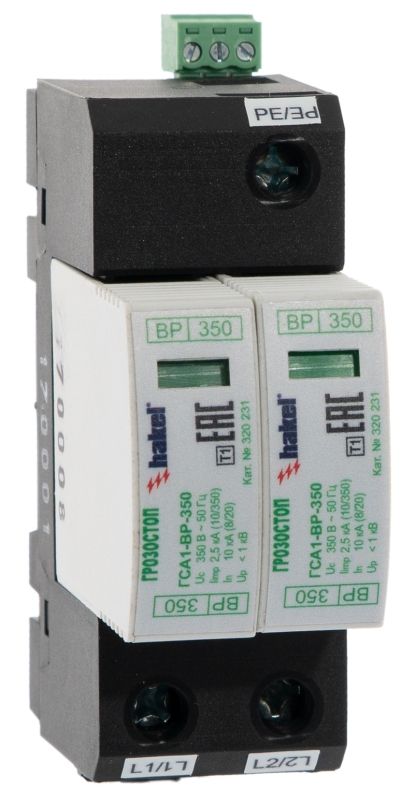

База ГСА ВР 2 С выполнена в пластмассовом корпусе класса защиты IP20. Крепление базы осуществляется на 35 мм DIN-рейку при помощи специальной защёлки на нижней поверхности корпуса. Сменные модули подключаются в базе с помощью ножевых контактов. При установке модулей класс защиты IP20 сохраняется для всех компонентов схемы защиты. В корпусе базы предусмотрены специальные ключевые элементы для модулей защиты комбинированного типа ГСА1 ВР 350 для исключения его ошибочной установки и установки модулей других типов, не соответствующих базам серии ГСА ВР * С.
В корпусе базы ГСА ВР 2 С установлены винтовые клеммы «L1» и «L2» для подключения к защищаемой линии и винтовая клемма «РЕ» для подключения заземляющего проводника.
ГСА1 ВР 350 2+0 С оснащён визуальной механической системой сигнализации исправного состояния, связанной с тепловыми расцепителями варисторов и индикаторами, расположенными на лицевой части модулей. В исправном состоянии индикаторы имеет зелёный цвет, в аварийном – красный.
Система сигнализации так же управляет положением сухого контакта, размещённым в базе, что позволяет реализовать функцию дистанционного контроля исправного/неисправного состояния УЗИП. Подключение ДС к внешним цепям производится с помощью разъёмного соединения.
При неустановленном в базовом элементе хотя бы одном модуле, дистанционная сигнализация находится в положении «Авария» - линия не защищена.
Для упрощения идентификации модули ГСА1 ВР 350 имеет цветовую (цвет корпуса и маркировки) и дополнительную буквенно-цифровую маркировку.
Цветовая маркировка – цвет корпуса светло-серый и цвет маркировки – зелёный.
Дополнительная буквенно-цифровая маркировка – на лицевой стороне модулей в верхней и нижней частях поля маркировки дополнительно крупным шрифтом в рамке нанесена краткая буквенно-цифровая маркировка УЗИП – ВР 350 (варистор + разрядник с Uc – 350 В).
Маркировка УЗИП позволяет устанавливать его в любое рабочее положение.
|
