РСМ */**/2.5/1500
|
| |
РСМ */**/2.5/1500, ТУ 3428-002-79740390-2007, УЗИП со сменным модулем, предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозовых, электростатических разрядов и др.) Количество защищаемых пар проводников 1-2. Uo = 6, 12, 24, 30, 48, 110 В DC. IL = 2.5 А. In(8/20) = 20 кА. Скорость передачи данных до 1 Мбит/с.
Применяется в распределенных сетях в пределах 0B - 2 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003 и ГОСТ Р МЭК 62305-1).
УЗИП серии РСМ */**/2.5/1500:
- Первая ступень защиты выполнена на газонаполненных разрядниках способных пропускать номинальный разрядный ток In(8/20) = 20 кА, вторая на TVS-диодах с Рppm = 1500 Вт. Ступени разделены дросселями.
- Выпускается для сетей постоянного и переменного тока с номинальным рабочим напряжением Uo = 4/6, 8/12, 16/24, 20/30, 34/48, 78/110 В AC/DC.
- Номинальный ток IL = 2.5 А.
- Скорость передачи данных до 1 Мбит/с.
-
Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм 4 мм².
-

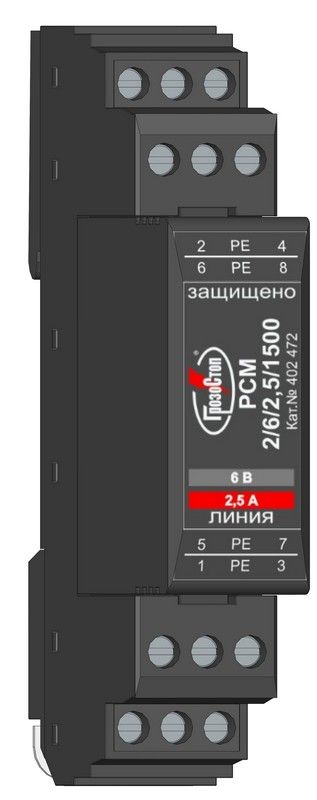

Состоит из базового
модуля, устанавливаемого на DIN-рейку 35 мм, к которому подключаются провода
защищаемой линии и сменного модуля, в котором расположены элементы
защиты. Структура наименования РСМ */**/2.5/1500:
|
РСМ
|
- устройство серии (Р)убеж (С)лаботочное со сменным (М)одулем для защиты оборудования слаботочных цепей размещено в корпусе для крепления на DIN-рейку 35 мм;
| |
*
|
- количество защищаемых пар проводников: 1 или 2;
| |
**
|
- номинальное рабочее напряжение Uo = 6, 12, 24, 30, 48, 110 В DC;
| |
2.5
|
- номинальный ток IL = 2.5 А; | |
1500
|
- вторая ступень защиты выполнена на TVS-диодах с Рppm = 1500 Вт.
|
Пример: РСМ 2/30/2.5/1500 - УЗИП со сменным модулем производства АО "Хакель" для защиты оборудования слаботочных цепей, с номинальным током IL = 2.5 А, размещено в корпусе для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников - 2, номинальное рабочее напряжение Uo = 30 В DC, первая ступень защиты выполнена на газонаполненных разрядниках с In(8/20) = 20 кА, вторая ступень защиты выполнена на TVS-диодах с Рppm = 1500 Вт. Сделано в России.
|
| |
Схемы:
|

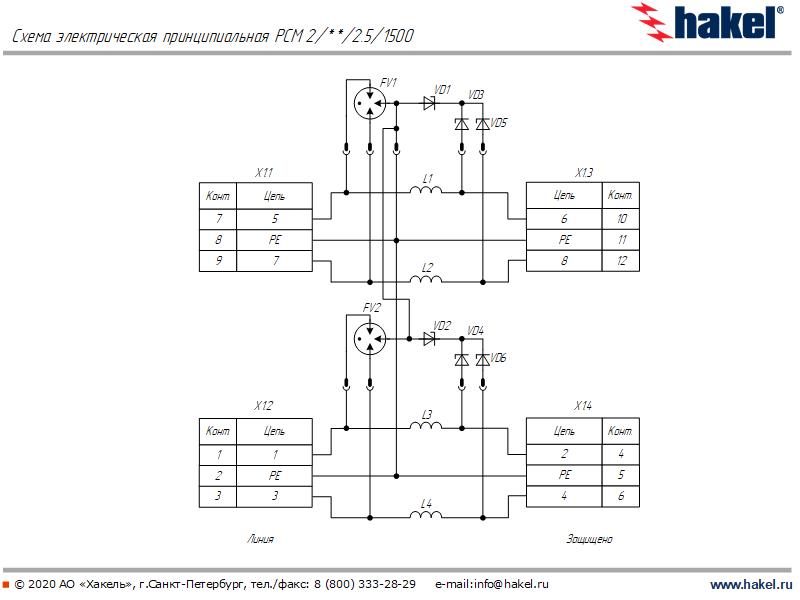

 схема электрическая принципиальная РСМ 1/**/2.5/1500
| |
| |
| |
|
сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ
|
сертификат соответствия УЗИП требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования".
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)
| |
| |
Теория и особенности применения:
| |
| | Защита от импульсных перенапряжений оборудования АСУ ТП | |
| |
| |
Дополнительные принадлежности:
| |
| |
| |
Технические характеристики:
|
 УЗИП на номинальное рабочее напряжение Uo = 6, 12, 24, 30 В DC
|
Технические характеристики
|
1
|
РСМ 1/6/2.5/1500
|
РСМ 1/12/2.5/1500
|
РСМ 1/24/2.5/1500
|
РСМ 1/30/2.5/1500
| |
Количество защищаемых пар
|
2
|
РСМ 2/6/2.5/1500
|
РСМ 2/12/2.5/1500
|
РСМ 2/24/2.5/1500
|
РСМ 2/30/2.5/1500
| |
Номинальное рабочее
напряжение DC | Uо |
6 В
|
12 В
|
24 В
|
30 В
|
Максимальное длительное рабочее
напряжение DC
|
Uо
|
7 В |
14 В
|
28 В
|
33 В
|
Номинальное рабочее
напряжение AC
| Uc |
4 В
|
8 В
|
16 В
|
20 В
|
Максимальное длительное рабочее
напряжение AC
|
Uc |
5 В
|
10 В |
20 В |
23 В
| |
Номинальный ток |
IL
|
2.5 A
|
2.5 A
|
2.5 A
|
2.5 мA
| |
Род тока
|
|
AC 50 Гц/DC
|
|
|
| |
Устойчивость к переменному току,
(линия - PE) |
|
10 А
|
10 А
|
10 А
|
10 А
| |
(D1) Импульсный ток (10/350)
(линия – PE, линия – линия, линия + линия – PE) |
Iimp
|
2.5 кA
|
|
|
| |
(C2) Номинальный разрядный ток (8/20), (линия – PE, линия – линия, линия + линия – PE) |
In
|
20 кA
|
|
|
| |
Уровень напряжения защиты
при I = 1 кА (8/20) (линия - линия) |
Up |
< 18 B
|
< 28 B
|
< 43 B
|
< 49 B
| |
(C3) Уровень напряжения защиты
при 1 кВ/мкс (линия - линия)
|
Up
|
< 10 B
|
< 19 B
|
< 34 B
|
< 44 B
| |
Время срабатывания |
tA
|
< 1 нс
|
< 1 нс
|
< 1 нс
|
< 1 нс
| |
Режим повреждения,
ГОСТ IEC 61643-21
|
|
режим 1 и 2 |
режим 1 и 2 |
режим 1 и 2 |
режим 1 и 2 | |
Скорость передачи данных,
не более
|
|
1 Мбит/с
|
1 Мбит/с
|
1 Мбит/с
|
1 Мбит/с
| |
Вносимая индуктивность
в провод
|
L
|
4.7 мкГн
|
4.7 мкГн |
4.7 мкГн |
4.7 мкГн | |
Вносимая ёмкость
|
С
|
1.5 пФ
|
1.5 пФ
|
1.5 пФ
|
1.5 пФ
| |
Вид климатического исполнения
по ГОСТ 15150
|
|
УХЛ2.1**
|
УХЛ2.1**
|
УХЛ2.1**
|
УХЛ2.1**
| |
Рабочая температура
|
|
-60…+80 °C |
|
-60…+80 °C
|
-60…+80 °C
| |
Монтаж |
|
DIN-рейка
35 мм |
DIN-рейка
35 мм |
DIN-рейка
35 мм |
DIN-рейка
35 мм | |
Сечение присоединяемых проводов, одножильный / многожильный |
|
0.25-4.00 мм2
|
0.25-4.00 мм2 |
0.25-4.00 мм2 |
0.25-4.00 мм2 | |
Момент затяжки винтовых клемм
|
|
0.5 Н∙м
|
0.5 Н∙м
|
0.5 Н∙м
|
0.5 Н∙м
| |
Степень защиты в соответствии
с ГОСТ 14254
|
|
IP20
|
IP20
|
IP20
|
IP20
| |
Категория в соответствии
с ГОСТ IEC 61643-21
|
|
C2, C3, D1
|
C2, C3, D1
|
C2, C3, D1
|
C2, C3, D1
| |
Материал корпуса
|
|
Polyamide PA6 UL94-V0
|
Polyamide PA6 UL94-V0
|
Polyamide PA6 UL94-V0
|
Polyamide PA6 UL94-V0
| |
Масса
|
|
90 г
|
90 г
|
90 г
|
90 г
| |
Номер по каталогу
|
|
402 471
|
402 473
|
402 475
|
402 477
| |
|
|
402 472
|
402 474
|
402 476
|
402 478
|
УЗИП на номинальное рабочее напряжение Uo = 48, 110 В DC
|
Технические характеристики
|
1
|
РСМ 2/48/2.5/1500
|
РСМ 2/110/2.5/1500
|
|
| |
Количество защищаемых пар
|
2
|
РСМ 2/48/2.5/1500
|
РСМ 2/110/2.5/1500
|
|
| |
Номинальное рабочее
напряжение DC | Uо |
48 В
|
110 В
|
|
|
Максимальное длительное рабочее
напряжение DC |
Uс
|
57 В |
132 В
|
|
|
Номинальное рабочее напряжение AC
|
Uо |
34 В |
78 В
|
|
|
Максимальное длительное рабочее
напряжение AC |
Uс |
37 В |
94 В |
|
| |
Номинальный ток |
IL
|
2.5 A
|
2.5 A
|
|
| |
Род тока
|
|
AC 50 Гц/DC |
AC 50 Гц/DC
|
|
| |
Устойчивость к переменному току, (линия - PE) |
|
10 А
|
10 А
|
|
| |
(D1) Импульсный ток (10/350)
(линия – PE, линия – линия, линия + линия – PE) |
Iimp
|
2.5 кA
|
2.5 кA
|
|
| |
(C2) Номинальный разрядный ток (8/20), (линия – PE, линия – линия, линия + линия – PE) |
In
|
|
|
|
| |
Уровень напряжения защиты
при I = 1 кА (8/20) (линия - линия) |
Up |
< 86 B
|
< 186 B
|
|
| |
(C3) Уровень напряжения защиты
при 1 кВ/мкс (линия - линия)
|
Up
|
< 67 B
|
< 158 B
|
|
| |
Время срабатывания |
tA
|
< 1 нс
|
< 1 нс
|
|
| |
Режим повреждения,
ГОСТ IEC 61643-21
|
|
режим 1 и 2
|
режим 1 и 2
|
|
| |
Скорость передачи данных,
не более
|
|
1 Мбит/с
|
1 Мбит/с
|
|
| |
Вносимая индуктивность
в провод
|
L
|
4.7 мкГн
|
4.7 мкГн |
|
| |
Вносимая ёмкость
|
С
|
1.5 пФ
|
1.5 пФ
|
|
| |
Вид климатического исполнения
по ГОСТ 15150
|
|
УХЛ2.1**
|
УХЛ2.1** |
|
| |
Рабочая температура
|
|
-60…+80 °C
|
-60…+80 °C
|
|
| |
Монтаж
|
|
DIN-рейка
35 мм |
DIN-рейка
35 мм |
|
| |
Сечение присоединяемых проводов, одножильный / многожильный |
|
0.25-4.00 мм2
|
0.25-4.00 мм2
|
|
| |
Момент затяжки винтовых клемм
|
|
0.5 Н∙м
|
0.5 Н∙м
|
|
| |
Степень защиты в соответствии
с ГОСТ 14254
|
|
IP20
|
IP20
|
|
| |
Категория в соответствии
с ГОСТ IEC 61643-21
|
|
C2, C3, D1
|
C2, C3, D1
|
|
| |
Материал корпуса
|
|
Polyamide PA6 UL94-V0
|
Polyamide PA6 UL94-V0
|
|
| |
Масса
|
|
90 г
|
90 г
|
|
| |
Номер по каталогу
|
|
402 479
|
402 485
|
|
| |
|
|
402 480
|
402 486
|
|
|
| | |
|
|
