ГИЗ 4/250M PoE+

|
Устройство ГИЗ 4/250М PoE+ предназначено для защиты от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) оборудования локальных вычислительных сетей категорий 5е/6 с интерфейсами Ethernet стандартов 100BASE-TX (IEEE 802.3u-1995), 1000BASE-T (IEEE 802.3ab-1999) в пределах 0B - 2 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003 и ГОСТ Р МЭК 62305-1).
Устройство поддерживает передачу питания поверх данных (PoE, PoE+) в соответствии с рекомендациями IEEE 802.3af-2003 и 802.3at-2009 со схемами подачи питания А и В.
Предназначено для включения между двумя участками кабеля, может подключаться с помощью экранированного патч-корда непосредственно к разъему защищаемого оборудования. Устанавливается вне помещений на стенах, столбах, мачтах, вышках. Основное предназначение защита уличного оборудования Ethernet (IP видеокамер и т.п.)

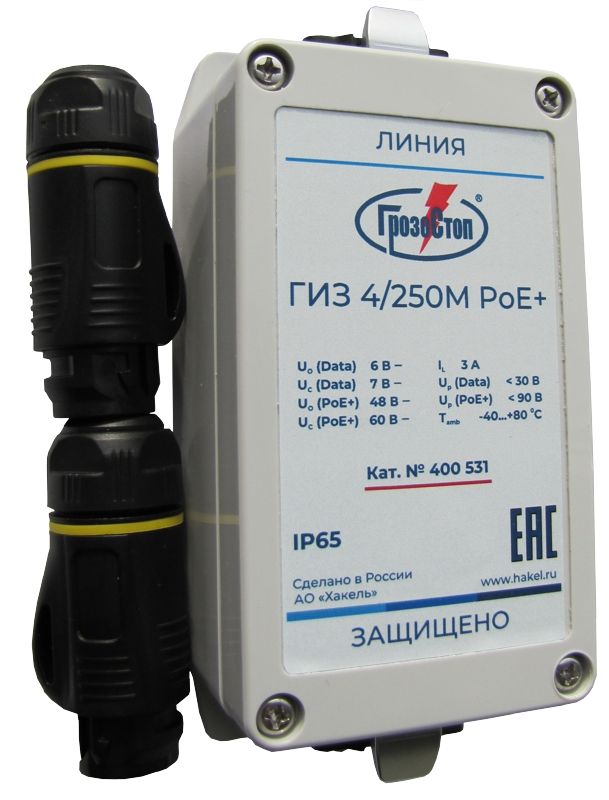

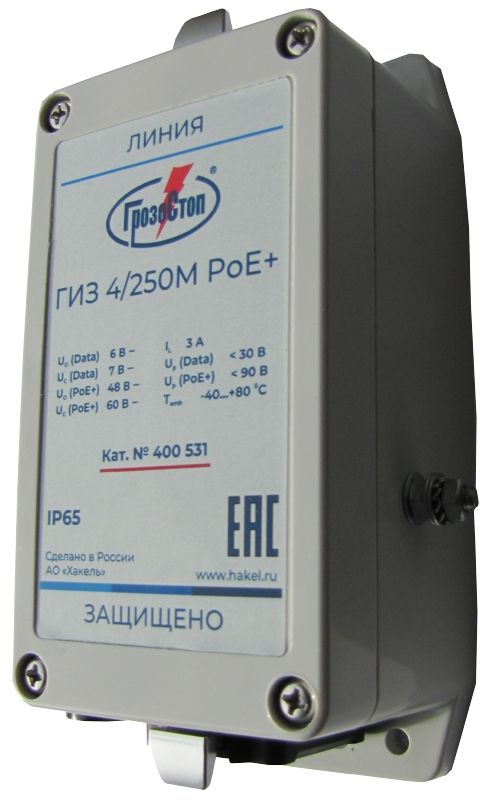

ГИЗ 4/250M PoE+, ТУ 3428-002-79740390-2007 выполнен в пластмассовом корпусе, степень защиты IP65. Со стороны линии и защищаемого оборудования установлены герметичные разъёмы 8Р8С (RJ45). Экраны разъёмов соединены с контактом защитного заземления.

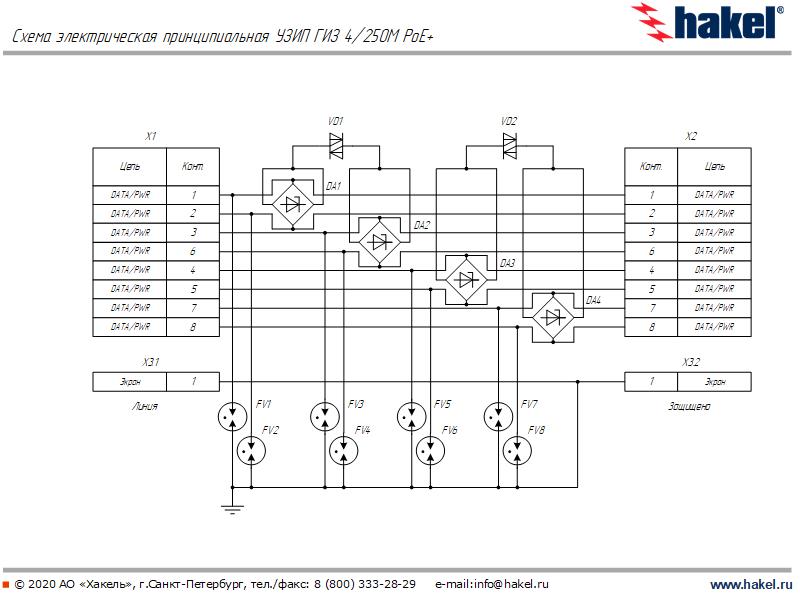

Защита проводников пар передачи данных и питания между собой выполнена на тиристорах, между проводниками и землёй на газонаполненных разрядниках.
| |
| |
| |
| |
|
 cертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
| | |
 Технические характеристики
|
Характеристики |
ГИЗ 4/250М PoE+
| |
|
Цепь данных и питания
| |
Количество защищаемых пар
|
4
| Номера контактов защищаемых пар разъёма 8Р8С (RJ45)
| 1,2; 3,6; 4,5; 7,8 | Способ передачи питания
| PoE+ (PoE схема А, В) | Номинальное рабочее напряжение, DC, Uo, Линия-линия
| 6 В - пары данных
48 В - пары PoE | Максимальное длительное рабочее напряжение, DC, Uc, Линия-линия
| 9 В - пары данных
60 В - пары PoE | Номинальный ток, IL
| 3 А (PoE+) | Род тока
| Постоянный | Устойчивость к переменному току, 50 Гц, Линия-PE
| 2 А | Суммарный импульсный ток (10/350), Itotal, Линия+линия-PE
| 1 кА | Номинальный разрядный ток (8/20), In, Линия-линия
| 200 А | |
Номинальный разрядный ток (8/20), In, Линия-PE |
2 кА
| | Суммарный разрядный ток (8/20), Itotal, Линия+линия-PE | 10 кА | | Уровень напряжения защиты, Up, Линия-линия | ≤ 15 В (В2 - 1 кВ/ 25 А) – пары данных
≤ 75 В (В2 - 1 кВ/ 25 А) – пары PoE | |
Уровень напряжения защиты, Up, Линия-PE |
| | Уровень напряжения защиты при 1 кВ/мкс, Up, Линия-линия | ≤ 20 В – пары данных
≤ 85 В – пары PoE | | Уровень напряжения защиты при 1 кВ/мкс, Up ,Линия-PE | ≤ 600 В | | Время срабатывания, tA, Линия-линия | < 1 нс | | Время срабатывания, tA, Линия-PE | < 100 нс | Режим повреждения, ГОСТ IEC 61643-21
| Режим 1, режим 2 | Полоса частот
| 250 МГц | Скорость передачи данных, не более
| 1 000 Мбит/с | Потери при вводе
| ≤ 3 дБ (до 250 МГц) | Перекрёстная наводка на передающем конце
| ≤ 35 дБ (до 250 МГц) | Вносимая ёмкость, f = 1 МГц, Линия-линия
| < 25 пФ | |
Вносимая ёмкость, f = 1 МГц, Линия-PE |
< 0,5 пФ
| Климатическое исполнение, категория размещения
по ГОСТ 15150-69
| У1**
| Диапазон температур
| Расширенный | | Рабочая температура | -40…+80° C | Монтаж
| На плоскую поверхность
| Степень защиты оболочки, ГОСТ 14254-2015
| IP65 | Материал корпуса
|
Polycarbonate PC, UL94-V0
| Цвет корпуса
| Серый | Категории испытаний по ГОСТ IEC 61643-21
| B2, C2, D1 | Масса, не более
| 290 г
| |
Код по каталогу |
400 531
|
| | |
