ГИК 24/* Exi **2
|
| |
| |
ГРОЗОСТОП® ГИК 24/* Eхi M2
| |
| |
| |
ГРОЗОСТОП® ГИК 24/* Eхi N2
| |
| | УЗИП в корпусе из нержавеющей стали с переходной гайкой. Количество защищаемых пар проводников 1. Iimp(10/350)= 2 кА. UО= 24 В DC. IL= 0.8, 2 A. Скорость передачи данных до 1 Мбит/с. Вид взрывозащиты - искробезопасная цепь. | |
|
УЗИП серии ГРОЗОСТОП® ГИК 24/* Eхi **2, ТУ
3428-002-79740390-2007 предназначены для защиты полевого оборудования
распределенных сетей аппаратуры промышленной автоматизации от импульсных
перенапряжений (грозозащита, защита от электростатических разрядов и
др.) поступающих со стороны искробезопасных цепей во взрывоопасных
газовых средах взрывоопасных зон помещений и наружных установок в пределах 0А(В) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

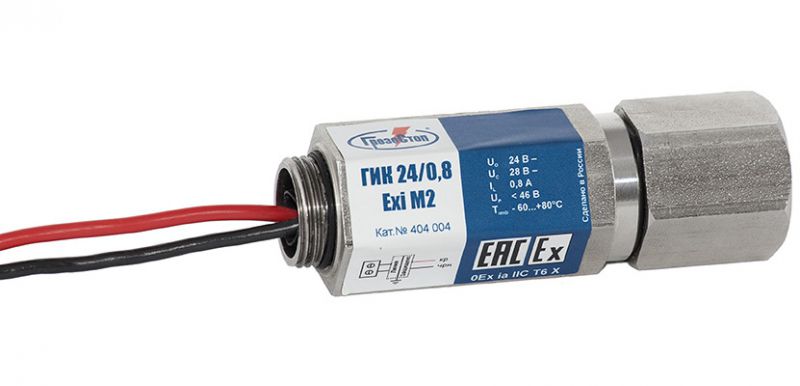

УЗИП серии ГРОЗОСТОП® ГИК 24/* Eхi **2, ТУ 3428-002-79740390-2007 в корпусе из нержавеющей стали с переходной гайкой.
- Выполнено из устойчивой к коррозии
нержавеющей стали и ввинчивается в технологическое полевое устройство вместо основного гермоввода.
- Применяются во
взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок согласно
маркировке взрывозащиты 0Ex ia IIC T6 Ga X
(в соответствии с ТР ТС 012/2011, ГОСТ 31610.0-2014, ГОСТ
Р МЭК 60079-18 – 2008).
- Вид взрывозащиты - искробезопасная цепь.
- Конструкция УЗИП предусматривает его эксплуатацию в условиях воздействия
агрессивных сред и во взрывоопасных зонах классов 1 – 2.
- Первая ступень защиты выполнена на газонаполненных разрядниках, вторая на TVS-диодах с Рppm= 1500 Вт.
- Выпускаются на номинальное рабочее напряжение UО= 24 В DC, максимальный ток IL= 0.8, 2 А, вид резьбы М20х1,5 male/female - метрическая, 1/2”-14 male/female - дюймовая.
- Скорость передачи данных до 1 Мбит/с.
|
| |
Обеспечение
взрывозащиты:
|
Взрывозащищенность
устройств серии ГИК 24/* Exi **2 обеспечивается
видом взрывозащиты "искробезопасность «ia»" (для
уровня взрывозащиты Ga электрооборудования группы II) по ТР ТС 012/2011 (ГОСТ 31610.11-2014
«Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «i»,
а также выполнением требований ГОСТ 31610.0-2014 «Взрывоопасные среды.
Часть 0. Оборудование. Общие требования»), а именно:
- при испытании и
оценке цепей на искровое воспламенение использовался коэффициент безопасности
1,5;
- при оценке
температурного класса поверхности использовался коэффициент безопасности по
напряжению или току 1,0;
- оборудование,
отвечающее требованиям к разделениям табл. 5 ГОСТ 31610.11-2014, должно
быть снабжено оболочкой со степенью защиты не ниже IP20
в соответствии с условиями эксплуатации и требованиями МЭК 60529;
- изоляция между
искробезопасной цепью и корпусом или заземленными частями электрооборудования
должна выдерживать эффективное испытательное напряжение не менее 500 В;
- температура
нагрева наружной поверхности оболочки изделия не превышает допустимую для
температурного класса Т6 по ГОСТ 31610.0-2014 с учетом максимальной температуры окружающей среды. | |
|
Структура наименования ГРОЗОСТОП® ГИК 24/* Exi **2:
ГРОЗОСТОП® - торговая марка выпускаемых АО "Хакель" УЗИП;
ГИК - устройство для защиты оборудования слаботочных цепей, размещено в корпусе из нержавеющей стали;
24 - номинальное рабочее напряжение UО= 24 В DC;
2 - максимальный ток IL= 2 А;
Exi - вид взрывозащиты - искробезопасная цепь;
**- вид резьбы M - метрическая, N - дюймовая
2 - корпус из нержавеющей стали с переходной гайкой.
Пример: ГРОЗОСТОП® ГИК 24/0,8 Exi M2 - УЗИП производства АО "Хакель" для защиты оборудования слаботочных цепей в корпусе из нержавеющей стали с переходной гайкой, количество
пар защищаемых проводников - 1, номинальное рабочее напряжение UО= 24 В DC, максимальный ток IL= 0,8 А, вид взрывозащиты - искробезопасная цепь, резьба для подключения к полевому оборудованию метрическая М20х1,5 female. | |
| |
| |
| |
| |
| |
|
 cертификат соответствия требованиям ТР ТС 012/2011 «О
безопасности оборудования для работы во взрывоопасных средах» |
cертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012 |
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015 | | сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015) | |
|
Теория и особенности применения: | |
| |
| |
Специальные условия
безопасного применения «Х»:
|
Знак
«Х» в маркировке взрывозащиты ГИК 24/* Exi **2 указывает:
|
-
УЗИП выпускается с постоянно присоединенным
кабелем. Подключение свободного конца кабеля должно проводиться в
соответствии с требованиями производителя;
-
подключаемые к УЗИП Eхia-исполнения внешние электротехнические устройства
должны иметь искробезопасные электрические цепи по
ГОСТ 31610.11-2014,
а их искробезопасные параметры должны соответствовать условиям применения УЗИП
во взрывоопасной зоне.
| |
|
ГРОЗОСТОП® ГИК 24/* Exi **2 рекомендуется
размещать:
- во взрывоопасной зоне классов 1 и
2 для защиты оконечных полевых устройств Ex c взрывозащитой вида «ia»;
- в ЩЗИП®-ТМ во взрывоопасных и взрывобезопасных зонах.
При проектировании трасс прокладки кабелей к защищаемому
оборудованию необходимо избегать совместных параллельных пробегов защищенного и
незащищенного участков кабеля, а так же защищенного кабеля и заземляющего
проводника.
Подключение к шине
заземления осуществляется с помощью соединительного проводника сечением 2,5 мм2.
Заземляющий проводник должен иметь по возможности наименьшую длину (максимально 1 м).
| |
|
Дополнительные принадлежности: | |
|
|
 Технические характеристики:
|
Технические характеристики
|
ГИК 24/0,8 Exi M2
|
ГИК 24/2 Exi M2 |
ГИК 24/0,8 Exi N2
|
ГИК 24/2 Exi N2 | |
Количество защищаемых пар
|
1
|
1
|
1
|
1
| |
Маркировка взрывозащиты по ТР ТС 012/2011
|
0Ex ia IIC T6 Ga X |
0Ex ia IIC T6 Ga X |
0Ex ia IIC T6 Ga X |
0Ex ia IIC T6 Ga X | |
Номинальное рабочее напряжение AC/DC, UО |
17 В/24 В
|
17 В/24 В |
17 В/24 В
|
| |
Максимальное длительное рабочее напряжение AC/DC, UC (Ui) |
20 В/28 В
|
20 В/28 В |
20 В/28 В
|
20 В/28 В | Номинальный ток, IL (макс. ток искробезопасной цепи - Ii)
|
0.8 А
|
2 А |
0.8 А
|
| | Макс. входная мощность искробезопасной цепи - Pi | 0.84 Вт
| 0.84 Вт | 0.84 Вт | 0.84 Вт | |
D1 Импульсный ток на линию (10/350), Iimp |
2 кА
|
2 кА
|
2 кА
|
2 кА
|
С2 Номинальный разрядный ток на линию (8/20), In |
7.5 кА
|
7.5 кА |
7.5 кА
|
| |
С2 Уровень напряжения защиты линия-линия при I = 1 кА (8/20) , Up |
< 55 В
|
< 60 В
|
< 55 В
|
< 60 В |
С2 Уровень напряжения защиты линия-РЕ при I = 1 кА (8/20), Up |
< 1100 В
|
< 1200 В
|
< 1100 В
|
< 1200 В |
С3 Уровень напряжения защиты линия-земля при 1 кВ/мкс, Up |
< 46 В
|
< 50 В
|
< 46 В
|
< 50 В | |
С3 Уровень напряжения защиты линия-земля при 1 кВ/мкс, Up |
< 1000 В
|
< 1100 В
|
< 1000 В
|
< 1100 В
| |
|
< 0.5 нс
|
|
< 0.5 нс
|
| |
Скорость передачи данных, не более
|
1 Мбит/с
|
1 Мбит/с |
1 Мбит/с
|
| |
Максимальная внутренняя индуктивность, Li |
3 мкГн
|
3 мкГн |
3 мкГн
|
| |
Максимальная внутренняя емкость (линия-линия), Ci |
1.3 нФ
|
1.4 нФ |
1.3 нФ |
| |
Вносимое сопротивление, R |
2.2 Ом
|
0.5 Ом |
2.2 Ом
|
0.5 Ом
| |
Сопротивление изоляции «линия-земля» |
> 500 B |
> 500 B
|
> 500 B
|
> 500 B
| Вид клим.исполнения по ГОСТ 15150-69
| УХЛ2.1**
| УХЛ2.1**
| УХЛ2.1**
| УХЛ2.1**
| |
Рабочая температура |
-60...+80 °C
|
-60...+80 °C |
-60...+80 °C
|
-60...+80 °C | |
Степень защиты в соответствии с ГОСТ 14254 |
IP67
|
IP67 |
IP67
|
IP67 | Резьба
| М20х1,5 male/female |
М20х1,5 male/female |
1/2”-14 male/female | 1/2”-14 male/female | |
Момент затяжки, Н·м |
10
|
10
|
10
|
10
| Подключение вход/выход
| клеммы/соединительные проводники
|
клеммы/соединительные проводники
|
клеммы/соединительные проводники |
клеммы/соединительные проводники
| |
Соединительные проводники: |
|
|
|
| |
- длина
|
200 мм
|
200 мм |
200 мм
|
200 мм | - сечение
|
2.5 мм²
|
2.5 мм² |
2.5 мм²
|
2.5 мм² | |
Заземление |
корпус
|
корпус |
корпус |
корпус | |
Материал корпуса |
нержавеющая сталь
|
нержавеющая сталь |
нержавеющая сталь
| нержавеющая сталь | |
Цвет корпуса |
натуральный
|
натуральный |
натуральный
|
| |
Категория в соответствии с ГОСТ IEC 61643-21 - 2014
| C2, C3, D1 |
C2, C3, D1 |
C2, C3, D1
|
C2, C3, D1 | |
Масса
|
203 г
|
203 г
|
267 г
|
267 г | |
Номер по каталогу |
404 004
|
404 005
|
404 006
|
|
|
| | |
|
|
