Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения

УЗИП серий DTR, DTNVR

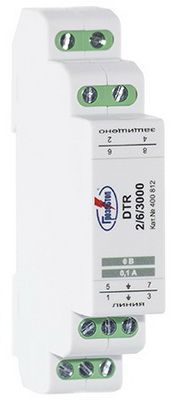

DTR */**/3000

УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1-2. Uo = 6, 12, 24, 30, 48, 60, 80, 110, 170 В DC. IL= 250 мА. In (8/20)= 20 кА. В УЗИП применяются TVS-диоды с Рppm=3000 Вт. Скорость передачи данных до 1 Мбит/с.

УЗИП серии DTR */**/3000, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0В - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.       УЗИП серии DTR */**/3000, ТУ 3428-002-79740390-2007 размещены в корпусе для крепления на DIN-рейку 35 мм. - Первая ступень защиты выполнена на газонаполненных разрядниках с In (8/20) = 20 кА, вторая на TVS-диодах с Рppm=3000 Вт. - Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм 4.0 мм². - Выпускаются на номинальное рабочее напряжение UO= 6, 12, 24, 30, 48, 60, 80, 110, 170 В DC, номинальный ток IL=250 мА. - Способны пропускать номинальный разрядный ток In (8/20) = 20 кА. - Скорость передачи данных до 1 Мбит/с.

Структура наименования DTR */**/3000: DTR - устройство  для защиты оборудования слаботочных цепей с  номинальным током IL=250 мА,  размещено в корпусе для крепления на DIN-рейку 35 мм; * - количество защищаемых пар проводников - 1 или 2; ** - номинальное рабочее напряжение UO = 6, 12, 24, 30, 48, 60, 80, 110, 170 В DC; 3000 - вторая ступень защиты выполнена  на TVS-диодах с Рppm=3000 Вт.   Пример: DTR 2/6/3000 - устройство для защиты оборудования слаботочных цепей с  номинальным током IL=250 мА, размещено в корпусе для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников - 2, номинальное рабочее напряжение UO=6 В DC,  первая ступень защиты выполнена на газонаполненных разрядниках с In (8/20)=20 кА, вторая ступень защиты выполнена на TVS-диодах с Рppm=3000 Вт, устройство сделано в России.

Схемы:

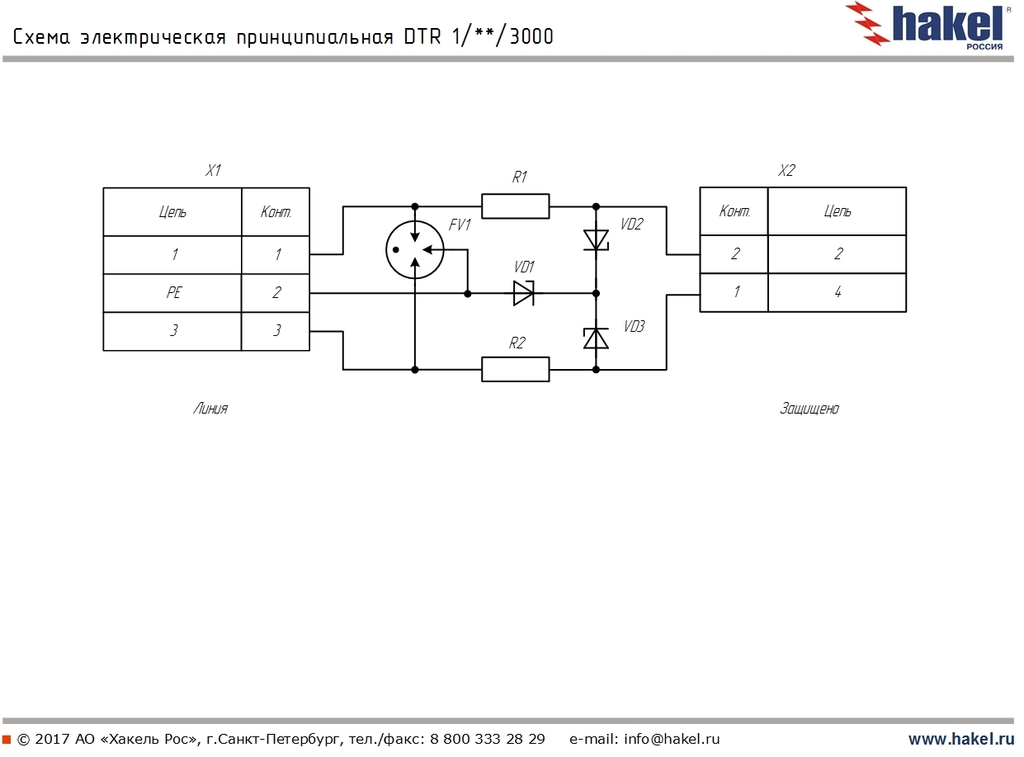

схема электрическая принципиальная DTR 1/**/3000

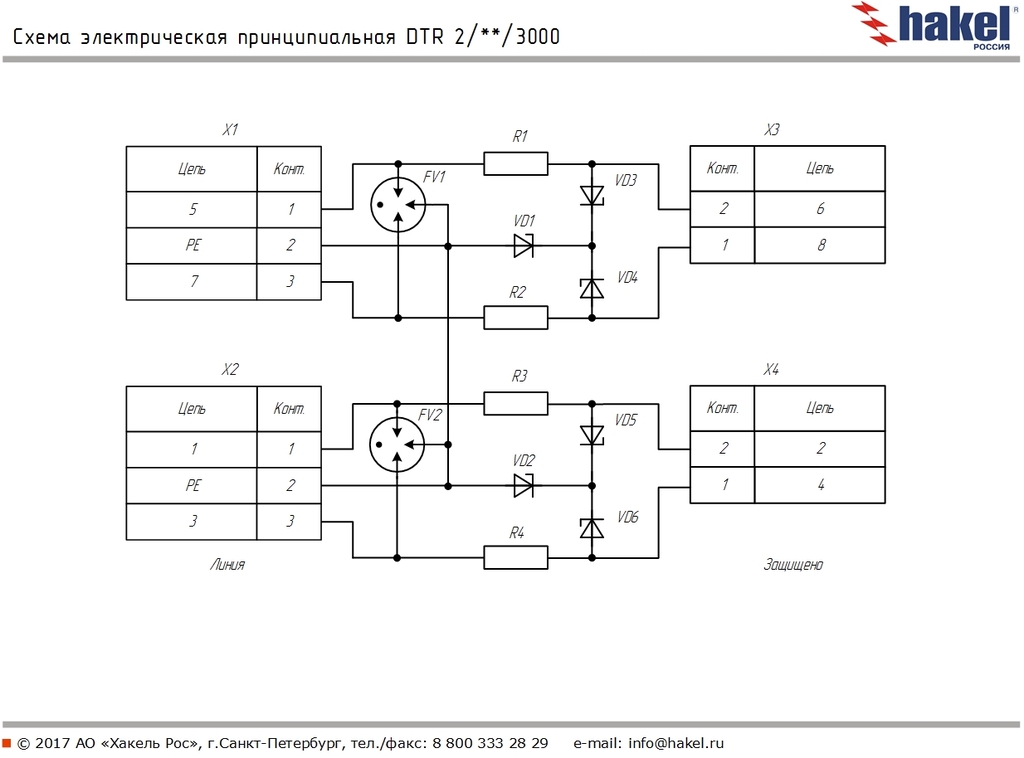

схема электрическая принципиальная DTR 2/**/3000

Сертификаты:

сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT)) сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012  сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015  сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)

Теория и особенности применения:

УЗИП и его параметры

DTR */6/3000 - защита линий интерфейса RS-485 со скоростью передачи данных до 1 Мбит/с.

DTR */24/3000 - защита линий интерфейса RS-232.

DTR */30/3000 - защита линий интерфейсов 0-20 мА, 4-20 мА, включая протокол HART.

DTR */T/3000 - защита телефонных линий.

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

клеммная коробка HAKELBOX-6-S

Технические характеристики:



УЗИП на номинальное рабочее напряжение Uo= 6, 12, 24, 30 В DC

Технические характеристики Количество защищаемых пар	1	DTR 1/6/3000	DTR 1/12/3000	DTR 1/24/3000	DTR 1/30/3000
	2	DTR 2/63000	DTR 2/12/3000	DTR 2/24/3000	DTR 2/30/3000
Номинальное рабочее напряжение, DC/AC	UO	6 В/ 4 В	12 В/ 8 В	24 В/ 16 В	30 В/ 20 В
Макс. длительное рабочее напряжение, DC/AC	UC	7 В/ 5 В	14 В/ 10 В	28 В/ 20 В	33 В/ 23 В
Номинальный ток	IL	250 мА	250 мА	250 мА	250 мА
D1 Импульсный ток (10/350)	Iimp	2.5 кА	2.5 кА	2.5 кА	2.5 кА
C2 Номинальный разрядный ток (8/20)	In	20 кА	20 кА	20 кА	20 кА
Уровень напряжения защиты при I= 1 кА (8/20), (линия-линия)	Up	< 18 В	< 28 В	< 43 В	< 49 В
С3 Уровень напряжения защиты при 1 кВ/мкс, (линия-линия)	Up	< 10 В	< 19 В	< 34 В	< 44 В
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами	Рppm	3000 Вт	3000 Вт	3000 Вт	3000 Вт
Время срабатывания	tA	< 1 нc	< 1 нс	< 1 нс	< 1 нс
Скорость передачи данных, не более		1 Мбит/с	1 Мбит/с	1 Мбит/с	1 Мбит/с
Вносимое сопротивление в проводник	R	2.2 Ом	2.2 Ом	2.2 Ом	2.2 Ом
Вносимая емкость	С	1.5 нФ	1.5 нФ	1.5 нФ	1.5 нФ
Вид климатического исполнения по ГОСТ 15150-69		У2.1**	У2.1**	У2.1**	У2.1**
Рабочая температура		-40... +80°C	-40... +80°C	-40... +80°C	-40... +80°C
Степень защиты в соответствии с ГОСТ 14254		IP20	IP20	IP20	IP20
Монтаж		DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников		0.25-4.0 мм²	0.25-4.0 мм²	0.25-4.0 мм²	0.25-4.0 мм²
Материал корпуса		Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6
Цвет корпуса		серый	серый	серый	серый
Категория в соответствии с ГОСТ IEC 61643-21		C2, C3, D1	C2, C3, D1	C2, C3, D1	C2, C3, D1
Масса		70 г/140 г	70 г/140 г	70 г/140 г	70 г/140 г
Номер по каталогу		400 811	400 821	400 831	400 841
		400 812	400 822	400 832	400 842



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.



Технические характеристики Количество защищаемых пар	1	DTR 1/6/3000 (LT)	DTR 1/12/3000 (LT)	DTR 1/24/3000 (LT)	DTR 1/30/3000 (LT)
	2	DTR 2/6/3000 (LT)	DTR 2/12/3000 (LT)	DTR 2/24/3000 (LT)	DTR 2/30/3000 (LT)
Рабочая температура		-60...+80 °C	-60...+80 °C	-60...+80 °C	-60...+80 °C
Гарантийный срок эксплуатации, год		5	5	5	5
Номер по каталогу		400 121	400 123	400 125	400 127
		400 122	400 124	400 126	400 128





УЗИП на номинальное рабочее напряжение Uo= 48, 60, 80, 110 В DC

Технические характеристики Количество защищаемых пар	1	DTR 1/48/3000	DTR 1/60/3000	DTR 1/80/3000	DTR 1/110/3000
	2	DTR 2/48/3000	DTR 2/60/3000	DTR 2/80/3000	DTR 2/110/3000
Номинальное рабочее напряжение, DC/AC	UO	48 В/ 34 В	60 В/ 42 В	80 В/ 57 В	110 В/ 78 В
Макс. длительное рабочее напряжение, DC/AC	UC	53 В/ 37 В	70 В/ 50 В	94 В/ 66 В	128 В/ 94 В
Номинальный ток	IL	250 мА	250 мА	250 мА	250 мА
D1 Импульсный ток (10/350)	Iimp	2.5 кА	2.5 кА	2.5 кА	2.5 кА
C2 Номинальный разрядный ток (8/20)	In	20 кА	20 кА	20 кА	20 кА
Уровень напряжения защиты при I= 1 кА (8/20), (линия-линия)	Up	< 86 В	< 100 В	< 158 В	< 186 В
С3 Уровень напряжения защиты при 1 кВ/мкс, (линия-линия)	Up	< 67 В	< 84 В	< 108 В	< 158 В
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами	Рppm	3000 Вт	3000 Вт	3000 Вт	3000 Вт
Время срабатывания	tA	< 1 нс	< 1 нс	< 1 нс	< 1 нс
Скорость передачи данных, не более		1 Мбит/c	1 Мбит/с	1 Мбит/с	1 Мбит/с
Вносимое сопротивление в проводник	R	2.2 Ом	2.2 Ом	2.2 Ом	2.2 Ом
Вносимая емкость	С	1.5 нФ	1.5 нФ	1.5 нФ	1.5 нФ
Вид климатического исполнения по ГОСТ 15150-69		У2.1**	У2.1**	У2.1**	У2.1**
Рабочая температура		-40... +80°C	-40... +80°C	-40... +80°C	-40... +80°C
Степень защиты в соответствии с ГОСТ 14254		IP20	IP20	IP20	IP20
Монтаж		DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников		0.25-4.0 мм²	0.25-4.0 мм²	0.25-4.0 мм²	0.25-4.0 мм²
Материал корпуса		Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6
Цвет корпуса		серый	серый	серый	серый
Категория в соответствии с ГОСТ IEC 61643-21		C2, C3, D1	C2, C3, D1	C2, C3, D1	C2, C3, D1
Масса		70 г/140 г	70 г/140 г	70 г/140 г	70 г/140 г
Номер по каталогу		400 851	400 861	400 871	400 881
		400 852	400 862	400 872	400 882



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.



Технические характеристики Количество защищаемых пар	1	DTR 1/48/3000 (LT)	DTR 1/60/3000 (LT)	DTR 1/80/3000 (LT)	DTR 1/110/3000 (LT)
	2	DTR 2/48/3000 (LT)	DTR 2/60/3000 (LT)	DTR 2/80/3000 (LT)	DTR 2/110/3000 (LT)
Рабочая температура		-60...+80 °C	-60...+80 °C	-60...+80 °C	-60...+80 °C
Гарантийный срок эксплуатации, год		5	5	5	5
Номер по каталогу		400 129	400 131	400 133	400 135
		400 130	400 132	400 134	400 136





УЗИП на номинальное рабочее напряжение Uo=170 В DC

Технические характеристики Количество защищаемых пар	1	DTR 1/T/3000
	2	DTR 2/T/3000
Номинальное рабочее напряжение, DC/AC	UO	170 В/ 120 B
Макс. длительное рабочее напряжение, DC/AC	UC	185 В/ 132 B
Номинальный ток	IL	250 мА
D1 Импульсный ток (10/350)	Iimp	2.5 кА
С2 Номинальный разрядный ток (8/20)	In	20 кА
Уровень напряжения защиты при I= 1 кА (8/20), (линия-линия)	Up	< 385 В
С3 Уровень напряжения защиты при 1 кВ/мкс, (линия-линия)	Up	< 252 В
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами	Рppm	3000 Вт
Время срабатывания	tA	< 1 нс
Скорость передачи данных, не более		1 Мбит/c
Вносимое сопротивление в проводник	R	2.2 Ом
Вносимая емкость	С	1.5 нФ
Вид климатического исполнения по ГОСТ 15150-69		У2.1**
Рабочая температура		-40... +80°C
Степень защиты в соответствии с ГОСТ 14254		IP20
Монтаж		DIN-рейка 35 мм
Cечение присоединяемых проводников		0.25-4.0 мм²
Материал корпуса		Polyamide PA6
Цвет корпуса		серый
Категория в соответствии с ГОСТ IEC 61643-21		C2, C3, D1
Масса		70 г/140 г
Номер по каталогу		400 801
		400 802



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.



Технические характеристики Количество защищаемых пар	1	DTR 1/T/3000 (LT)
	2	DTR 2/T/3000 (LT)
Рабочая температура		-60...+80 °C
Гарантийный срок эксплуатации, год		5
Номер по каталогу		400 137
		400 138
