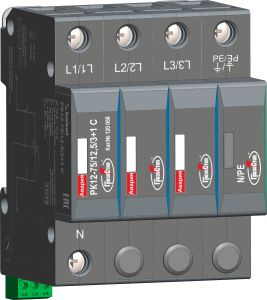

РК12-*/12.5/3+1 С

|
Устройство РК12-*/12,5/3+1 ** соответствует УЗИП класса испытаний I+II и применяется в низковольтных электрических сетях на границе 0А(В) - 1 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003) при кабельном подземном или воздушном вводах электропитания в качестве I+II ступени защиты, в соответствии с: ГОСТ Р 50571-4-44-2011, ГОСТ Р 50571.5.53-2013, ГОСТ IEC 61643-11-2013. Uc=75/100, 150/200, 275/350, 320/420 В AC/DC; Iimp(10/350) = 12.5 кА.
РК12-*/12,5/3+1 ** представляет собой четырёхполюсное УЗИП комбинированного типа, предназначенное для защиты силовых цепей переменного тока при кабельном или воздушном вводе электропитания в сетях с системами заземления типа TN-S и ТТ.
Визуальный контроль рабочего состояния УЗИП проводится с помощью цветного индикатора - “флажка”, расположенного в окошках на лицевой части. В неисправном состоянии появляется «флажок»
красного цвета. Удалённый контроль осуществляется с помощью
дистанционной сигнализации - переключением «сухого» беспотенциального
контакта (модель с литерой «С» в наименовании).
Конструкция УЗИП не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.
Структура наименования РК12-*/12,5/3+1 **
ГРОЗОСТОП® - торговая марка выпускаемых АО "Хакель" УЗИП;
РК - серия УЗИП (Р)убеж (К)омбинированного типа;
12 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;
* - максимальное длительное рабочее напряжение системы, Uc AC;
12,5 - импульсный ток Iimp (10/350);
3+1 - четырехполюсное на основе варисторов и газонаполненного разрядника;
** - наличие дистанционной сигнализации рабочего состояния С.
Пример: РК12-75/12,5/3+1 С - четырехполюсное УЗИП комбинированного типа торговой марки ГРОЗОСТОП® производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В, класса испытаний I+II в соответствии с ГОСТ IEC 61643-11; Uc=75 В АС, Iimp=12.5 кА. Для удаленного контроля рабочего состояния УЗИП дополнительно снабжено “сухим” контактом дистанционной сигнализации. | |
|
| |

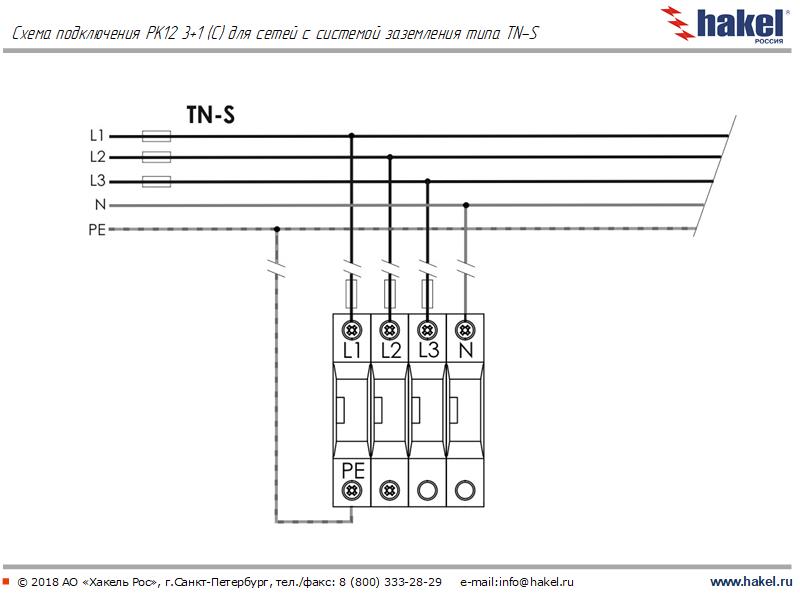

Схемы:
| |
| |
| |
| |
| |
|
 сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ
|
сертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
| |
|
 Технические характеристики
|
Технические характеристики
|
РК12-75/12.5/3+1 С
|
РК12-150/12.5/3+1 С
|
|
РК12-320/12.5/3+1 С
| |
РК12-75/12.5/3+1 |
|
|
| |
Класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11
|
I+II |
I+II |
|
| |
Вид защиты |
L1/N, L2/N, L3/N, N/PE |
|
|
| |
Род тока
|
переменный, 50 Гц
|
переменный, 50 Гц
|
переменный, 50 Гц
|
переменный, 50 Гц
| |
Номинальное напряжение системы АС/DC, U0
|
60 В / 78 В
|
125 В / 160 В
|
230 В / 300 В
|
265 В / 345 В
| |
Максимальное длительное рабочее напряжение AC/DC, UC | 75 В / 100 В | 150 В / 200 В | 275 В / 350 В | 320 В / 420 В |
Импульсный ток – L/N,
Iimp (10/350) |
|
|
|
|
Коммутируемый заряд L/N, Q |
|
6.25 A·с |
6.25 A·с |
6.25 A·с | Удельная энергия – L/N, W/R
|
|
|
|
| |
Импульсный ток – N/PE,
In (10/350) |
50 кA |
|
|
| |
Коммутируемый заряд – N/PE, Q
|
25 A·с
|
25 A·с
|
25 A·с
|
25 A·с
| |
Удельная энергия – N/PE, W/R
| 625 кДж/Ом |
625 кДж/Ом |
625 кДж/Ом |
625 кДж/Ом | |
Номинальный разрядный ток – L/N, In (8/20)
|
25 кA |
25 кA |
25 кA
|
25 кA
| Максимальный разрядный ток – L/N, Imax (8/20)
|
|
|
|
| |
Номинальный разрядный ток – N/PE, In (8/20)
|
50 кA |
50 кA |
50 кA |
50 кA | |
Уровень напряжения защиты – L/N, Up |
|
|
|
| |
Уровень напряжения защиты – N/PE, Up
|
< 1.3 кВ
|
< 1.3 кВ
|
< 1.3 кВ
|
< 1.3 кВ
| | ВПН – L/N, Ut |
91 В / 5 с |
182 В / 5 с |
|
| |
ВПН – N/PE Ut
|
1200 В / 0.2 с |
1200 В / 0.2 с
|
1200 В / 0.2 с
|
1200 В / 0.2 с
| |
Время срабатывания – L/N, Ta
| < 25 нс |
< 25 нс |
< 25 нс | < 25 нс | |
Время срабатывания – N/PE, Ta
|
< 100 нс
|
< 100 нс
|
< 100 нс
|
< 100 нс
| Номинал защитного предохранителя
|
160 A gL/gG |
160 A gL/gG |
|
| |
Номинальный ток короткого замыкания
| 60 кАrms | 60 кАrms |
60 кАrms |
60 кАrms | |
Вид климатического исполнения
по ГОСТ 15150-69
|
УХЛ2.1**
|
УХЛ2.1** |
УХЛ2.1** |
УХЛ2.1**
| |
Рабочая температура,
Tamb |
|
|
|
| |
Сечение подключаемых проводников |
одножил. до 25 мм² многожил. до 16 мм² |
одножил. до 25 мм² многожил. до 16 мм² |
одножил. до 25 мм² многожил. до 16 мм² |
одножил. до 25 мм² многожил. до 16 мм² | |
Момент затяжки, Н·м |
3 | 3 |
3 |
3 | |
Степень защиты
по ГОСТ 14254-2015
|
IP20
|
IP20
|
IP20
|
IP20
| |
Монтаж
| рейка DIN 35 мм | рейка DIN 35 мм |
рейка DIN 35 мм |
рейка DIN 35 мм | |
Материал корпуса
|
Polyamide PA6,
UL94 V-0
|
Polyamide PA6,
UL94 V-0
|
Polyamide PA6,
UL94 V-0
|
Polyamide PA6,
UL94 V-0
| |
Срок службы
| Не менее 10 лет
|
Не менее 10 лет |
Не менее 10 лет |
Не менее 10 лет | |
Масса, не более
| 513 г
| 513 г |
513 г | 537 г | |
Контакты дистанционной сигнализации
|
|
|
|
| Максимальный коммутируемый ток, AC/DC
| 0.5 A / 0.1 А
| 0.5 A / 0.1 А
| 0.5 A / 0.1 А
| 0.5 A / 0.1 А
| |
Максимальное коммутируемое напряжение, AC/DC
|
250 В / 250 В
|
250 В / 250 В
|
250 В / 250 В
|
250 В / 250 В
| |
Сечение подключаемых проводников
|
до 2,5 мм²
|
до 2,5 мм²
|
до 2,5 мм²
|
до 2,5 мм²
| |
Момент затяжки, Н·м |
0.4
|
0.4
|
0.4
|
0.4
| |

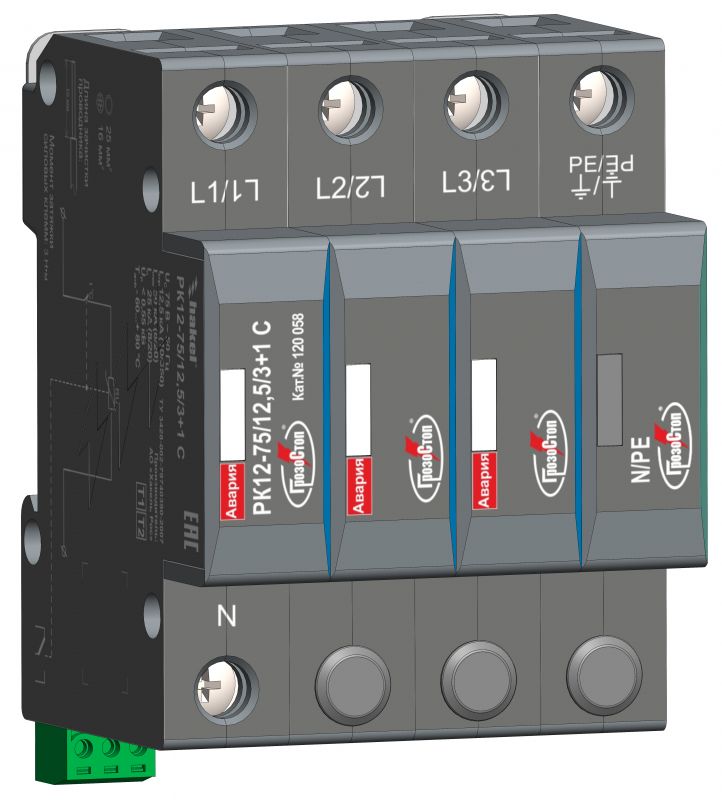

Номер по каталогу "С"
|
120 058 |
120 070 |
120 082 |
120 221 | |

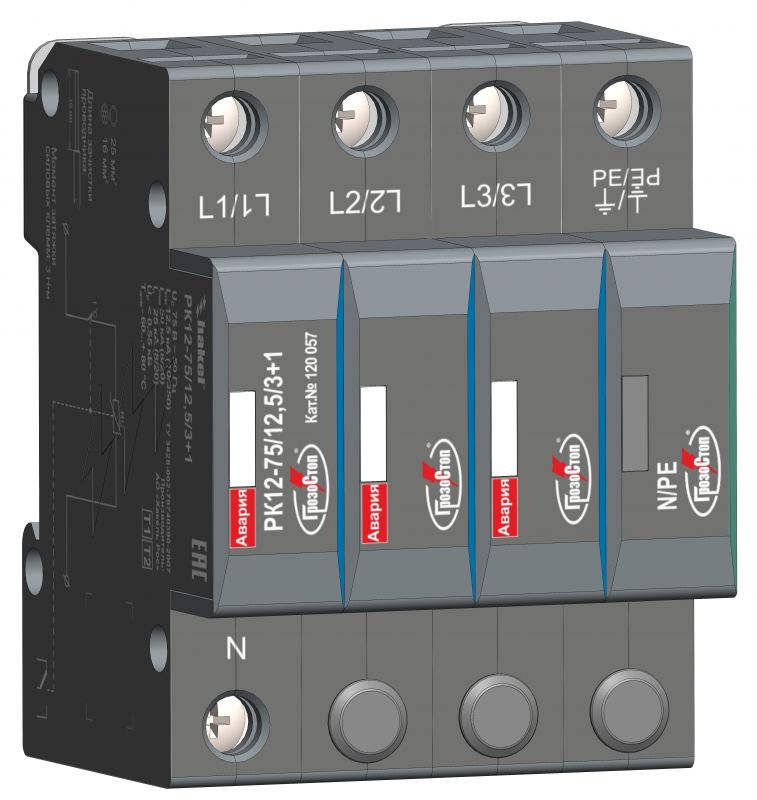

Без сигнализации
|
120 057 |
120 069 | 120 081 |
120 220 |
| | |
