РВ12-*/12.5 С

|
РВ12-*/12.5 **, ТУ 3428-002-79740390-2007 – однофазные УЗИП класса I+II ограничивающего типа на основе оксидно-цинкового варистора.
- Предназначены для защиты фазных проводников L/PEN.
Выпускаются на максимальное длительное рабочее напряжение Uc=75/100, 150/200, 275/350, 320/420, 600/790 В AC/DC.
- Способны отводить импульсы тока Iimp(10/350) = 12.5 кА.
- Применяются в сетях с системами заземления типа TN-C и ТТ.

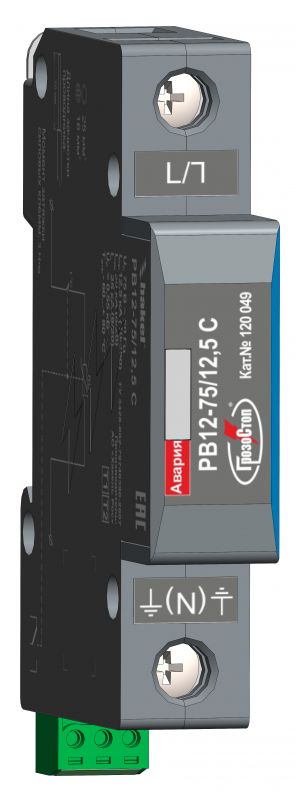

- Для удаленного контроля РВ12-*/12.5 С дополнительно снабжены “сухими” контактами дистанционной сигнализации.
Визуальный контроль рабочего состояния УЗИП проводится с помощью цветного индикатора - “флажка”, расположенного в окошке на лицевой части. В неисправном состоянии появляется «флажок» красного цвета.
Структура наименования РВ12-*/12,5 **
ГРОЗОСТОП® - торговая марка выпускаемых АО "Хакель" УЗИП;
РВ - УЗИП серии РУБЕЖ ограничивающего типа на основе варистора;
12 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;
* - максимальное длительное рабочее напряжение системы, Uc AC;
12,5 - импульсный ток Iimp (10/350);
** - наличие дистанционной сигнализации рабочего состояния С.

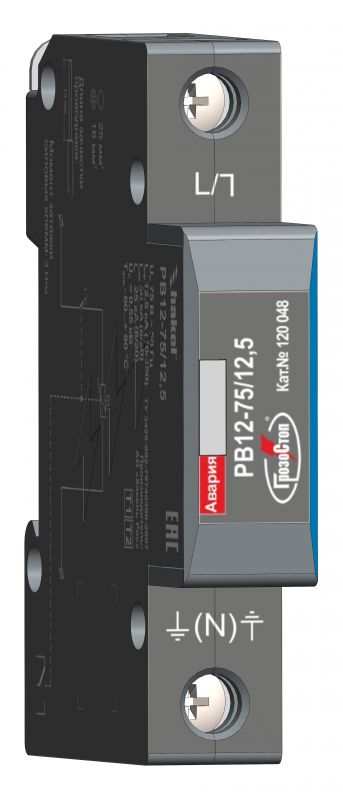

Пример: РВ12-75/12,5 С - однополюсное УЗИП ограничивающего типа серии РУБЕЖ производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В, класса испытаний I+II в соответствии с ГОСТ IEC 61643-11; Uc=75 В АС, Iimp=12,5 кА. Для удаленного контроля рабочего состояния УЗИП дополнительно снабжено “сухим” контактом дистанционной сигнализации. | |
|
| |

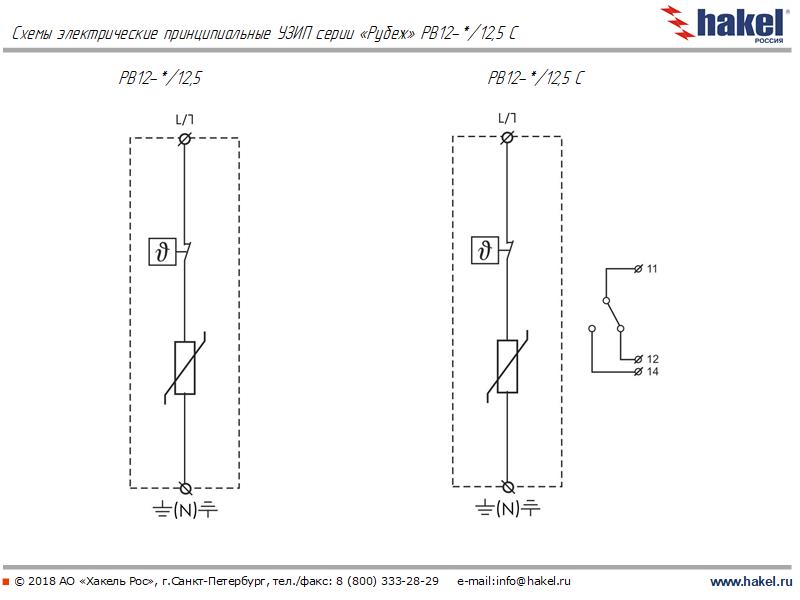

Схемы:
| |
| |
| |
| |
|
 сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ
|
сертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
| |
|
 Технические характеристики РВ12-75/12.5 С, РВ12-150/12.5 С, РВ12-275/12.5 С, РВ12-320/12.5 С
|
Технические характеристики
|
РВ12-75/12.5 С
|
РВ12-150/12.5 С
|
|
РВ12-320/12.5 С
| |
РВ12-75/12.5 |
|
|
| |
Класс испытаний УЗИП по
ГОСТ IEC 61643-11
|
I+II |
I+II |
|
| |
Вид защиты |
L/PEN |
|
|
| |
Род тока
|
переменный, 50 Гц / постоянный
|
переменный, 50 Гц / постоянный
|
переменный, 50 Гц / постоянный
|
переменный, 50 Гц / постоянный
| |
Номинальное напряжение системы АС/DC, U0
|
60 В / 78 В
|
125 В / 160 В
|
230 В / 300 В
|
265 В / 345 В
| |
Максимальное длительное рабочее напряжение АС/DC, UC | 75 В / 100 В | 150 В / 200 В | 275 В / 350 В | 320 В / 420 В |
Импульсный ток Iimp (10/350)
|
|
|
|
| |
|
|
6.25 A·с |
6.25 A·с |
6.25 A·с | Удельная энергия, W/R
|
|
|
|
| |
Номинальный разрядный ток, In (8/20) |
25 кA |
|
|
| Максимальный разрядный ток, Imax (8/20),
|
|
|
|
| |
Уровень напряжения защиты, Up |
|
|
|
| | Временное перенапряжение (ВПН), Ut |
91 В / 5 с |
182 В / 5 с |
|
| |
Время срабатывания, Ta
| < 25 нс |
< 25 нс |
< 25 нс | < 25 нс | Номинал защитного предохранителя
|
160 A gL/gG |
160 A gL/gG |
|
| |
Номинальный ток короткого замыкания
| 60 кАrms | 60 кАrms |
60 кАrms |
60 кАrms | |
Вид климатического исполнения по
ГОСТ 15150-69
|
УХЛ2.1**
|
УХЛ2.1** |
УХЛ2.1** |
УХЛ2.1**
| |
Рабочая температура, Tamb |
|
|
|
| |
Сечение подключаемых проводников |
одножил. до 25 мм² многожил. до 16 мм² |
одножил. до 25 мм² многожил. до 16 мм² |
одножил. до 25 мм² многожил. до 16 мм² |
одножил. до 25 мм² многожил. до 16 мм² | |
Момент затяжки, Н·м |
3 | 3 |
3 |
3 | |
Степень защиты по
ГОСТ 14254-2015
|
IP20
|
IP20
|
IP20
|
IP20
| |
Монтаж
| рейка DIN 35 мм | рейка DIN 35 мм |
рейка DIN 35 мм |
рейка DIN 35 мм | |
Материал корпуса
|
Polyamide PA6,
UL94 V-0
|
Polyamide PA6,
UL94 V-0
|
Polyamide PA6,
UL94 V-0
|
Polyamide PA6,
UL94 V-0
| |
Срок службы
| Не менее 10 лет
|
Не менее 10 лет |
Не менее 10 лет |
Не менее 10 лет | |
Масса, не более
| 134 г
| 134 г |
134 г | 142 г | |
Контакты дистанционной сигнализации
|
|
|
|
| Максимальный коммутируемый ток, AC/DC
| 0.5 A / 0.1 А
| 0.5 A / 0.1 А
| 0.5 A / 0.1 А
| 0.5 A / 0.1 А
| |
Максимальное коммутируемое напряжение, AC/DC
|
250 В / 250 В
|
250 В / 250 В
|
250 В / 250 В
|
250 В / 250 В
| |
Сечение подключаемых проводников
|
до 2.5 мм²
|
до 2.5 мм²
|
до 2.5 мм²
|
до 2.5 мм²
| |
Момент затяжки, Н·м |
0.4
|
0.4
|
0.4
|
0.4
| |
Номер по каталогу "С"
|
120 049 |
120 062 |
120 074 |
120 213 | |
Без сигнализации
|
120 048 |
120 061 | 120 073 |
120 212 |
|
Технические характеристики
|
РВ12-600/12.5 С
|
|
|
| |
РВ12-600/12.5 |
|
|
| |
Класс испытаний УЗИП по
ГОСТ IEC 61643-11
|
I+II |
|
|
| |
Вид защиты |
L/PEN |
|
|
| |
Род тока
|
переменный, 50 Гц / постоянный
|
|
|
| |
Номинальное напряжение системы АС/DC, U0
|
460 В / 600 В
|
|
|
| |
Максимальное длительное рабочее напряжение АС/DC, UC | 600 В / 790 В |
|
|
|
Импульсный ток Iimp (10/350)
|
|
|
|
| |
|
|
|
|
| Удельная энергия, W/R
|
|
|
|
| |
Номинальный разрядный ток, In (8/20) |
25 кA |
|
|
| Максимальный разрядный ток, Imax (8/20),
|
|
|
|
| |
Уровень напряжения защиты, Up |
|
|
|
| | Временное перенапряжение (ВПН), Ut |
726 В / 5 с |
|
|
| |
Время срабатывания, Ta
| < 25 нс |
|
|
| Номинал защитного предохранителя
|
160 A gL/gG |
|
|
| |
Номинальный ток короткого замыкания
| 60 кАrms |
|
|
| |
Вид климатического исполнения по
ГОСТ 15150-69
|
УХЛ2.1**
|
|
|
| |
Рабочая температура, Tamb |
|
|
|
| |
Сечение подключаемых проводников |
одножил. до 25 мм² многожил. до 16 мм² |
|
|
| |
Момент затяжки, Н·м |
3 |
|
|
| |
Степень защиты по
ГОСТ 14254-2015
|
IP20
|
|
|
| |
Монтаж
| рейка DIN 35 мм |
|
|
| |
Материал корпуса
|
Polyamide PA6,
UL94 V-0
|
|
|
| |
Срок службы
| Не менее 10 лет
|
|
|
| |
Масса, не более
| 134 г
|
|
|
| |
Контакты дистанционной сигнализации
|
|
|
|
| Максимальный коммутируемый ток, AC/DC
| 0.5 A / 0.1 А
|
|
|
| |
Максимальное коммутируемое напряжение, AC/DC
|
250 В / 250 В
|
|
|
| |
Сечение подключаемых проводников
|
до 2.5 мм²
|
|
|
| |
Момент затяжки, Н·м |
0.4
|
|
|
| |
Номер по каталогу "С"
|
120 250 |
|
|
| |
Без сигнализации
|
120 249 |
|
|
|
| | |
|
|
