УЗИП серий РСТ

ГИР */485 - СНЯТО С ПРОИЗВОДСТВА!

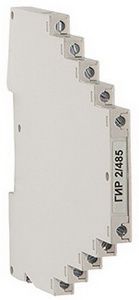

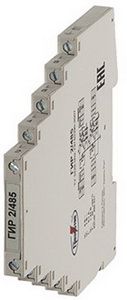

УЗИП в корпусе толщиной 7.7 мм для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1-2. Uo= 6 В DC. IL=100 мА. ITotal(8/20)=10 кА. Скорость передачи данных до 10 Мбит/с. Предназначены для защиты линий последовательного интерфейса RS-485.

УЗИП серии  ГИР */485, ТУ 3428-002-79740390-2007 предназначены для защиты линий последовательного интерфейса RS-485 со скоростью передачи данных до 10 Мбит/с от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.   УЗИП серии ГИР */485, ТУ 3428-002-79740390-2007 размещены в корпусе толщиной 7.7 мм для установки на DIN-рейку 35 мм. - Первая ступень защиты выполнена на газонаполненных разрядниках с In(8/20)=5 кА, вторая на TVS-диодах с Рppm=1500 Вт. - Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм. - Выпускаются на номинальное рабочее напряжение Uo= 6 В DC, номинальный ток IL=100 мА. - Способны пропускать суммарный ток ITotal (8/20)=10 кА, ITotal (10/350)=1 кА. - Скорость передачи данных до 10 Мбит/с. - Возможно подключение к шине заземления через контакт на обратной стороне корпуса и DIN-рейку 35 мм.

Структура наименования ГИР */485: ГИР - устройство  для защиты оборудования слаботочных цепей,  размещено в корпусе толщиной 7.7 мм для крепления на DIN-рейку 35 мм; * - количество защищаемых пар проводников - 1, 2; 485 - устройство для защиты оборудования от заноса высокого потенциала со стороны RS-485 с номинальным рабочим напряжением Uо= 6 В DC, номинальным током IL=100 мА, скоростью передачи данных до 10 Мбит/с.  L -  первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА.   Пример: ГИР 2/485  -УЗИП производства ЗАО "Хакель" для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7.7 мм для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников -2, номинальное рабочее напряжение Uo= 6 В DC, номинальный ток IL=100 мА, скорость передачи данных 10 Мбит/с, первая ступень защиты выполнена на газонаполненных разрядниках с  ITotal (8/20)=10 кА, вторая ступень защиты выполнена на TVS-диодах с Рppm=1500 Вт. Применяются для защиты оборудования от заноса высокого потенциала со стороны линий RS-485.

Схемы:

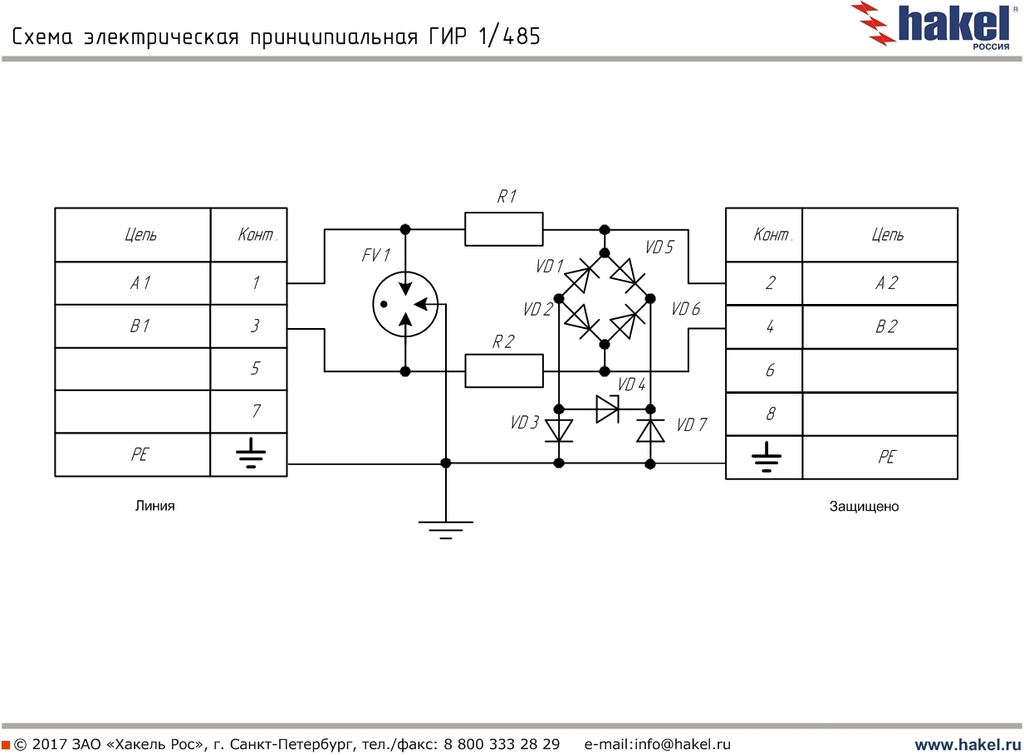

схема электрическая принципиальная ГИР 1/485

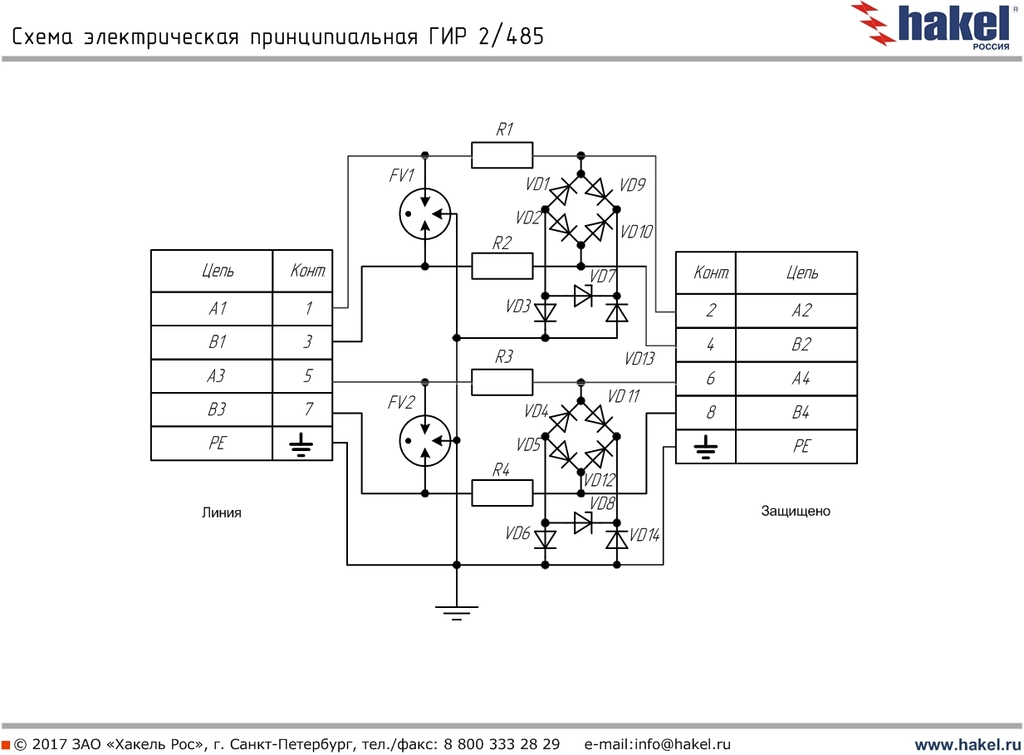

схема электрическая принципиальная ГИР 2/485

Сертификаты:

сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT)) сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012  сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015  сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)

Теория и особенности применения:

УЗИП и его параметры

Защита оборудования от перенапряжений со стороны портов RS-485

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

клеммная коробка HAKELBOX-6-S

Технические характеристики:

Технические характеристики		ГИР 1/485	ГИР 2/485
Количество защищаемых пар		1	2
Номинальное рабочее напряжение DC, линия/линия	Uo	6 В	6 В
Макс. длительное рабочее напряжение DC, линия/линия	UC	7 В	7 В
Номинальный ток	IL	100 мА	100 мА
Устойчивость к переменному току, 50 Гц, линия/PE		5 А	5 А
D1 Импульсный ток (10/350), линия/линия, линия/PE	Iimp	500 А	500 А
D1 Суммарный импульсный ток (10/350), линия+линия/PE	ITotal	1 кА	1 кА
С2 Импульсный ток (8/20), линия/линия, линия/PE	In	5 кА	5 кА
C2 Суммарный импульсный ток (8/20), линия+линия/PE	ITotal	10 кА	10 кА
С3 Уровень напряжения защиты при скорости нарастания 1кВ/мкс , линия/линия	Up	< 24 В	< 24 В
С3 Уровень напряжения защиты при скорости нарастания 1кВ/мкс , линия/PE	Up	< 500 В	< 500 В
Уровень напряжения защиты  при D1, линия/PE	Up	< 100 В	< 100 В
Уровень напряжения защиты при С2, линия/линия	Up	< 14 В	< 14 В
Уровень напряжения защиты при С2, линия/PE	Up	< 120 В	< 120 В
Время срабатывания, линия/линия	tA	< 1 нc	< 1 нc
Время срабатывания, линия/PE	tA	< 100 нc	< 100 нc
Скорость передачи данных, не более		10 Мбит/с	10 Мбит/с
Вносимое сопротивление на линию	R	1.5 Ом	1.5 Ом
Паразитная емкость	С	1.5 нФ	1.5 нФ
Рабочая температура	υ	-40...+80 °C	-40...+80 °C
Степень защиты в соответствии с ГОСТ 14254		IP20	IP20
Монтаж		DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников		0.25-2.5 мм²	0.25-2.5 мм²
Материал корпуса		Polyamide PA6	Polyamide PA6
Цвет корпуса		серый	серый
Категория в соответствии с ГОСТ IEC 61643-21		A2, B2, C2, C3, D1	A2, B2, C2, C3, D1
Масса		60 г	68 г
Номер по каталогу		406 030	406 031



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.



Технические характеристики		ГИР 1/485 (LT)	ГИР 2/485 (LT)
Рабочая температура		-60...+80°C	-60...+80°C
Гарантийный срок эксплуатации, год		5	5
Номер по каталогу		406 130	406 131
